Manguito Deslizante de Latón, HS300

Racores para tubos PEX

Honson, han sido diseñados especialmente para utilizarlos en sistemas de fontanería. Tiene una variedad de tamaños que van desde Ø12 a Ø 25. Se instalan y desarman muy fácil.Los manguitos deslizantes de latón HS300 para tuberías PEX de

Características
  • Adecuado para usarlo en el sistema de fontanería
  • Instalación rápida y sencilla
  • Tamaños que van desde Ø12 a Ø 25
Instrucciones de instalación
  • Para evitar un armado incorrecto, debe comprobar las dimensiones de los componentes antes de instalarlos.
  • Corte el tubo perpendicular a su eje, utilizando una sierra (se aconseja girar ligeramente la sierra durante el corte) o el cortatubos de rueda.
  • Quite excesos y calibre la superficie interna del tubo con las herramientas adecuadas.
  • Introduzca el tubo en el cuerpo hasta el tope.
  • Deslice la tuerca sobre el tubo y muévala hasta el tope del cuerpo.
  • Ajuste la tuerca con la pinza adecuada.

Estructura

Manguito Deslizante de Latón, HS300
Documento técnico del producto
Item Descripción  Materiales
1 Tuerca CW617N-4MS / MS58
2 Cuerpo CW617N-4MS / MS58
  • Acoplamiento recto
  • Racor en codo
  • Racor en T
Acoplador recto con manguito deslizante de latón

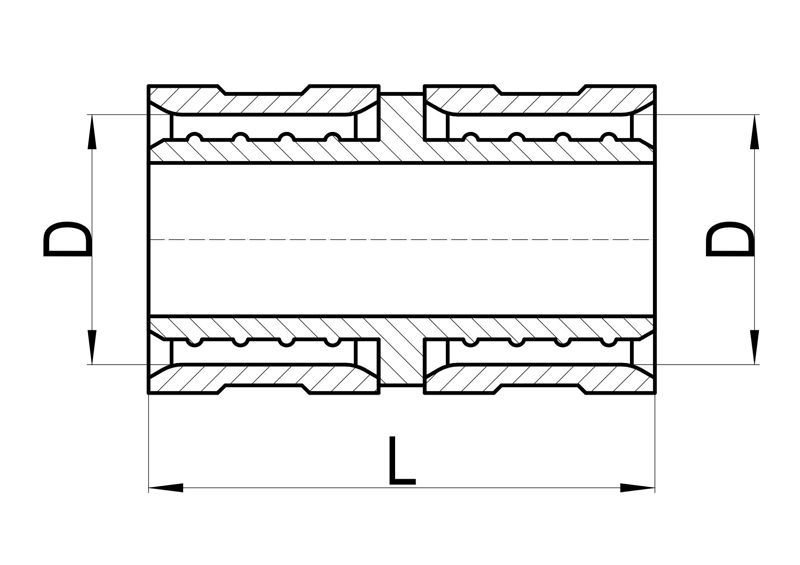

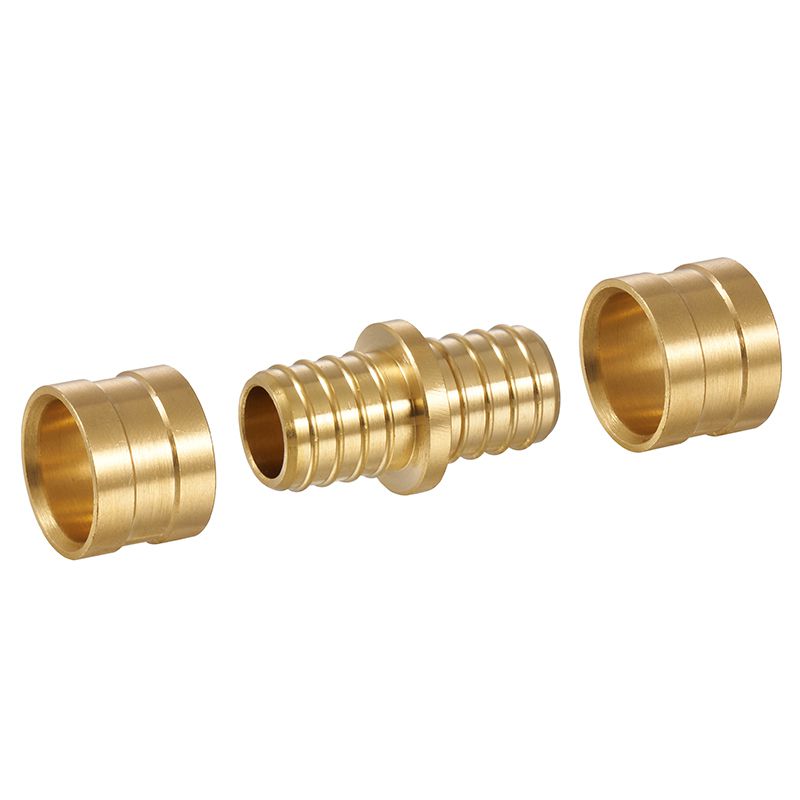

Acoplador recto C×C, HS300-001
  • Acoplador recto C×C, HS300-001
  • Acoplador recto C×C, HS300-001
Consulta
TAMAÑO D L
12×12(×1.1) 12 33
16×16(×1.5) 16 33
20×20(×1.9) 20 33
25×25(×2.3) 25 45

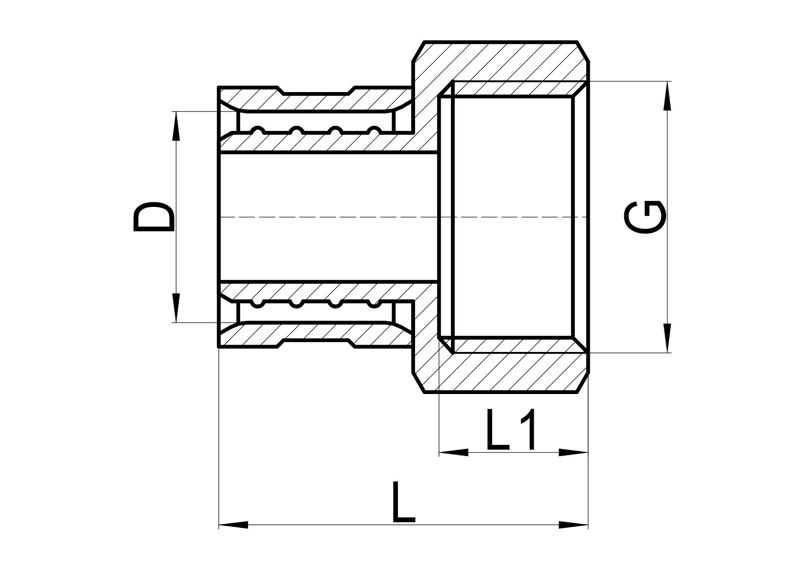

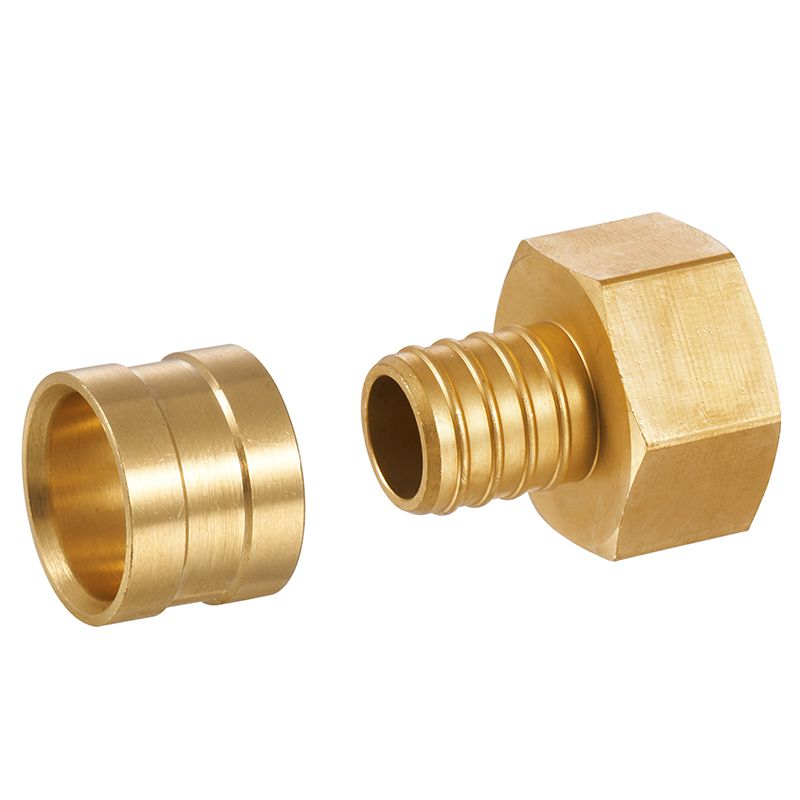

Acoplador hembra recto C×FI, HS300-002
  • Acoplador hembra recto C×FI, HS300-002
  • Acoplador hembra recto C×FI, HS300-002
Consulta
TAMAÑO D G L L1
12(×1.1)×3/8″F 12 3/8" 26 8.5
12(×1.1)×1/2″F 12 1/2" 28.5 11.5
16(×1.5)×3/8″F 16 3/8" 25.5 8.5
16(×1.5)×1/2″F 16 1/2" 28.5 11.5
16(×1.5)×3/4″F 16 3/4" 30 13
20(×1.9)×1/2″F 20 1/2" 28.5 11.5
20(×1.9)×3/4″F 20 3/4" 30 13
25(×2.3)×3/4″F 25 3/4" 36 13
25(×2.3)×1″F 25 1" 37.5 14

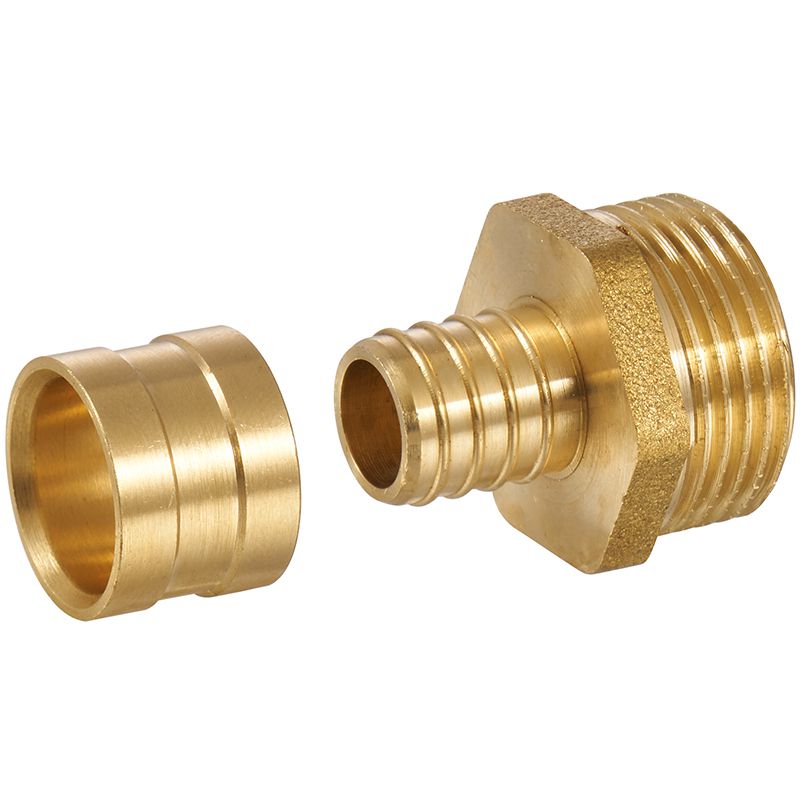

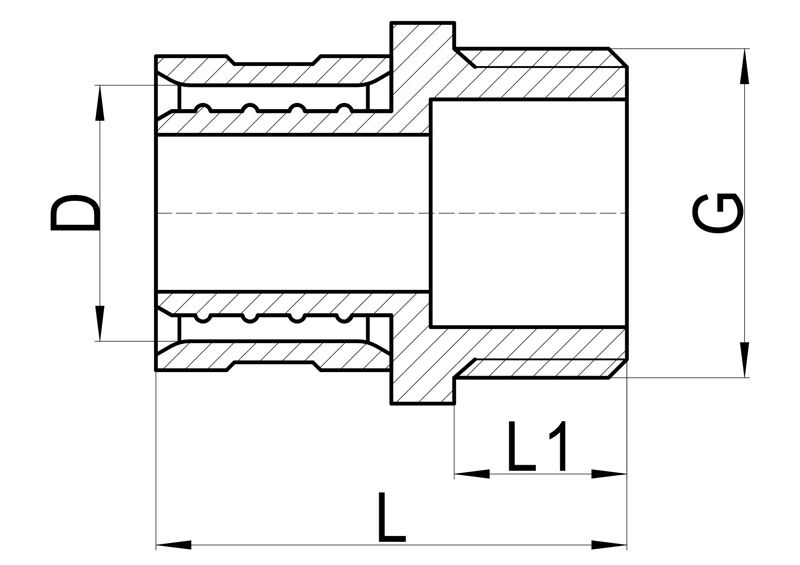

Acoplador macho recto C×MI, HS300-003
  • Acoplador macho recto C×MI, HS300-003
  • Acoplador macho recto C×MI, HS300-003
Consulta
TAMAÑO D G L L1
12(×1.1)×3/8″M 12 3/8" 28.5 9.5
12(×1.1)×1/2″M 12 1/2" 30 11
16(×1.5)×3/8″M 16 3/8" 28.5 9.5
16(×1.5)×1/2″M 16 1/2" 30 11
16(×1.5)×3/4″M 16 3/4" 31 11.5
20(×1.9)×1/2″M 20 1/2" 31 11
20(×1.9)×3/4″M 20 3/4" 31 11.5
20(×1.9)×1″M 20 1" 33.5 12.5
25(×2.3)×1/2″M 25 1/2" 38 11
25(×2.3)×3/4″M 25 3/4" 38 11
25(×2.3)×1″M 25 1" 39.5 12.5

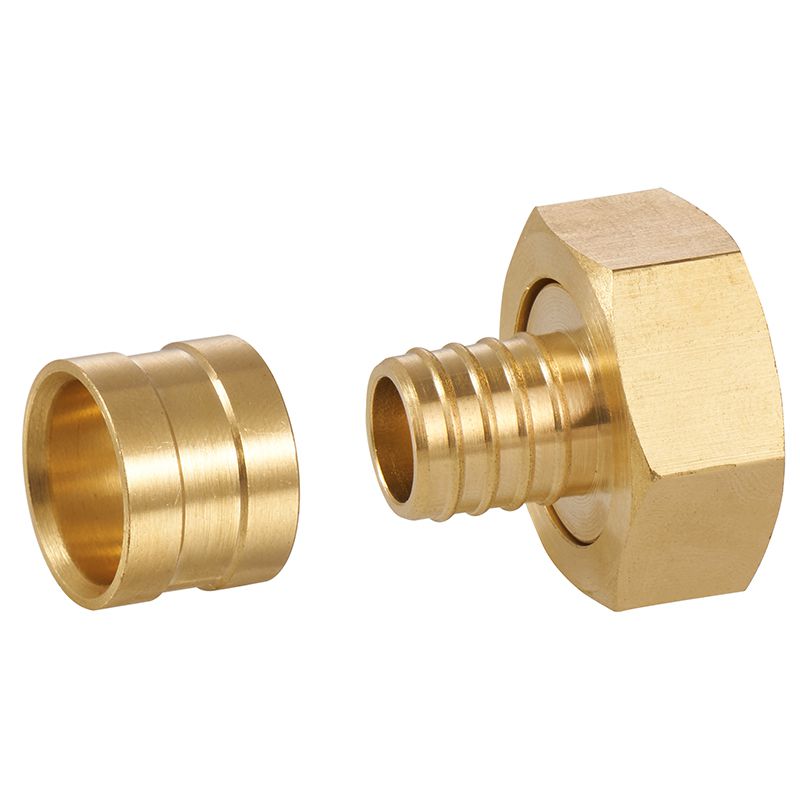

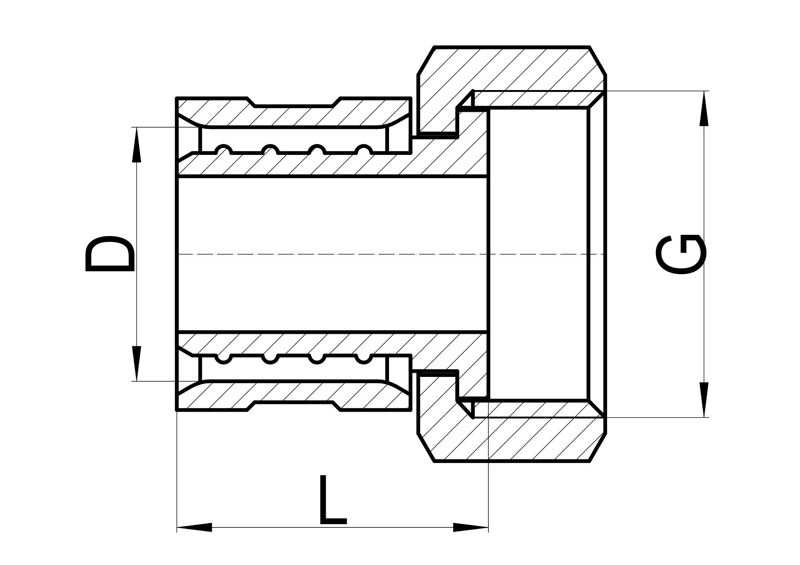

Acoplador recto con tuerca giratoria, HS300-012
  • Acoplador recto con tuerca giratoria, HS300-012
  • Acoplador recto con tuerca giratoria, HS300-012
Consulta
TAMAÑO D G L
12(×1.1)×3/8″F 12 3/8" 20
12(×1.1)×1/2″F 12 1/2" 20
16(×1.5)×3/8″F 16 3/8" 20
16(×1.5)×1/2″F 16 1/2" 20
16(×1.5)×3/4″F 16 3/4" 20
20(×1.9)×1/2″F 20 1/2" 20
20(×1.9)×3/4″F 20 3/4" 20
25(×2.3)×3/4″F 25 3/4" 25.5
25(×2.3)×1″F 25 1" 26.5
Codo con manguito deslizante de latón

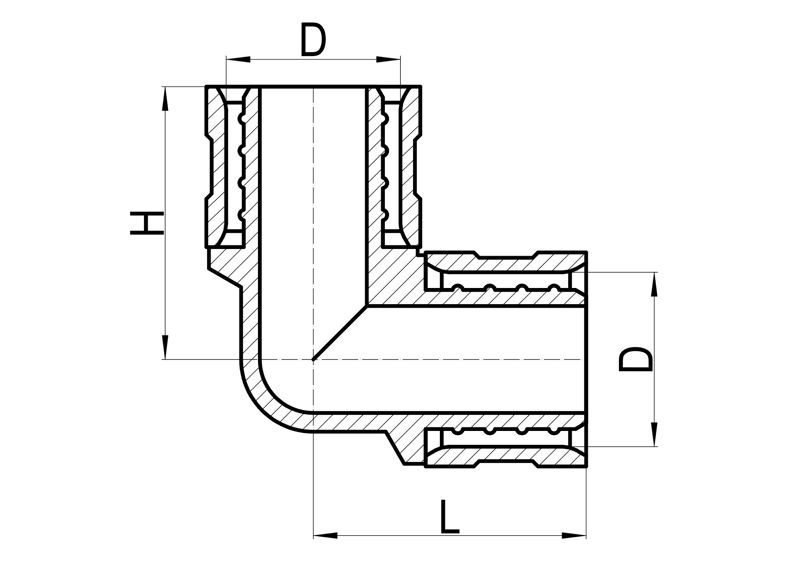

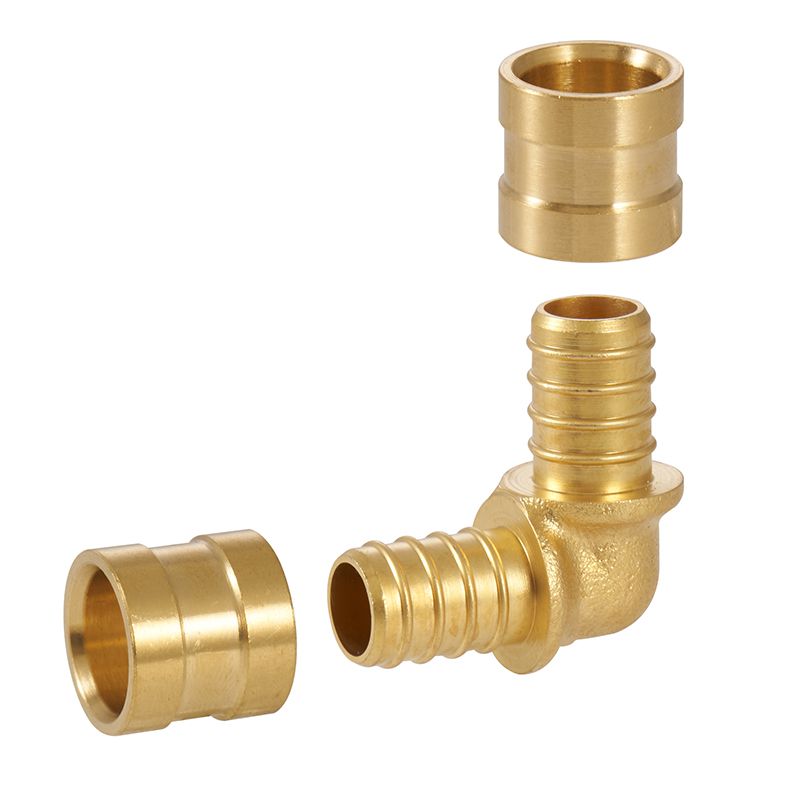

Codo C×C, HS300-004
  • Codo C×C, HS300-004
  • Codo C×C, HS300-004
Consulta
TAMAÑO D L H
12×12(×1.1) 12 23.5 23.5
16×16(×1.5) 16 25.5 25.5
20×20(×1.9) 20 28 28
25×25(×2.3) 25 36.5 36.5

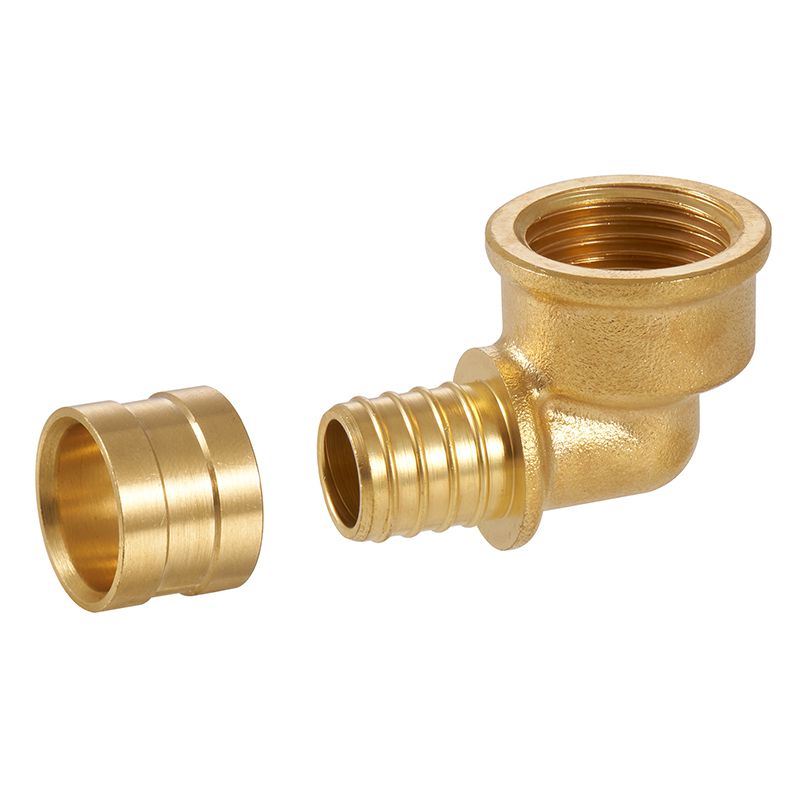

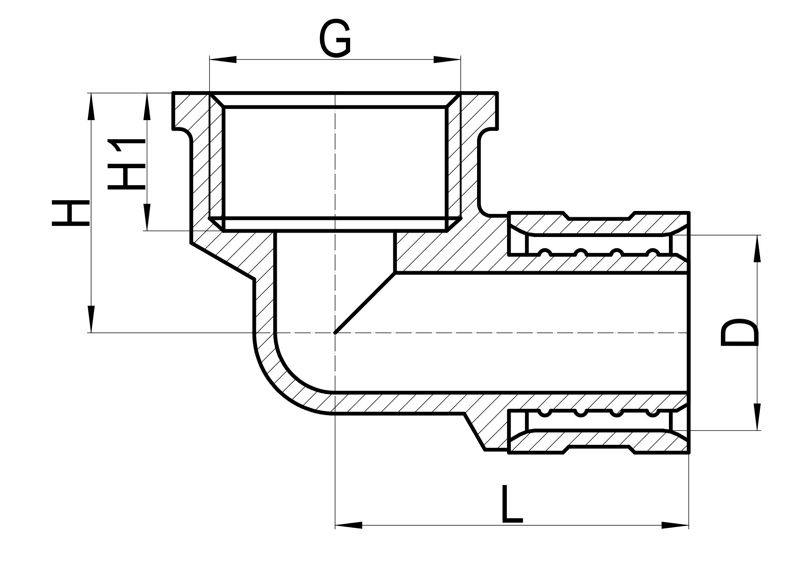

Codo hembra C×FI, HS300-005
  • Codo hembra C×FI, HS300-005
  • Codo hembra C×FI, HS300-005
Consulta
TAMAÑO D G L H H1
12(×1.1)×1/2″F 12 1/2" 29.5 18.5 11.5
16(×1.5)×1/2″F 16 1/2" 29.5 20 11.5
20(×1.9)×1/2″F 20 1/2" 29.5 21.5 11.5

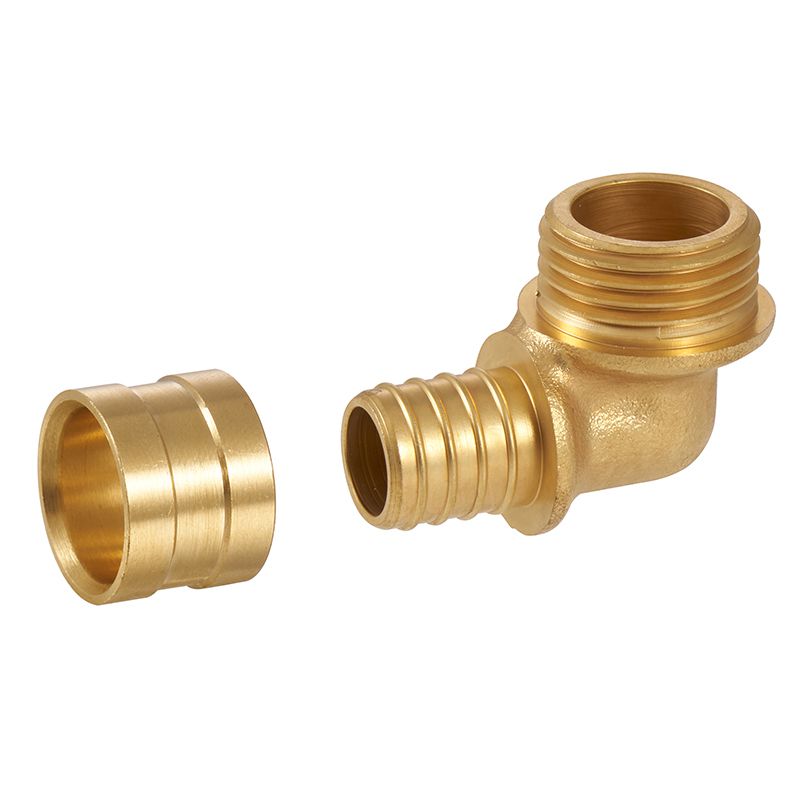

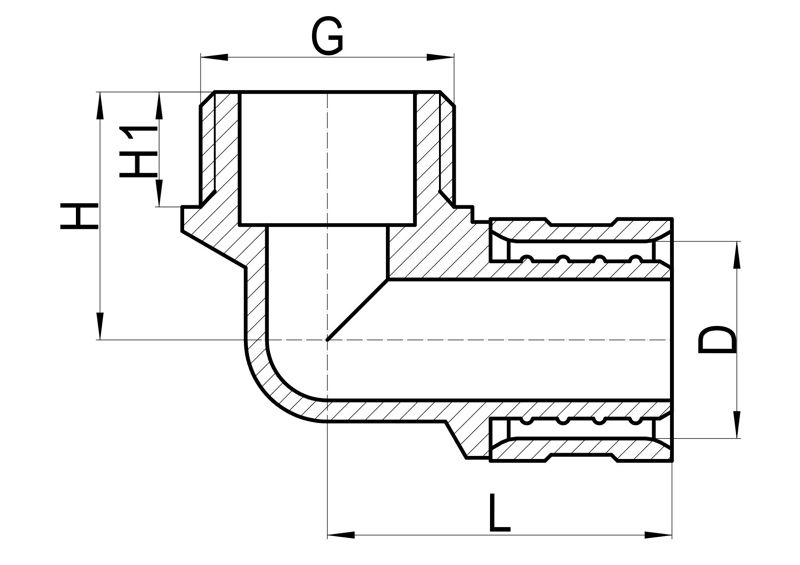

Codo macho C×MI, HS300-006
  • Codo macho C×MI, HS300-006
  • Codo macho C×MI, HS300-006
Consulta
TAMAÑO D G L H H1
12(×1.1)×1/2″M 12 1/2" 28.5 18.5 9.5
16(×1.5)×1/2″M 16 1/2" 28.5 20.5 9.5
20(×1.9)×1/2″M 20 1/2" 28.5 22.5 9.5

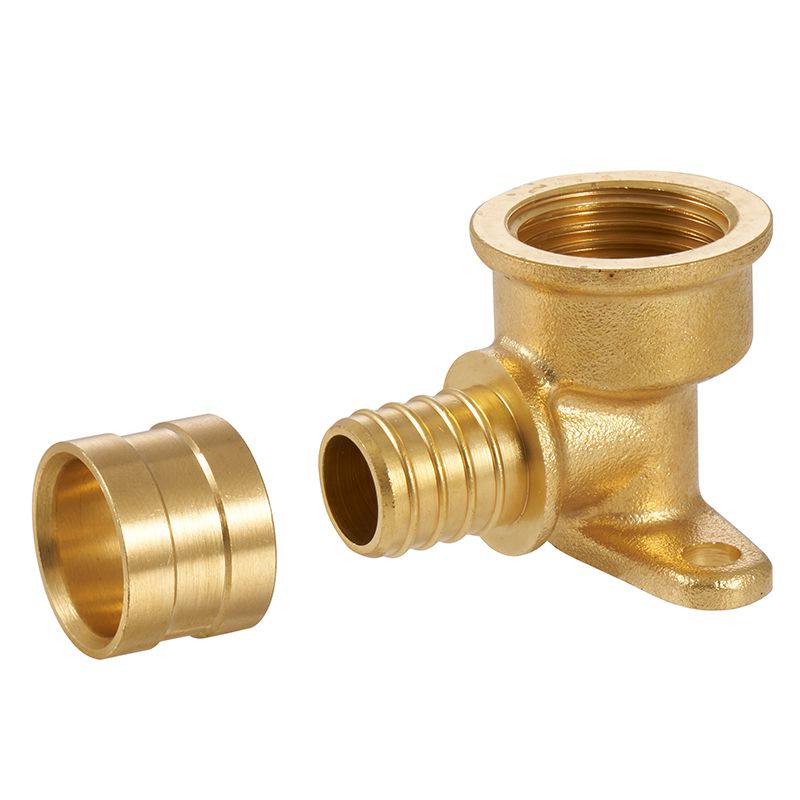

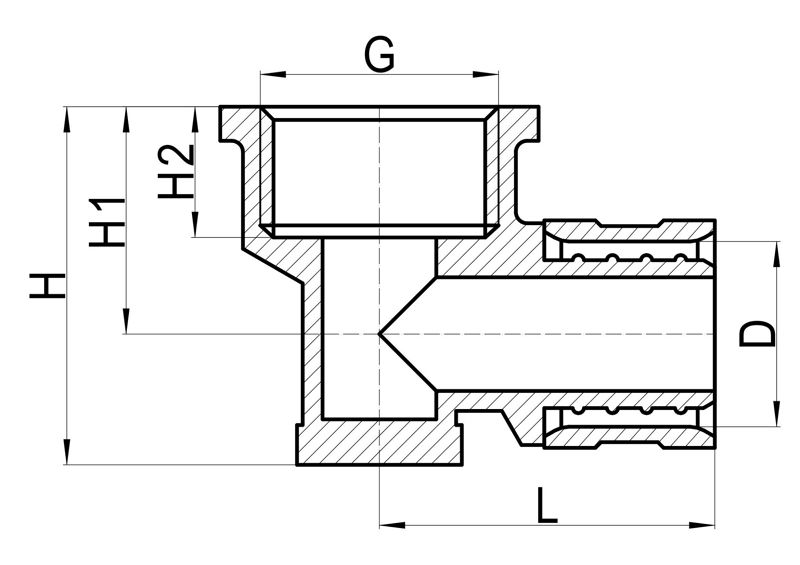

Codo con placa de pared C×FI, HS300-011
  • Codo con placa de pared C×FI, HS300-011
  • Codo con placa de pared C×FI, HS300-011
Consulta
TAMAÑO D G L H H1 H2
12(×1.1)×1/2″F 12 1/2" 29.5 28.5 18.5 11.5
16(×1.5)×1/2″F 16 1/2" 29.5 31.5 20 11.5

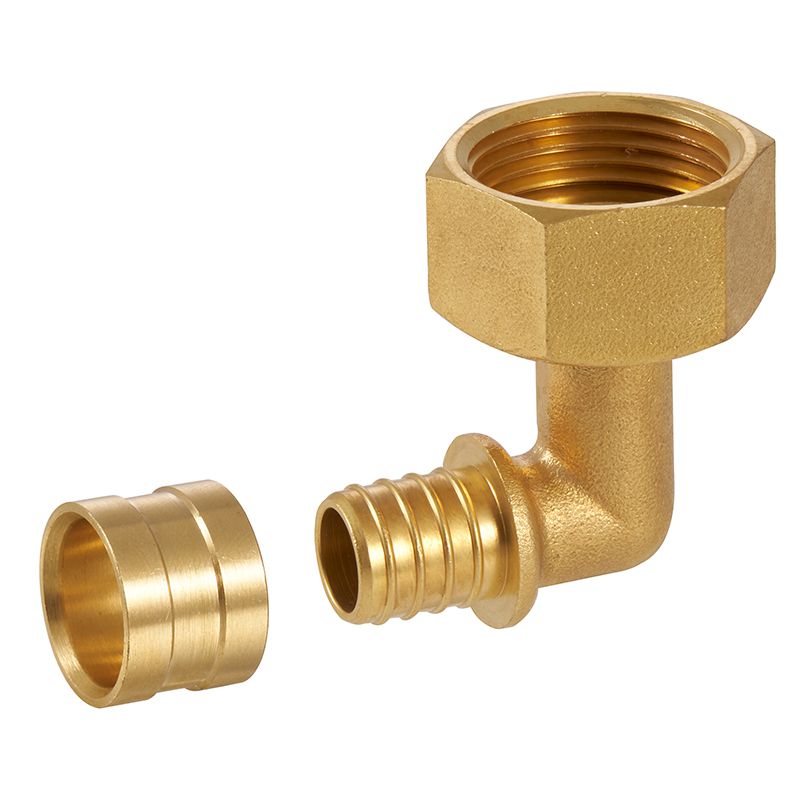

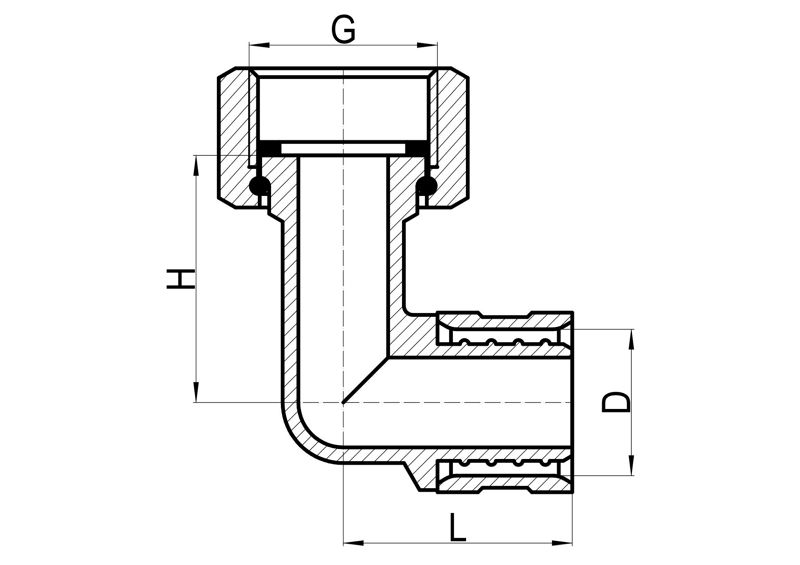

Codo con tuerca giratoria, HS300-013
  • Codo con tuerca giratoria, HS300-013
  • Codo con tuerca giratoria, HS300-013
Consulta
TAMAÑO D G L H
12(×1.1)×1/2″F 12 1/2" 25.5 25.5
16(×1.5)×1/2″F 16 1/2" 25.5 27.5
16(×1.5)×3/4″F 16 3/4" 28.5 28.5
T con manguito deslizante de latón

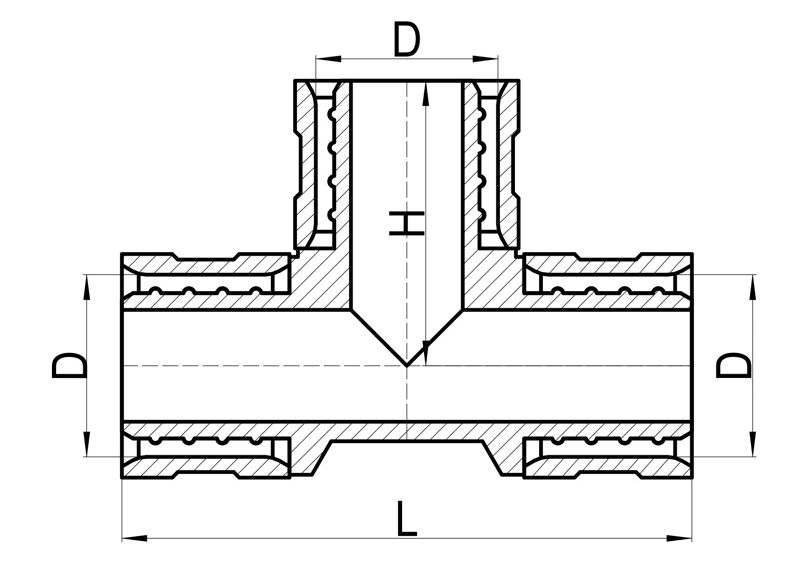

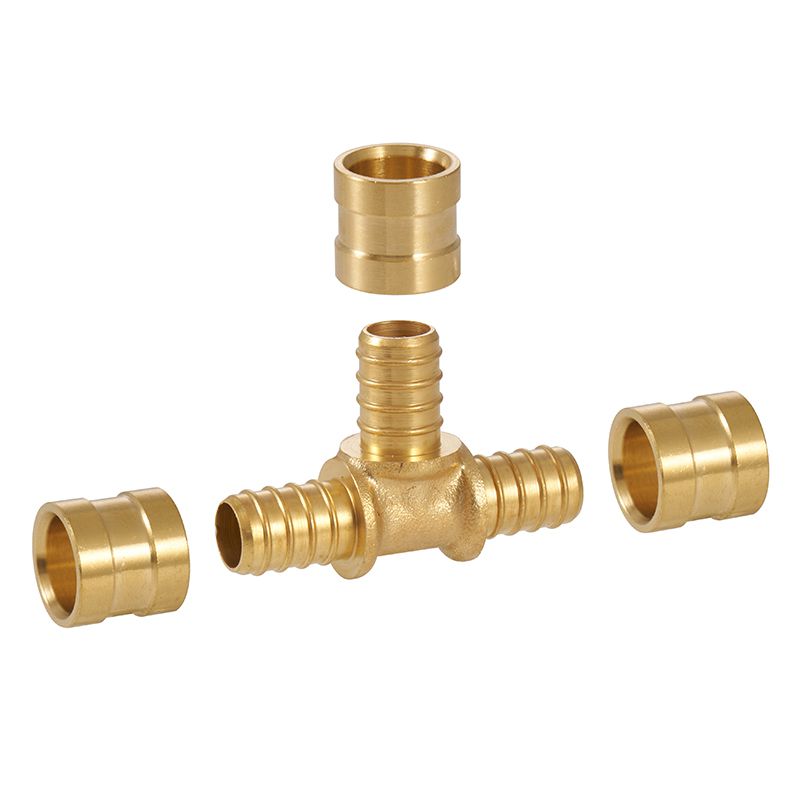

T C×C×C, HS300-007
  • T C×C×C, HS300-007
  • T C×C×C, HS300-007
Consulta
TAMAÑO D L H
12×12×12(×1.1) 12 47 23.5
16×16×16(×1.5) 16 51 25.5
20×20×20(×1.9) 20 56 28
25×25×25(×2.3) 25 73 36.5

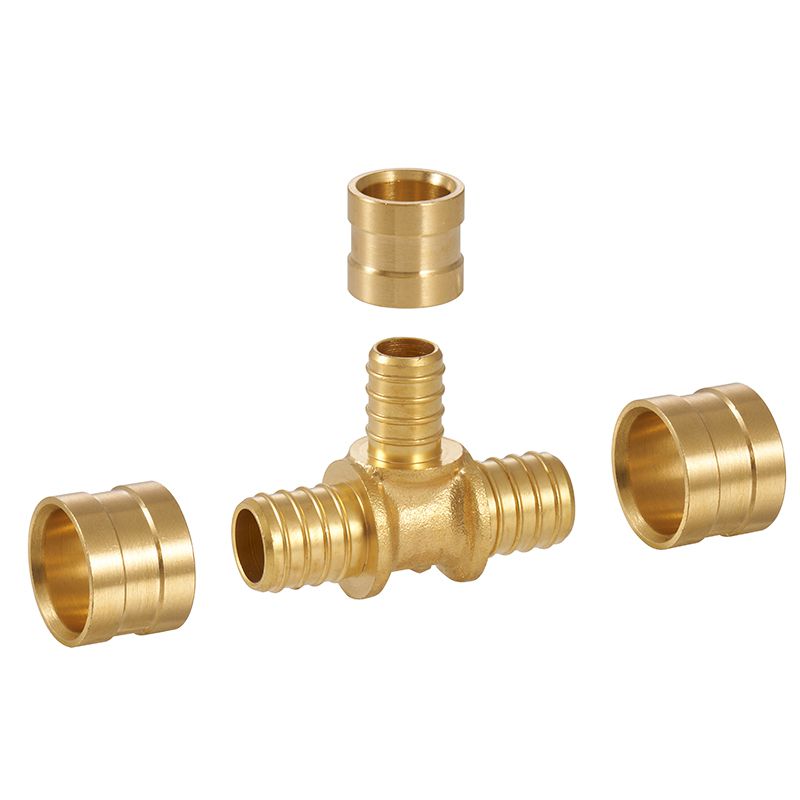

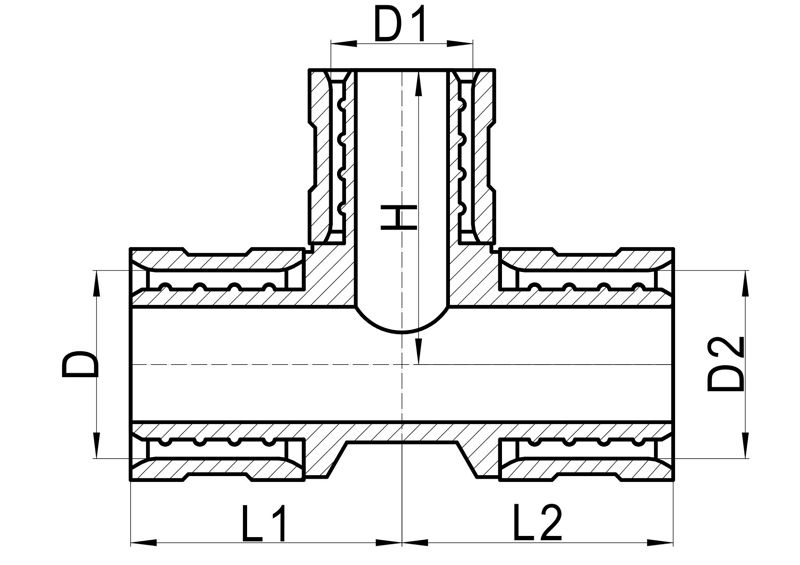

T reductoraC×C×C, HS300-008
  • T reductoraC×C×C, HS300-008
  • T reductoraC×C×C, HS300-008
Consulta
TAMAÑO D D1 D2 L1 L2 H
16×12×12 16 12 12 23.5 25 25.5
16×12×16 16 12 16 23.5 23.5 25.5
20×16×20 20 16 20 25.5 25.5 28

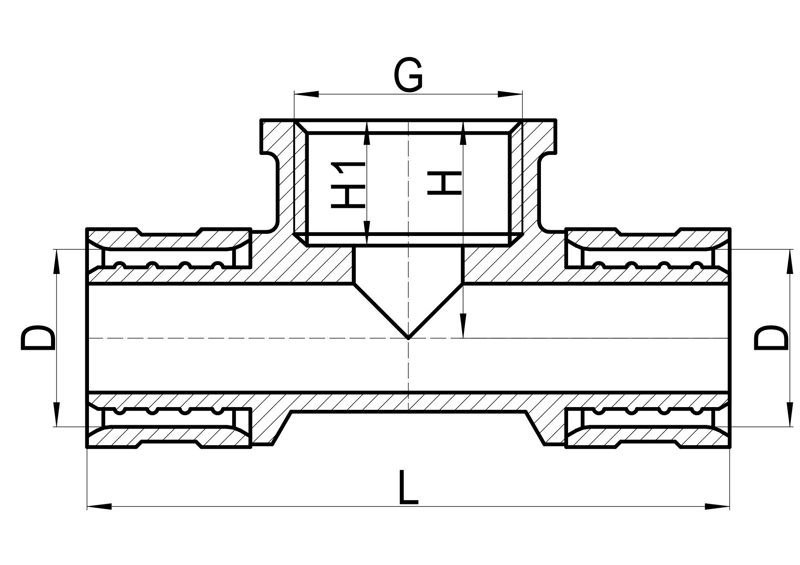

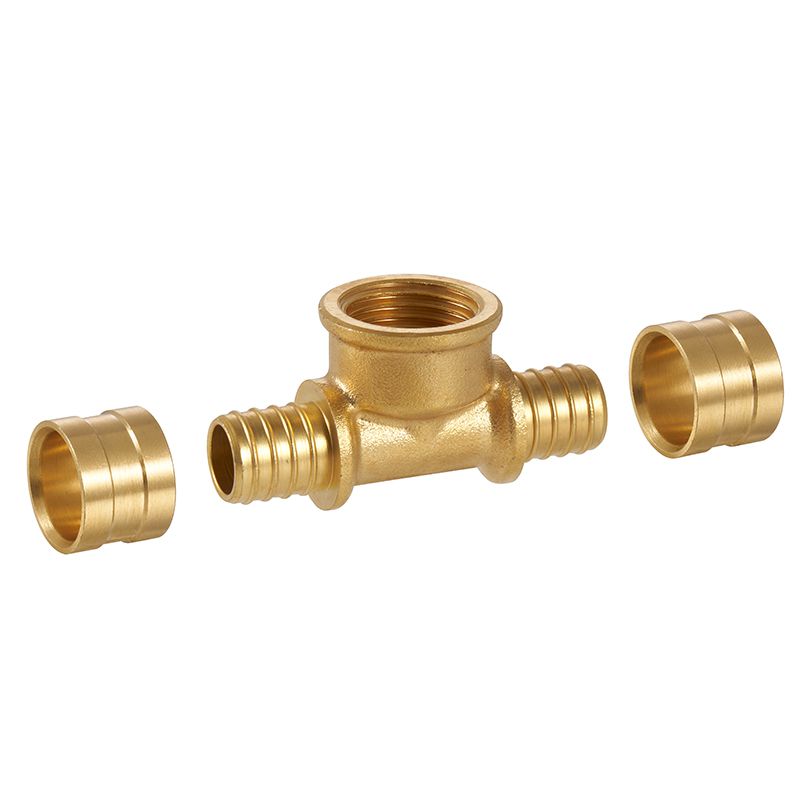

T hembra C×C×FI, HS300-009
  • T hembra C×C×FI, HS300-009
  • T hembra C×C×FI, HS300-009
Consulta
TAMAÑO D G L H H1
12×12(×1.1)×1/2″F 12 1/2" 59 18.5 11.5
16×16(×1.5)×1/2″F 16 1/2" 59 20 11.5
20×20(×1.9)×1/2″F 20 1/2" 59 21.5 11.5

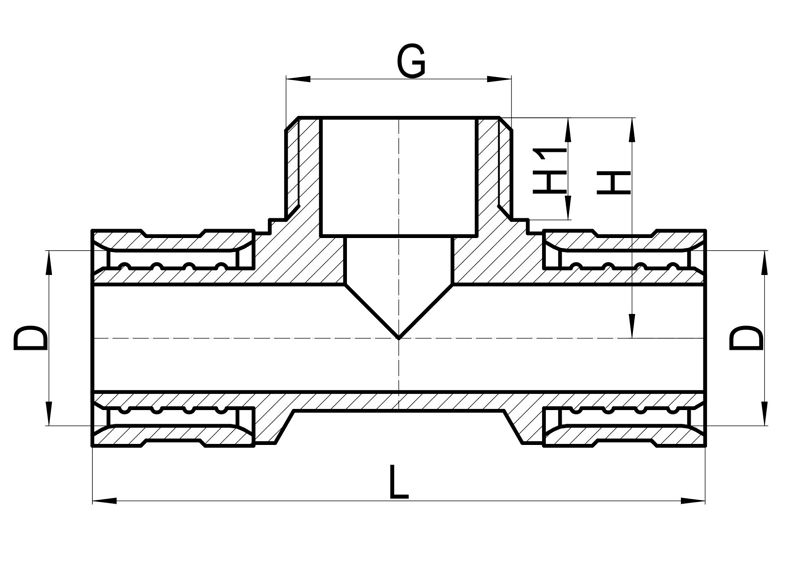

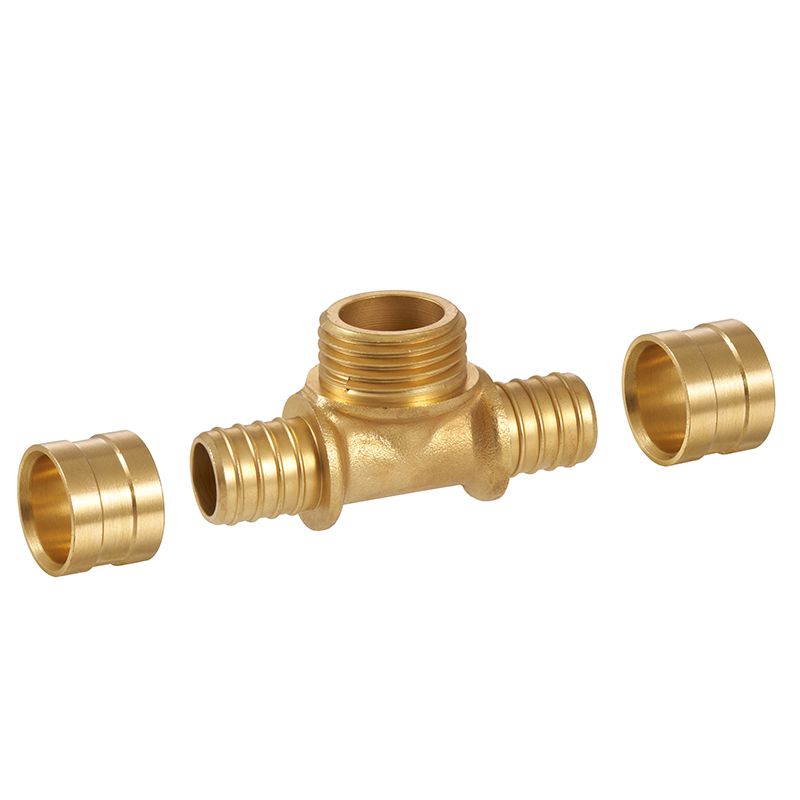

T macho C×C×MI, HS300-010
  • T macho C×C×MI, HS300-010
  • T macho C×C×MI, HS300-010
Consulta
TAMAÑO D G L H H1
12×12(×1.1)×1/2″F 12 1/2" 57 18.5 9.5
16×16(×1.5)×1/2″F 16 1/2" 57 20.5 9.5
20×20(×1.9)×1/2″F 20 1/2" 57 22.5 9.5
