Conexión de Compresión, HS230

Accesorios para tuberías PEX

Nuestra serie de racores de polietileno es la solución que buscas, ya que tiene juntas tóricas ubicadas en un inserto desarmable para sellar la unión, estos racores son perfectos para una amplia gama de usos como el suministro y distribución de agua, alimentación de agua caliente para radiadores y calefacción por suelo. Tiene diferentes tamaños, disponibles en pulgadas y milímetros, lo que te ayuda a encontrar fácilmente el tamaño adecuado para el diámetro exterior y espesor del tubo de polietileno correspondiente.

Características
  • Apropiado para sistemas de fontanería
  • Tamaño variable de: Ø16 a Ø 25
  • Aprobado por la CE
  • Tubo adaptable: Tubo PEX
  • Instalación rápida y sencilla

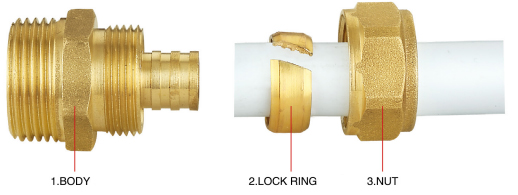

Estructura

Conexión de Compresión, HS230
Documento técnico del producto
Opciones de material Tuerca CW617N-4MS / MS58
Anillo de bloqueo MS58
Cuerpo CW617N-4MS / MS58
Opciones de tratamiento de superficie En bruto / Niquelado
  • Acoplador recto
  • Codo
  • Te
  • Conexión recta de compresión
Acoplador recto de compresión de latón

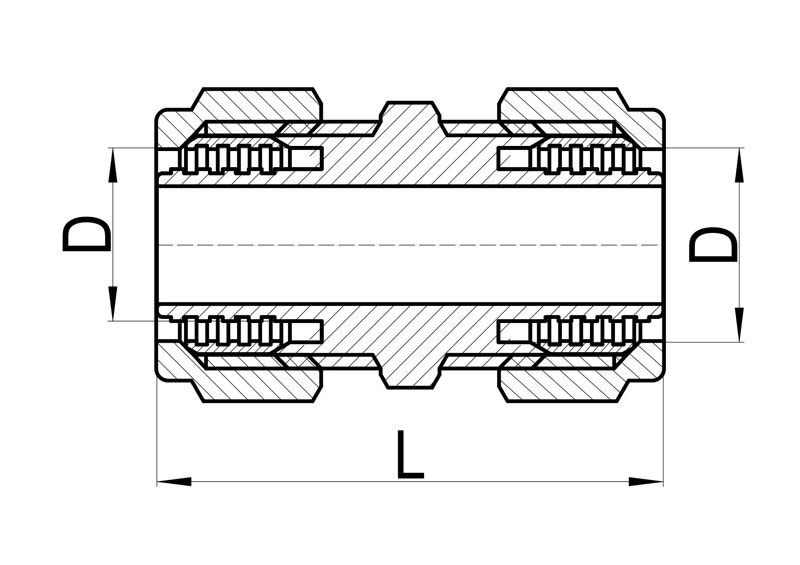

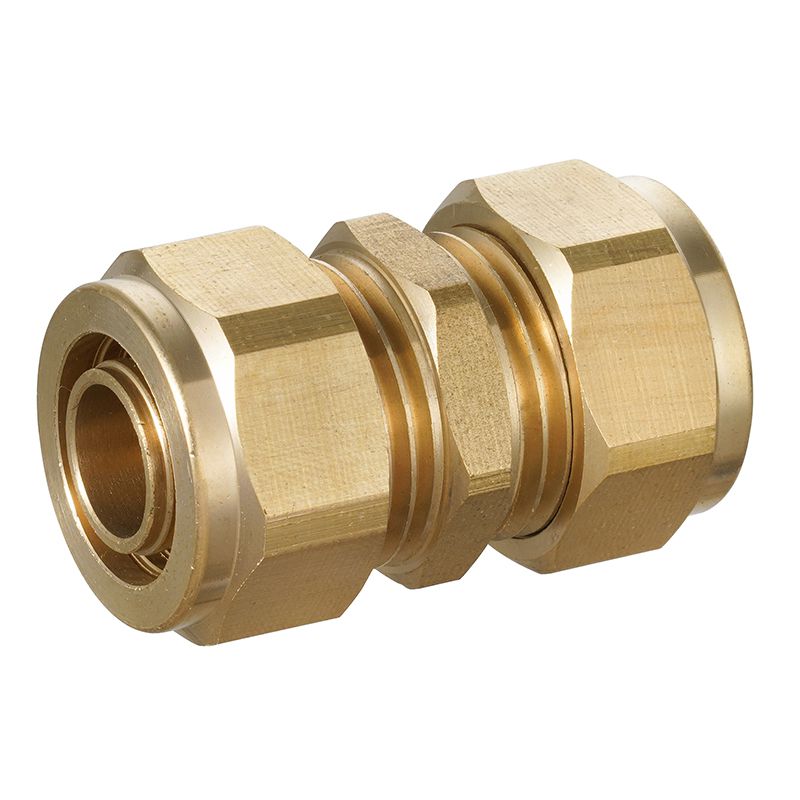

Acoplador recto C×C, HS230-001
  • Acoplador recto C×C, HS230-001
  • Acoplador recto C×C, HS230-001
Consulta
TAMAÑO D L
12×12(×1.1) 12 39.5
12×12(×2.0) 12 39.5
15×15(×2.5) 15 42
16×16(×1.5) 16 43
18×18(×2.5) 18 49
20×20(×1.9) 20 46.5
22×22(×3.0) 22 48
25×25(×2.3) 25 46.5

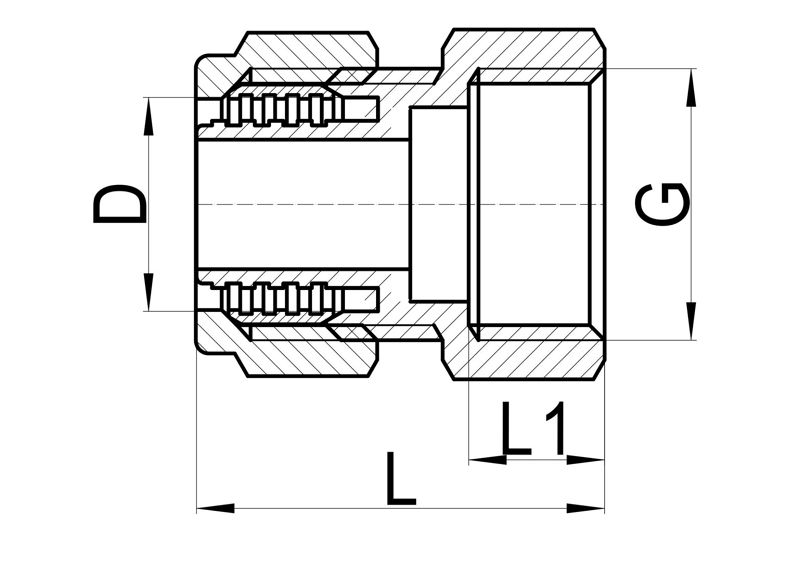

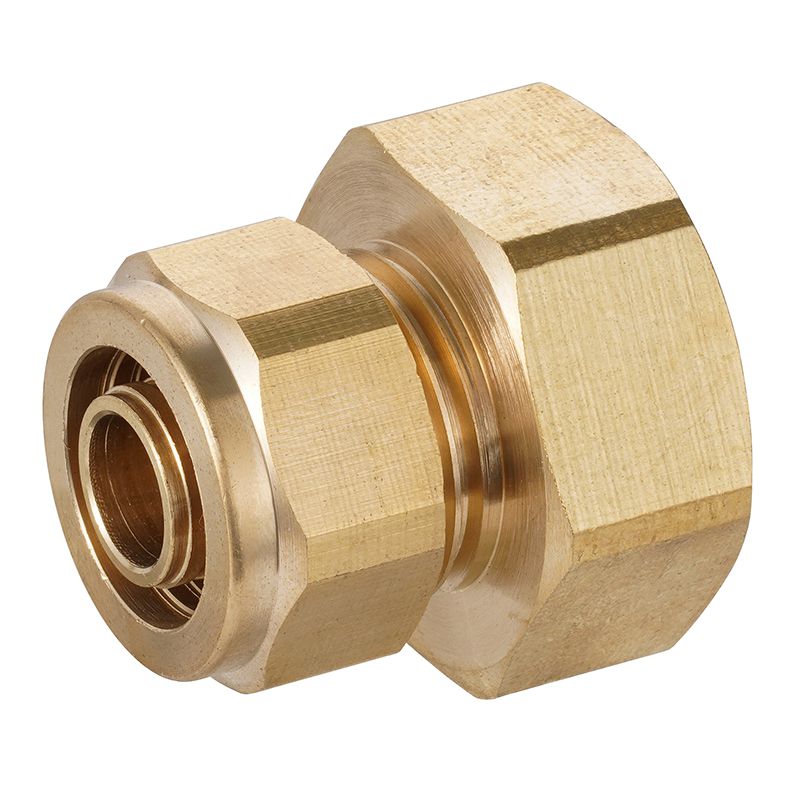

Acoplador hembra recto C×FI, HS230-002
  • Acoplador hembra recto C×FI, HS230-002
  • Acoplador hembra recto C×FI, HS230-002
Consulta
TAMAÑO D G L L1
12(×1.1)×3/8″F 12 3/8" 27.5 8.5
12(×1.1)×1/2″F 12 1/2" 30 10.5
12(×2.0)×1/2″F 12 1/2" 30 10.5
15(×2.5)×1/2″F 15 1/2" 32 11.5
16(×1.5)×1/2″F 16 1/2" 31.5 10.5
16(×2.0)×1/2″F 16 1/2" 31.5 10.5
16(×2.2)×1/2″F 16 1/2" 31.5 10.5
16(×1.5)×3/4″F 16 3/4" 33 12
16(×2.0)×3/4″F 16 3/4" 33 12
16(×2.2)×3/4″F 16 3/4" 33 12
18(×2.5)×1/2″F 18 1/2" 35.5 11.5
18(×2.5)×3/4″F 18 3/4" 37.5 13
20(×1.9)×1/2″F 20 1/2" 32.5 10.5
20(×1.9)×3/4″F 20 3/4" 34.5 12
22(×3.0)×3/4″F 22 3/4" 36.5 13
25(×2.3)×3/4″F 25 3/4" 34 12
25(×2.3)×1″F 25 1" 35.5 13.5

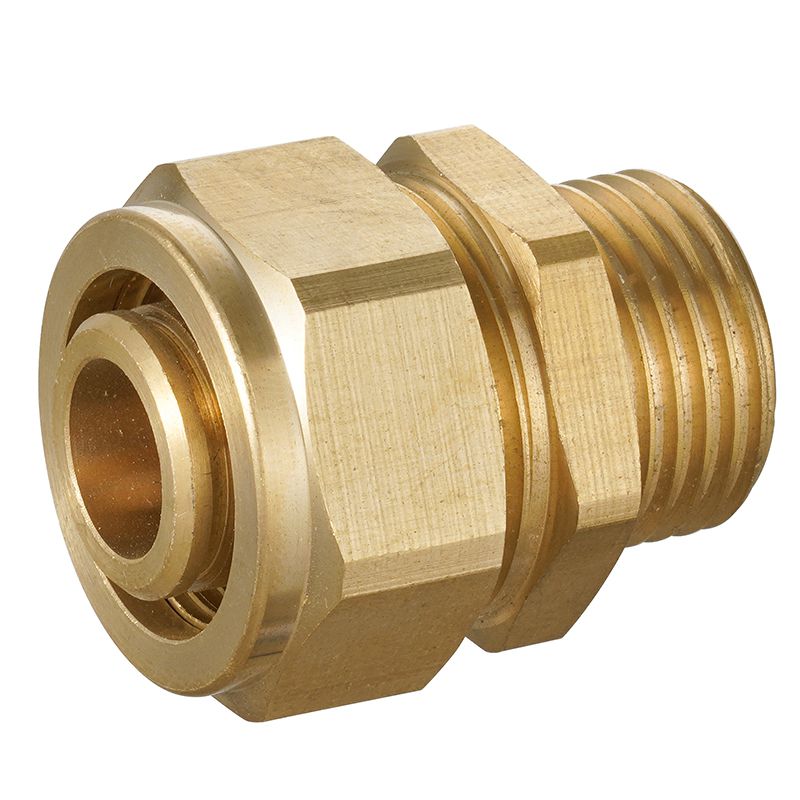

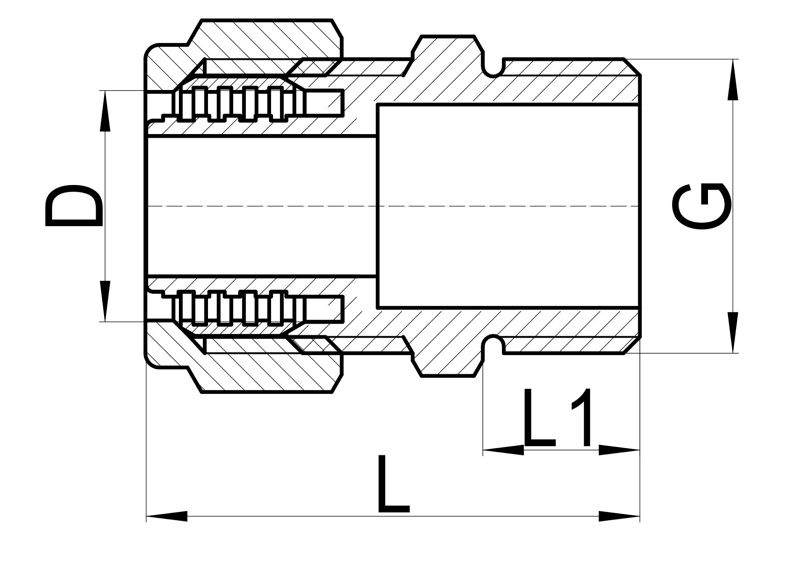

Acoplador macho recto C×MI, HS230-003
  • Acoplador macho recto C×MI, HS230-003
  • Acoplador macho recto C×MI, HS230-003
Consulta
TAMAÑO D G L L1
12(×1.1)×3/8″M 12 3/8" 31.7 9.7
12(×2.0)×3/8″M 12 3/8" 31.7 9.7
12(×1.1)×1/2″M 12 1/2" 33.2 11.2
12(×2.0)×1/2″M 12 1/2" 33.2 11.2
15(×2.5)×1/2″M 15 1/2" 33 9.5
16(×1.5)×3/8″M 16 3/8" 33.7 9.7
16(×1.5)×1/2″M 16 1/2" 35.2 11.2
16(×2.0)×1/2″M 16 1/2" 35.2 11.2
16(×2.2)×1/2″M 16 1/2" 35.2 11.2
16(×1.5)×3/4″M 16 3/4" 37.7 12.7
16(×2.0)×3/4″M 16 3/4" 37.7 12.7
16(×2.2)×3/4″M 16 3/4" 37.7 12.7
18(×2.5)×1/2″M 18 1/2" 36.5 9.5
18(×2.5)×3/4″M 18 3/4" 39 11
20(×1.9)×1/2″M 20 1/2" 36.7 11.2
20(×2.0)×1/2″M 20 1/2" 36.7 11.2
20(×1.9)×3/4″M 20 3/4" 39.2 12.7
20(×2.0)×3/4″M 20 3/4" 39.2 12.7
22(×3.0)×3/4″M 22 3/4" 38 11
25(×2.3)×3/4″M 25 3/4" 39.2 12.7
25(×2.3)×1″M 25 1" 41.5 14.5
Codo de compresión de latón

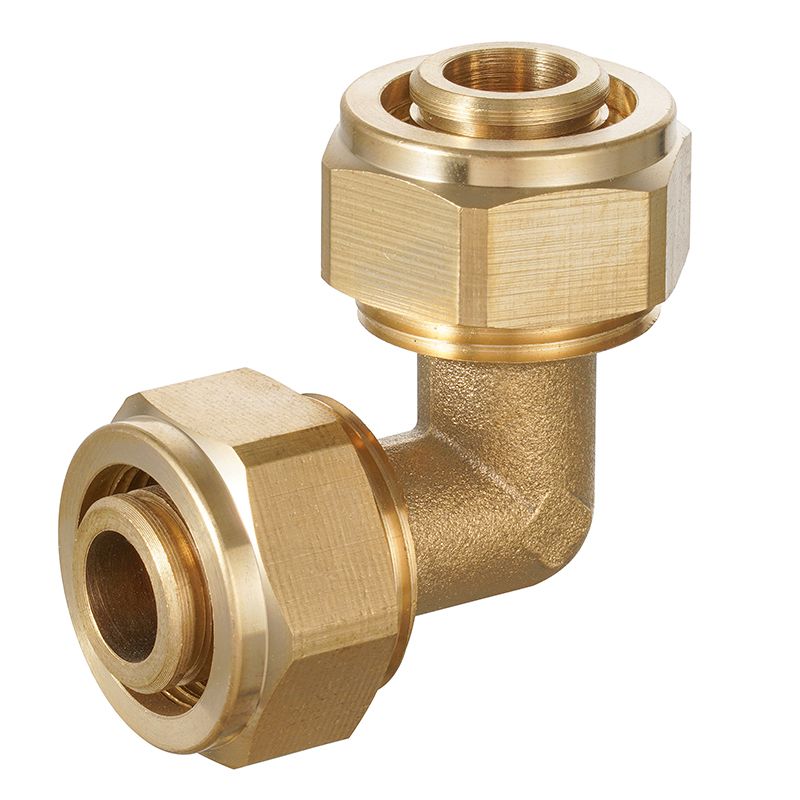

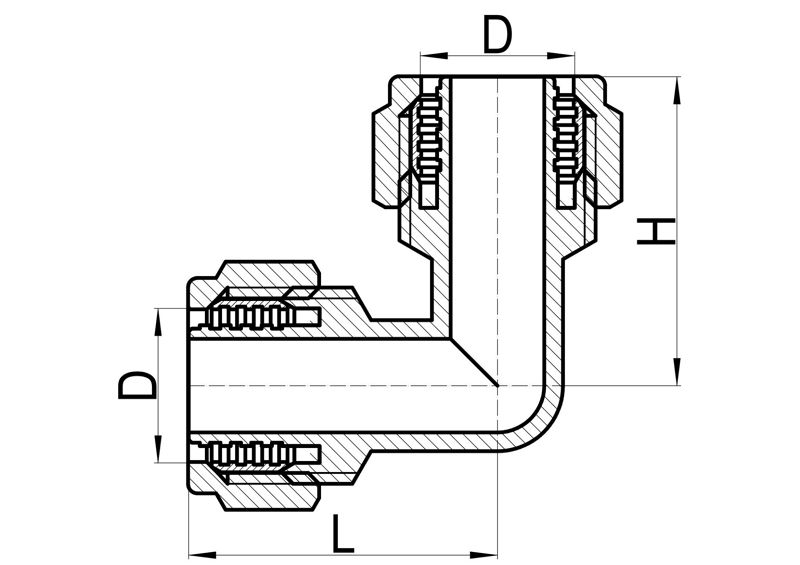

Codo C×C, HS230-004
  • Codo C×C, HS230-004
  • Codo C×C, HS230-004
Consulta
TAMAÑO D L H
12×12(×1.1) 12 30 30
15×15(×2.5) 15 32 32
16×16(×1.5) 16 33 33
18×18(×2.5) 18 36 36
20×20(×1.9) 20 37 37
22×22(×3.0) 22 39.5 39.5
25×25(×2.3) 25 41 41

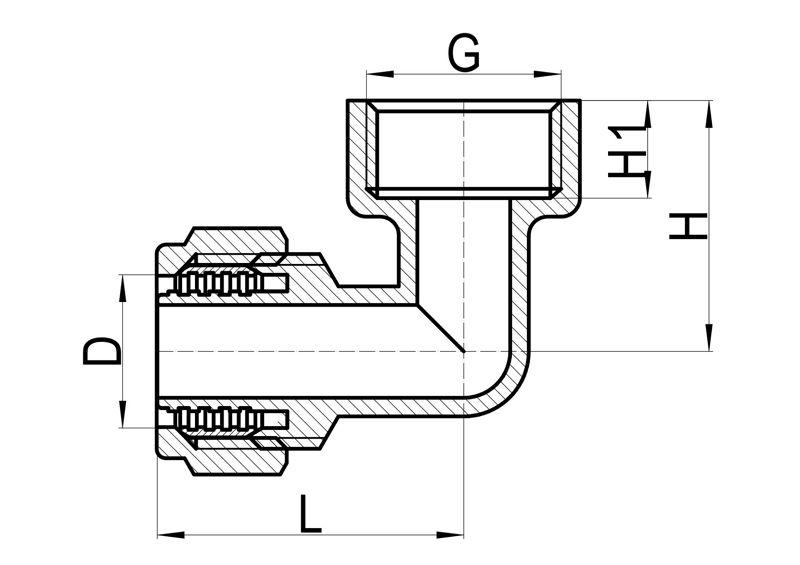

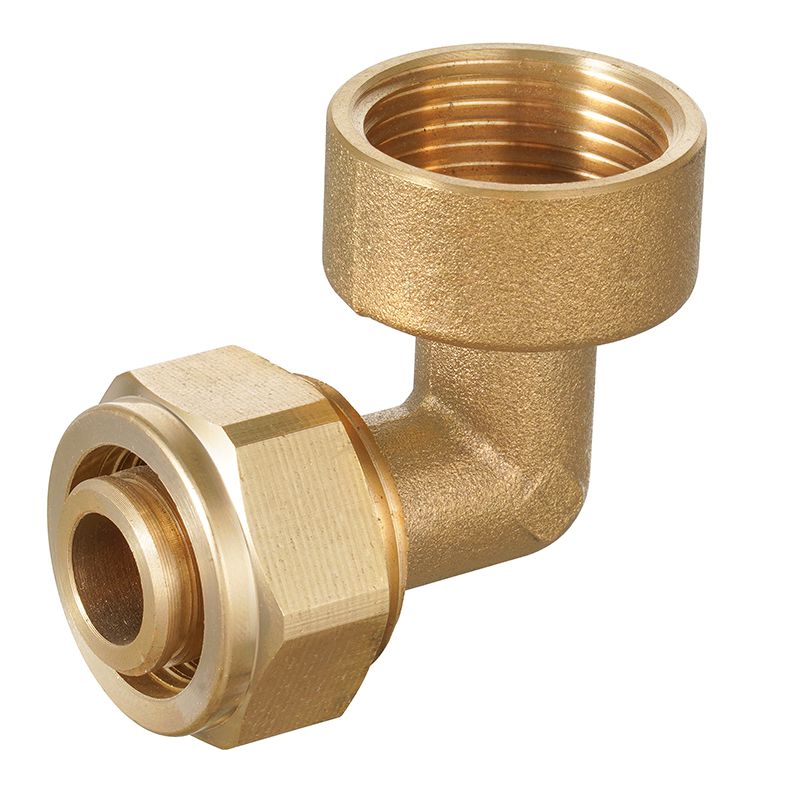

Codo hembra C×FI, HS230-005
  • Codo hembra C×FI, HS230-005
  • Codo hembra C×FI, HS230-005
Consulta
TAMAÑO D G L H H1
12(×1.1)×1/2″F 12 1/2" 31 25 10.5
12(×2.0)×1/2″F 12 1/2" 31.5 26.5 11.5
15(×2.5)×1/2″F 15 1/2" 33.5 29 11.5
16(×1.5)×1/2″F 16 1/2" 33 27 10.5
20(×1.9)×1/2″F 20 1/2" 35 30 10.5
20(×1.9)×3/4″F 20 3/4" 38 31.5 12
22(×3.0)×3/4″F 22 3/4" 40.5 31.5 13
25(×2.3)×3/4″F 25 3/4" 37.5 33 12
25(×2.3)×1″F 25 1" 41 37 13.5

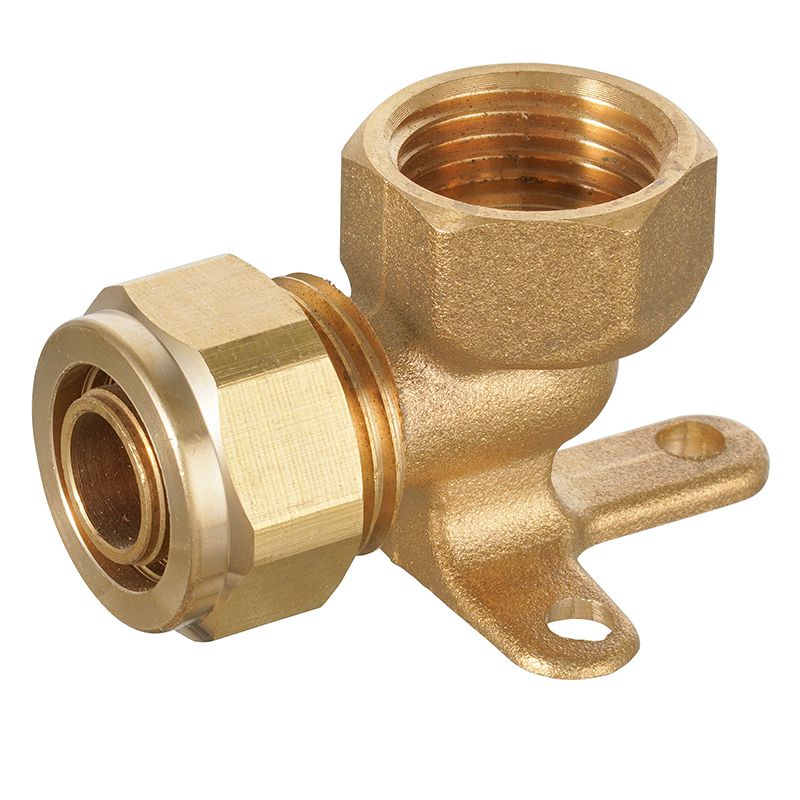

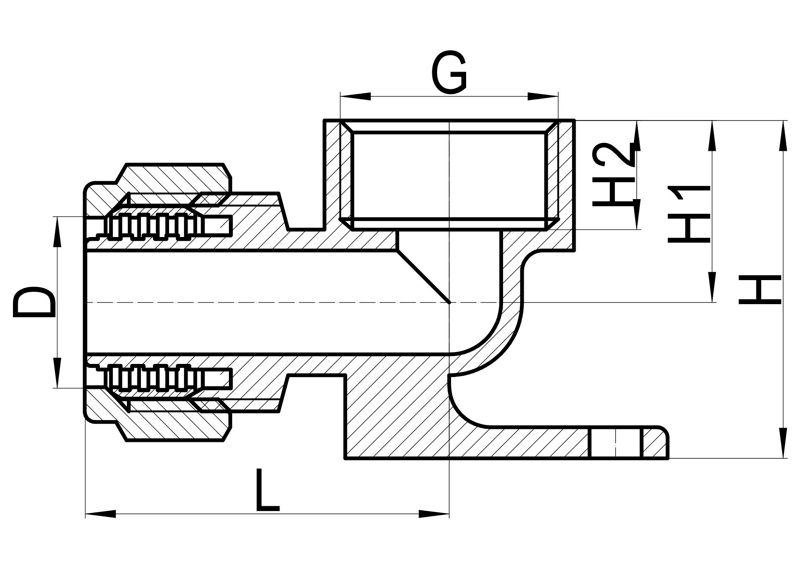

Codo con placa de pared C×FI, HS230-006
  • Codo con placa de pared C×FI, HS230-006
  • Codo con placa de pared C×FI, HS230-006
Consulta
TAMAÑO D G L H H1 H2
12(×1.1)×1/2″F 12 1/2" 35 29 16 10.5
15(×2.5)×1/2″F 15 1/2" 33.5 36 21 11.5
16(×1.5)×1/2″F 16 1/2" 35 32.5 17.5 10.5
20(×1.9)×1/2″F 20 1/2" 37 35 18 10.5

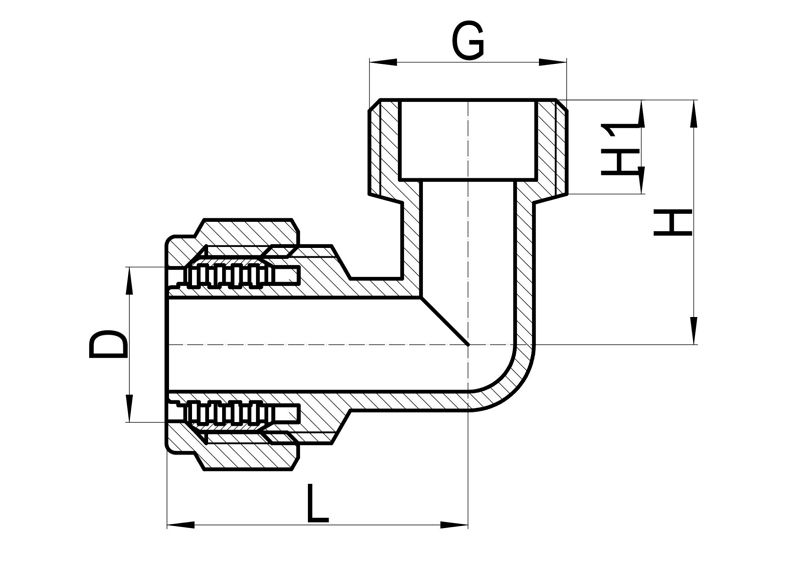

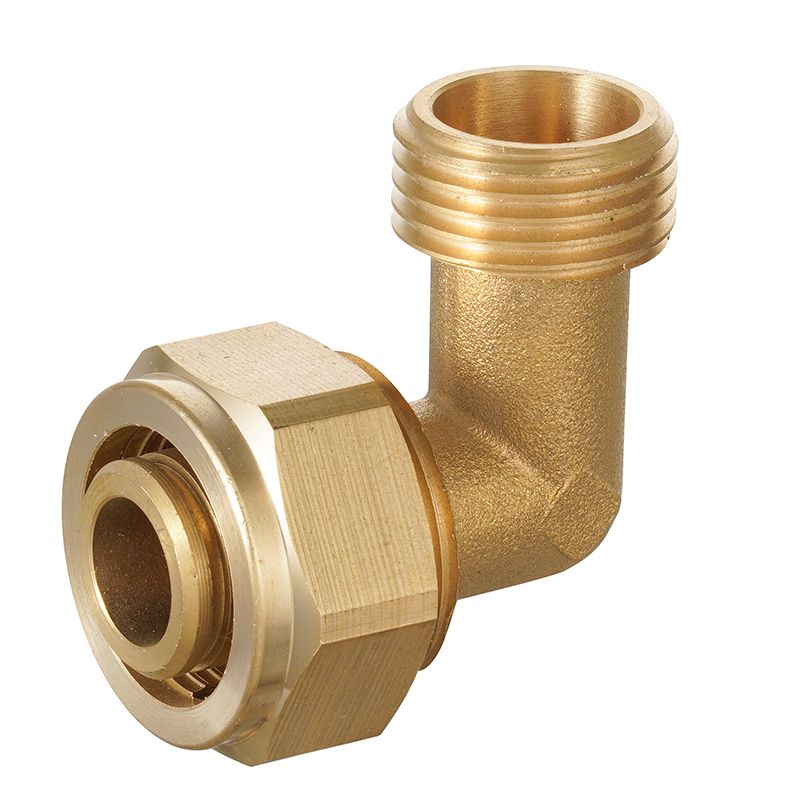

Codo macho C×MI, HS230-010
  • Codo macho C×MI, HS230-010
  • Codo macho C×MI, HS230-010
Consulta
TAMAÑO D G L H H1
12(×1.1)×1/2″M 12 1/2" 30 24 10
16(×1.5)×1/2″M 16 1/2" 32 26 10
20(×1.9)×1/2″M 20 1/2" 34 28 10
20(×1.9)×3/4″M 20 3/4" 37.5 31 11.5
22(×3.0)×3/4″M 22 3/4" 39 30.5 12
25(×2.3)×3/4″M 25 3/4" 38 35 11.5
25(×2.3)×1″M 25 1" 41 36 12.2

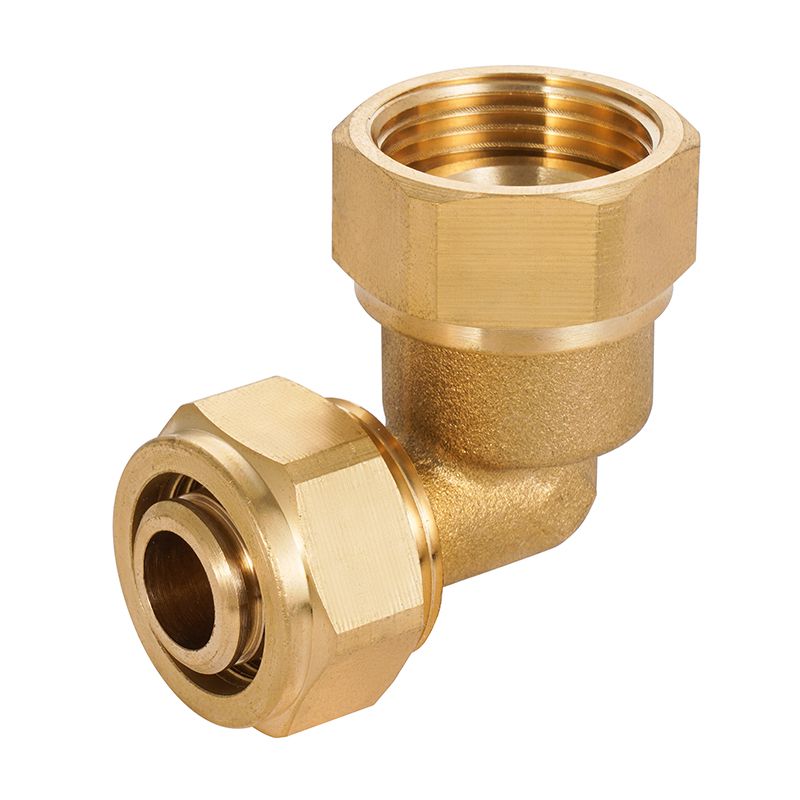

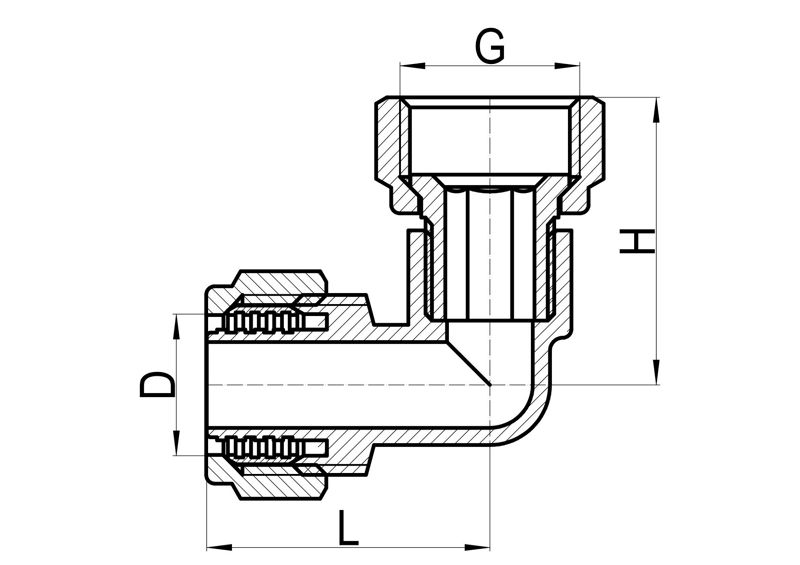

Codo con tuerca giratoria, HS230-012
  • Codo con tuerca giratoria, HS230-012
  • Codo con tuerca giratoria, HS230-012
Consulta
TAMAÑO D G L H
12（×1.1）×1/2″F 12 1/2" 30 33.5
16（×1.5）×1/2″F 16 1/2" 33 33.5
16（×1.5）×3/4″F 16 3/4" 36 36
20（×1.9）×3/4″F 20 3/4" 38 36.5

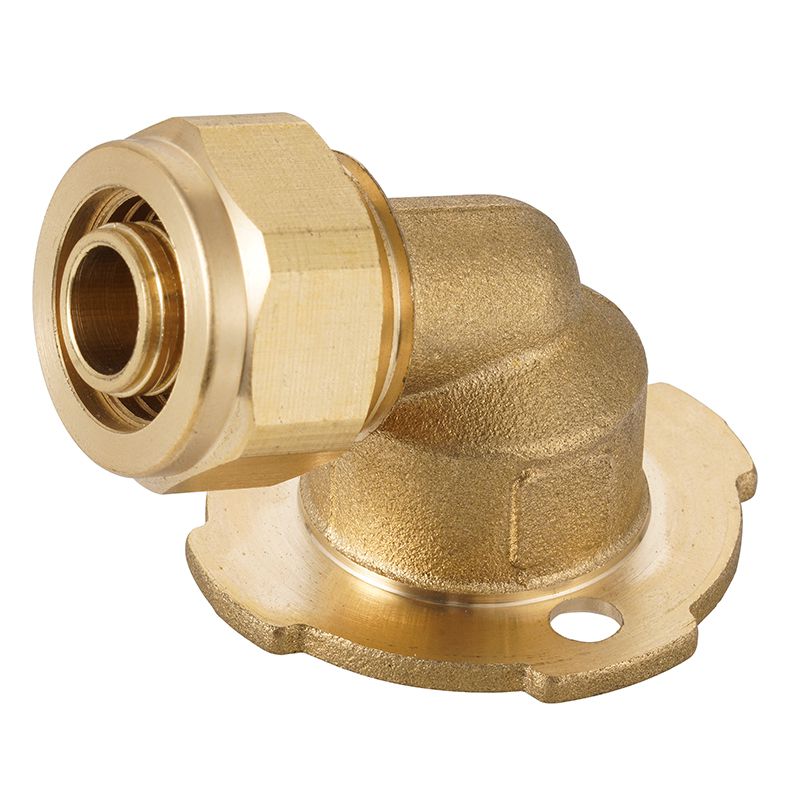

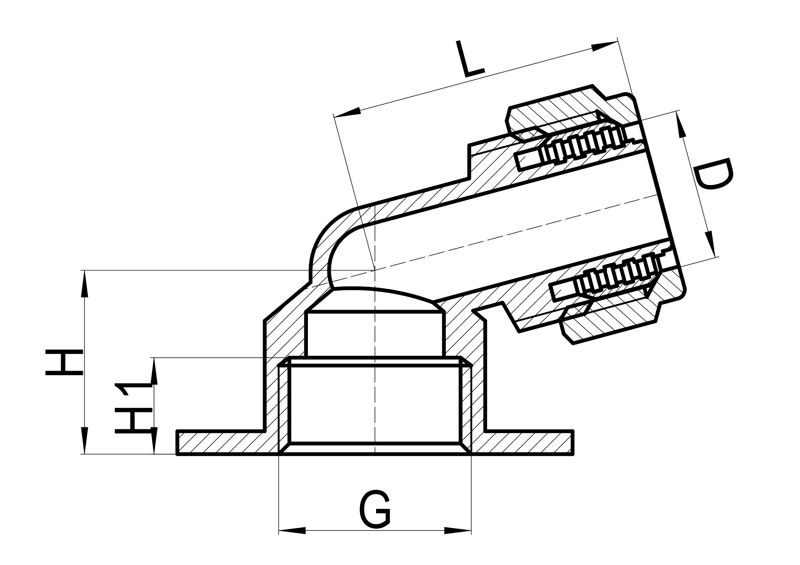

Codo con placa de pared 105°, HS230-013
  • Codo con placa de pared 105°, HS230-013
  • Codo con placa de pared 105°, HS230-013
Consulta
TAMAÑO D G L H H1
12(×1.1)×1/2″F 12 1/2" 32 20 10.5
12(×2.0)×1/2″F 12 1/2" 32 20 10.5
16(×1.5)×1/2″F 16 1/2" 32 20 10.5
16(×2.0)×1/2″F 16 1/2" 32 20 10.5
16(×2.2)×1/2″F 16 1/2" 32 20 10.5
20(×1.9)×1/2″F 20 1/2" 35 20 10.5
20(×2.0)×1/2″F 20 1/2" 35 20 10.5
Te de compresión de latón

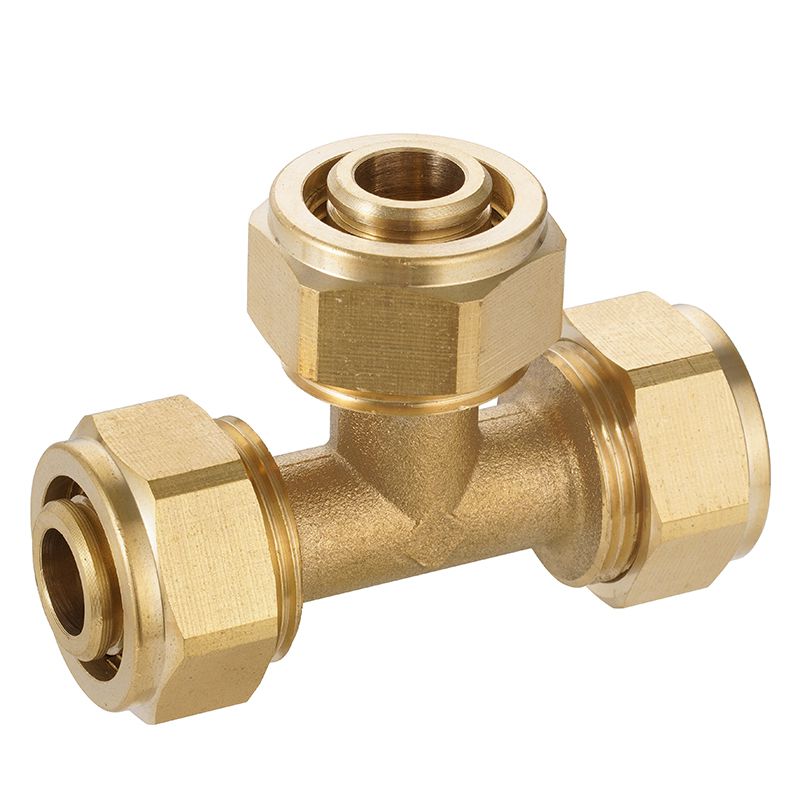

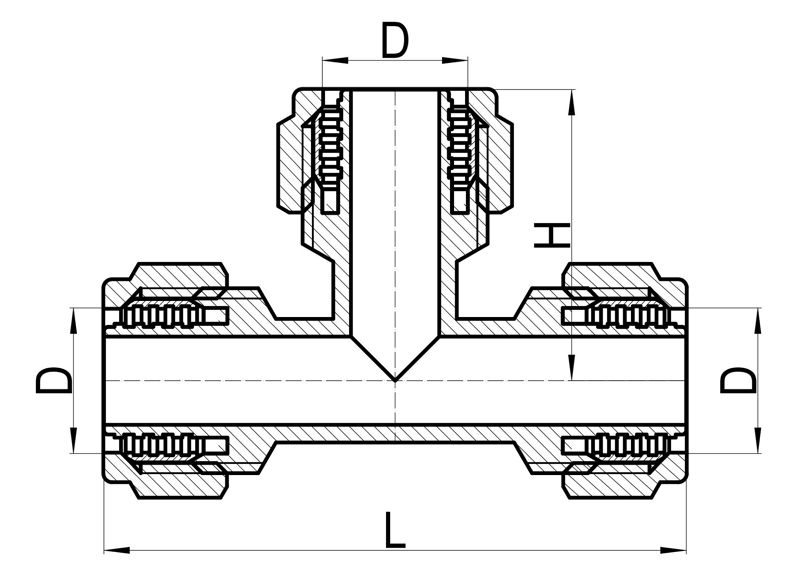

T simétrica C×C×C, HS230-007
  • T simétrica C×C×C, HS230-007
  • T simétrica C×C×C, HS230-007
Consulta
TAMAÑO D L H
12×12×12 (×1.1) 12 60 30
15×15×15 (×2.5) 15 64 32
16×16×16 (×1.5) 16 66 33
18×18×18 (×2.5) 18 72 36
20×20×20 (×1.9) 20 74 37
22×22×22 (×3.0) 22 79 39.5
25×25×25 (×2.3) 25 82 41

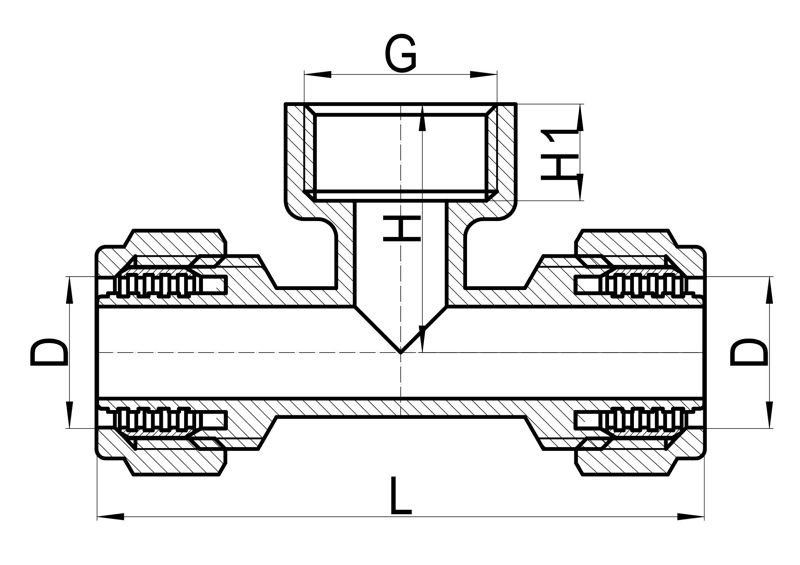

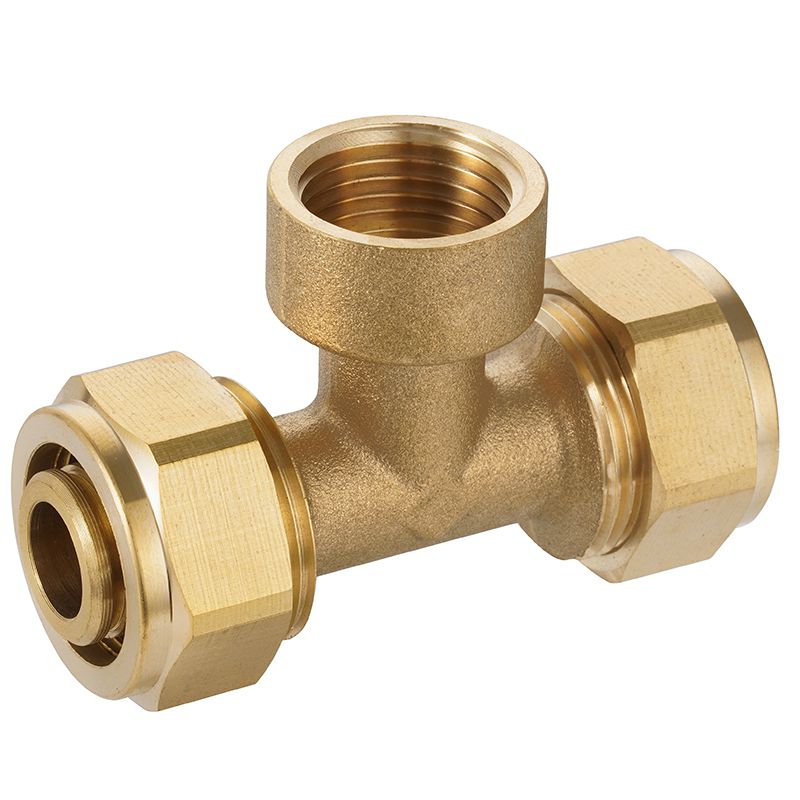

T hembra C×C×FI, HS230-008
  • T hembra C×C×FI, HS230-008
  • T hembra C×C×FI, HS230-008
Consulta
TAMAÑO D G L H H1
12×12(×1.1)×1/2″F 12 1/2" 62 25 10.5
16×16(×1.5)×1/2″F 16 1/2" 66 27 10.5
20×20(×1.9)×1/2″F 20 1/2" 70 30 10.5
20×20(×1.9)×3/4″F 20 3/4" 76 31.5 12
22×22(×3.0)×3/4″F 22 3/4" 79 35.5 14
25×25(×2.3)×3/4″F 25 3/4" 80 35 12
25×25(×2.3)×1″F 25 1" 82 37 13.5

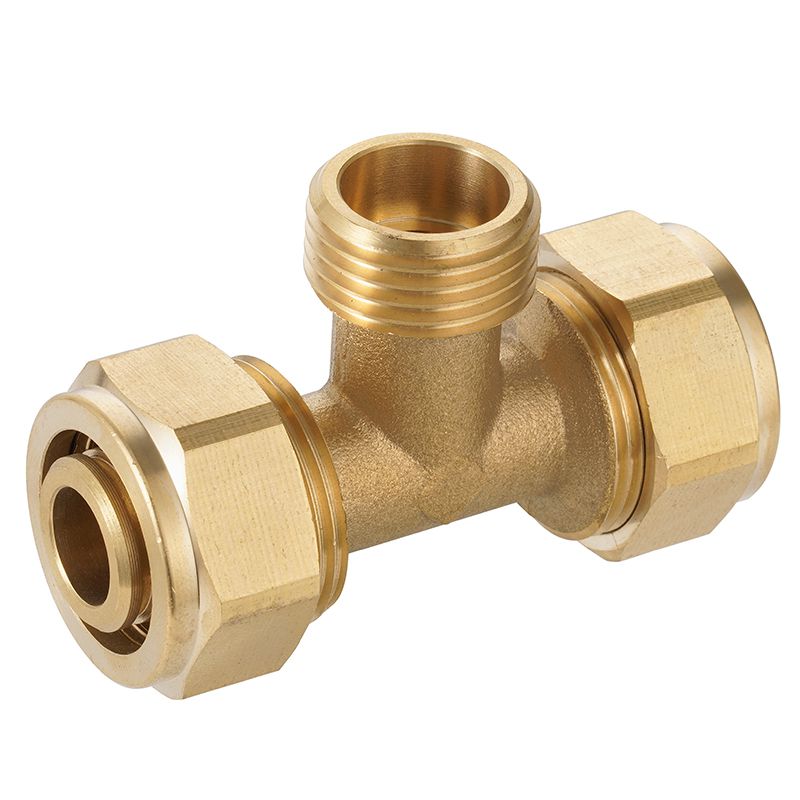

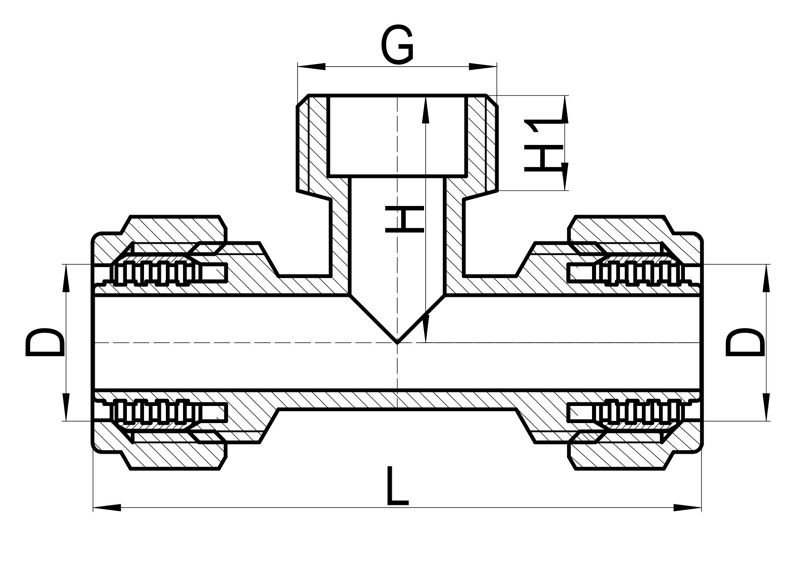

T macho C×C×MI, HS230-011
  • T macho C×C×MI, HS230-011
  • T macho C×C×MI, HS230-011
Consulta
TAMAÑO D G L H H1
12×12(×1.1)×1/2″M 12 1/2" 60 24 10
16×16(×1.5)×1/2″M 16 1/2" 64 26 10
20×20(×1.9)×1/2″M 20 1/2" 68 28 10
20×20(×1.9)×3/4″M 20 3/4" 75 31 11.5
25×25(×2.3)×3/4″M 25 3/4" 76 35 11.5
25×25(×2.3)×1″M 25 1" 82 36 12.2
Colector y euroconector

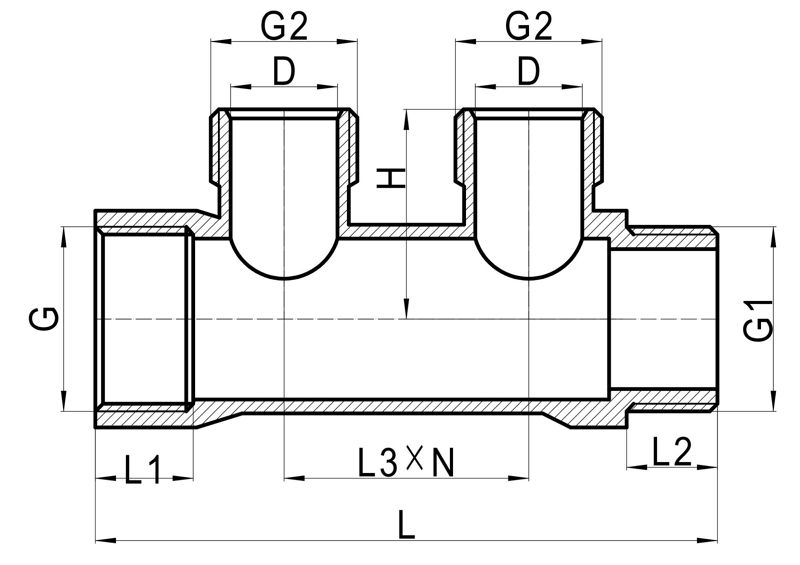

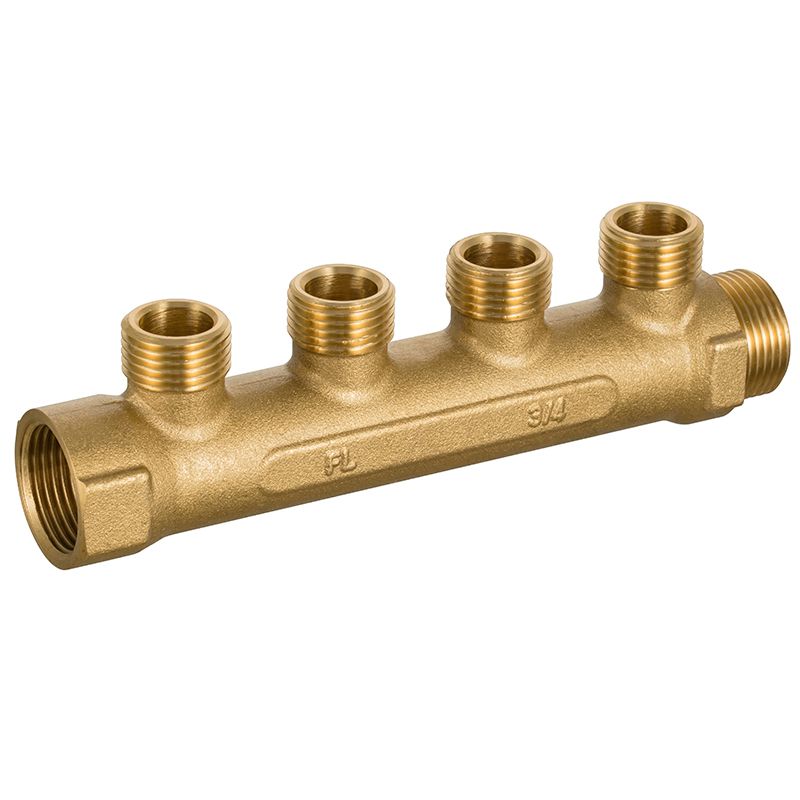

Colector de compresión recto, HS230-014
  • Colector de compresión recto, HS230-014
  • Colector de compresión recto, HS230-014
Consulta
TAMAÑO D G G1 G2 L L1 L2 L3 N H
14×3/4″×2 15 3/4" 3/4" 1/2" 89 14 13 35 2 30
14×3/4″×3 15 3/4" 3/4" 1/2" 124 14 13 35 3 30
14×3/4″×4 15 3/4" 3/4" 1/2" 159 14 13 35 4 30

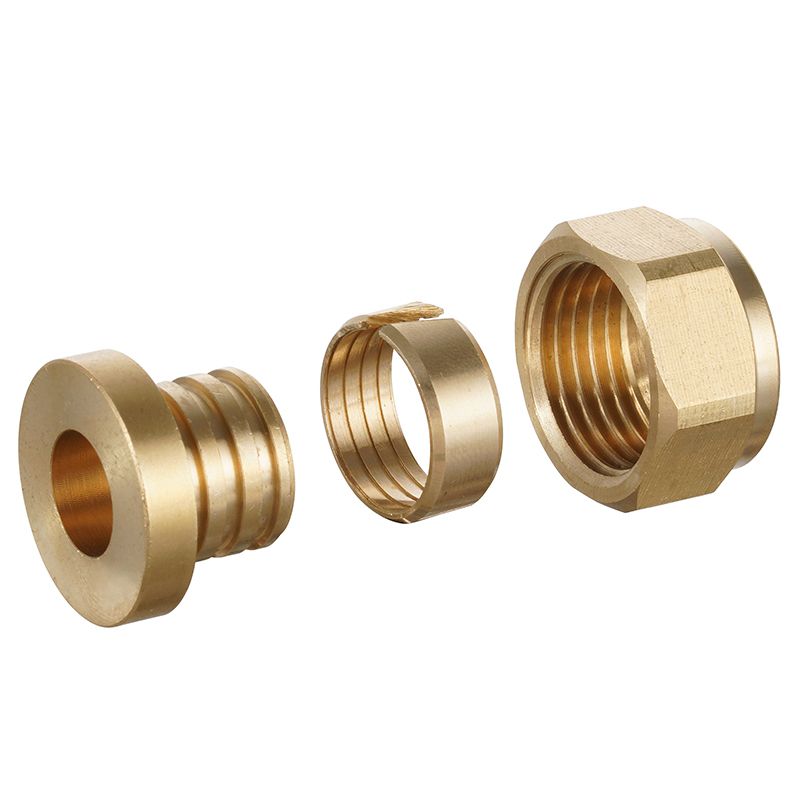

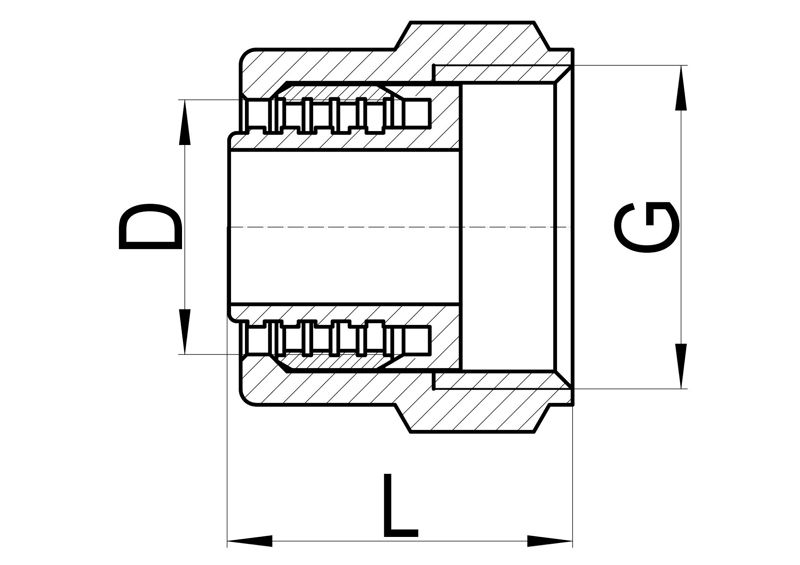

Euroconector HS230-015
  • Euroconector HS230-015
  • Euroconector HS230-015
Consulta
TAMAÑO D G L
12(×1.1)×3/8″F 12 3/8" 22
12(×1.1)×1/2″F 12 1/2" 22
16(×1.5)×1/2″F 16 1/2" 22.4
16(×1.5)×3/4″F 16 3/4" 22.5
20(×1.9)×3/4″F 20 3/4" 24.7

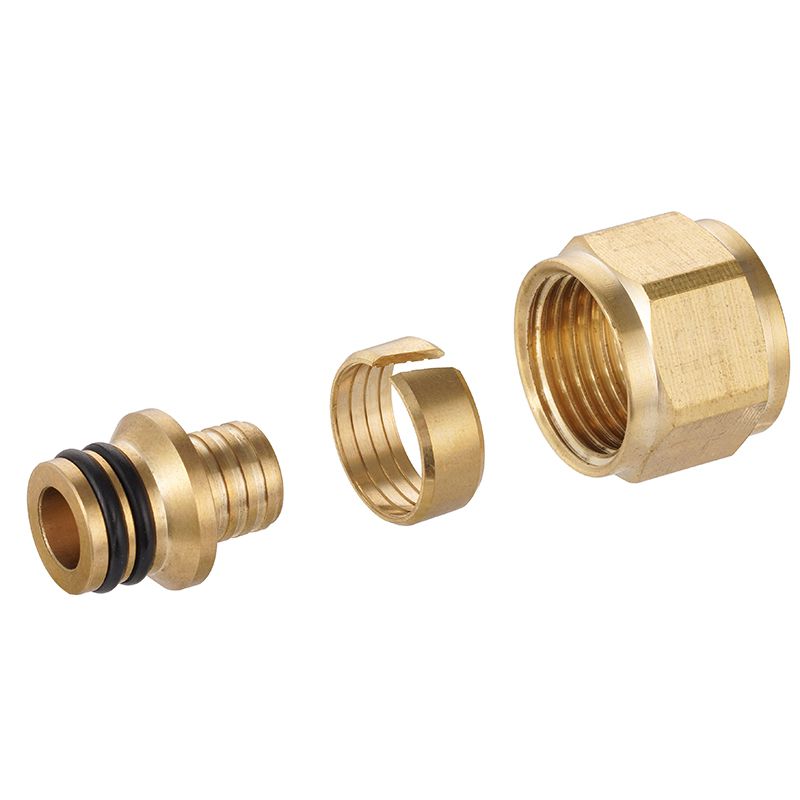

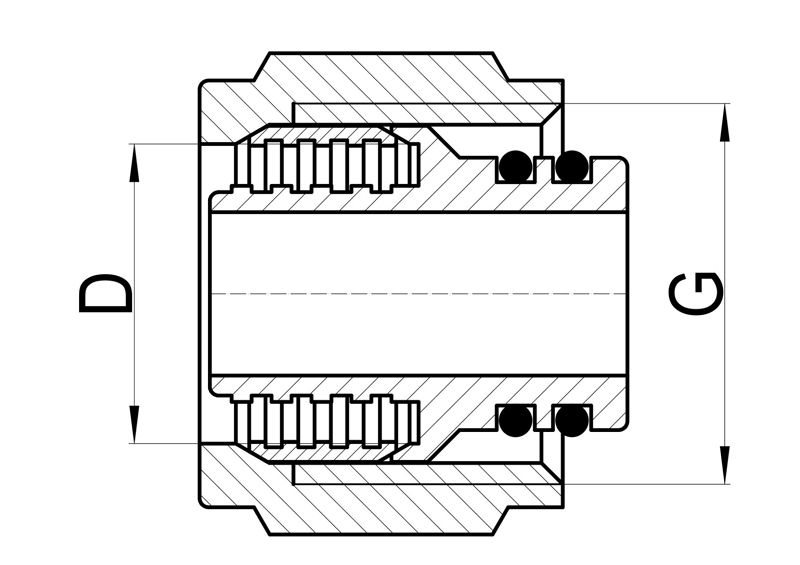

Euroconector, HS230-016
  • Euroconector, HS230-016
  • Euroconector, HS230-016
Consulta
TAMAÑO D G
12(×2.0)×1/2" 12 1/2"
16(×2.0)×1/2" 16 1/2"
16(×2.2)×1/2" 16 1/2"
