Racor de Compresión, HS210

Racores para tubos PEX-AL-PEX

Los racores de compresión de latón, HS210 de Honson son la respuesta a sus necesidades. Gracias a su diseño inteligente y la inclusión de juntas tóricas dobles, estos racores son aptos para sistemas de agua sanitaria y calefacción y tiene una gran variedad de tamaños que van desde Ø16 a Ø32. Y lo mejor de todo: se instalan y desmontan fácilmente, ahorrándote tiempo y molestias. Los racores de compresión de latón HS210 de Honson son de calidad inigualable.

Características
  • Apto para su uso en sistemas de fontanería
  • Aprovado por la CE
  • La junta tórica doble garantiza una excelente hermeticidad
  • Instalación rápida y sencilla con llave
  • Desmontables y reutilizables
  • Tamaños variables desde Ø16 a Ø 32
  • Marcado para garantizar una excelente trazabilidad
Instrucciones de instalación
  • Para evitar un mala instalación, debe asegurarse de las dimensiones de los componentes antes de instalarlos.
  • Corte el tubo de forma perpendicular a su eje, utilizando una sierra (es recomendable girar ligeramente la sierra durante el corte) o el cortatubos de rueda.
  • Quite y calibre la superficie interna del tubo con las herramientas adecuadas.
  • Coloque la tuerca y el anillo de seguridad en el tubo de forma seguida.
  • Coloque las juntas tóricas en el cuerpo del tubo.
  • Introducir el tubo con los componentes en el cuerpo hasta el tope mecánico.
  • Ajuste primero la tuerca a mano y, luego continúe apretándola con una herramienta.

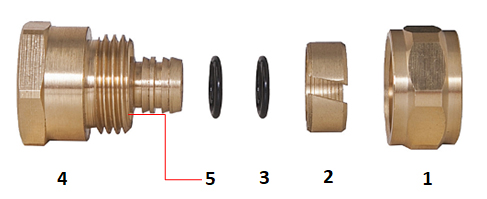

Estructura

Racor de Compresión, HS100
Documento técnico del producto
Item Descripción  Materiales
1 Tuerca CW617N-4MS / MS58
2 Anillo de bloqueo MS58
3 Junta tórica EPDM
4 Cuerpo CW617N-4MS / MS58
5 Espaciador de aislamiento Plástico
  • Acoplador recto de compresión de latón
  • Codo de compresión de latón
  • T de compresión de latón
Acoplador recto de compresión de latón

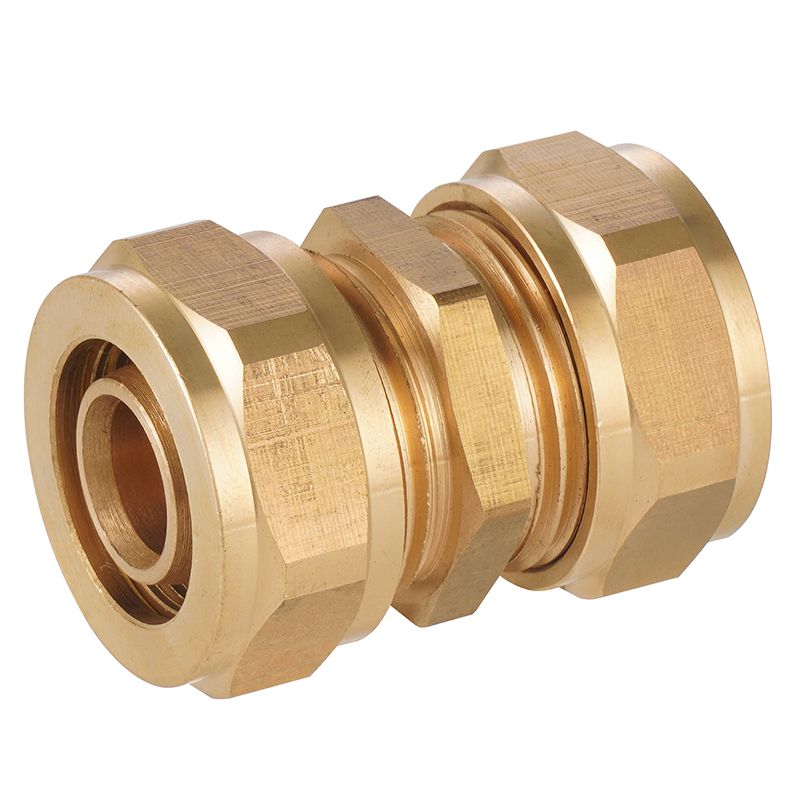

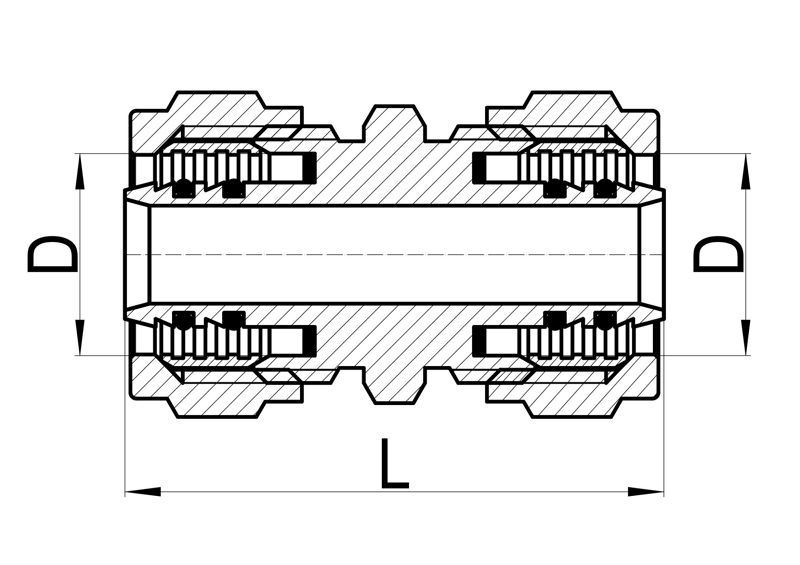

Acoplador recto C×C, HS210-001
  • Acoplador recto C×C, HS210-001
  • Acoplador recto C×C, HS210-001
Consulta
TAMAÑO D L
16×16(×2.0) 16 44
20×20(×2.0) 20 44
25×25(×2.5) 25 53
32×32(×3.0) 32 55

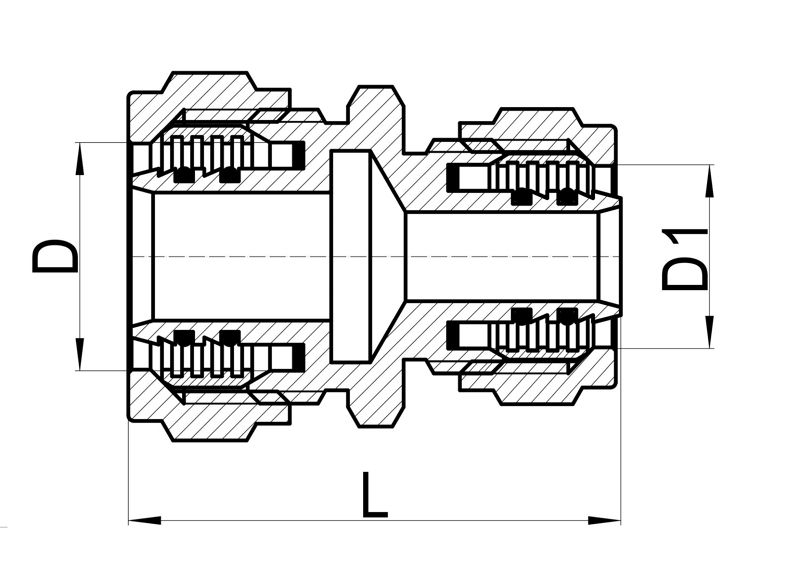

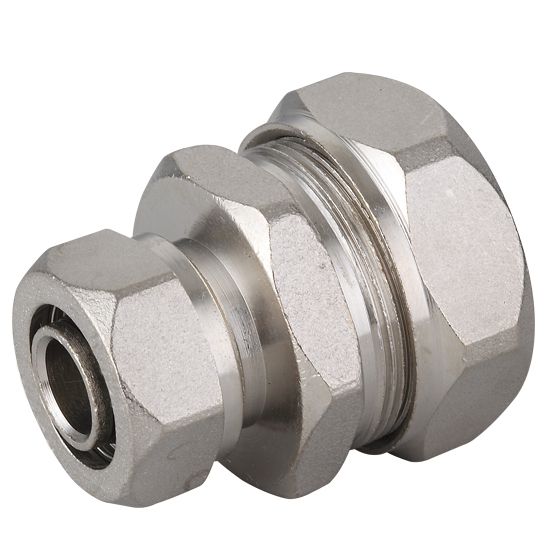

Acoplador recto de reducción C×C, HS210-002
  • Acoplador recto de reducción C×C, HS210-002
  • Acoplador recto de reducción C×C, HS210-002
Consulta
TAMAÑO D D1 L
20(×2.0)×16(×2.0) 20 16 44
25(×2.5)×16(×2.0) 25 16 49
25(×2.5)×20(×2.0) 25 20 49
32(×3.0)×16(×2.0) 32 16 50.5
32(×3.0)×20(×2.0) 32 20 50.5
32(×3.0)×25(×2.5) 32 25 54.5

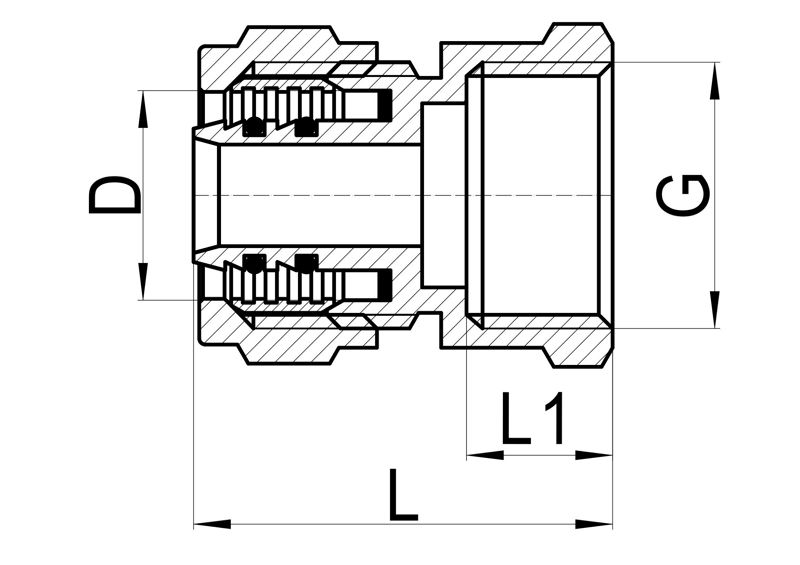

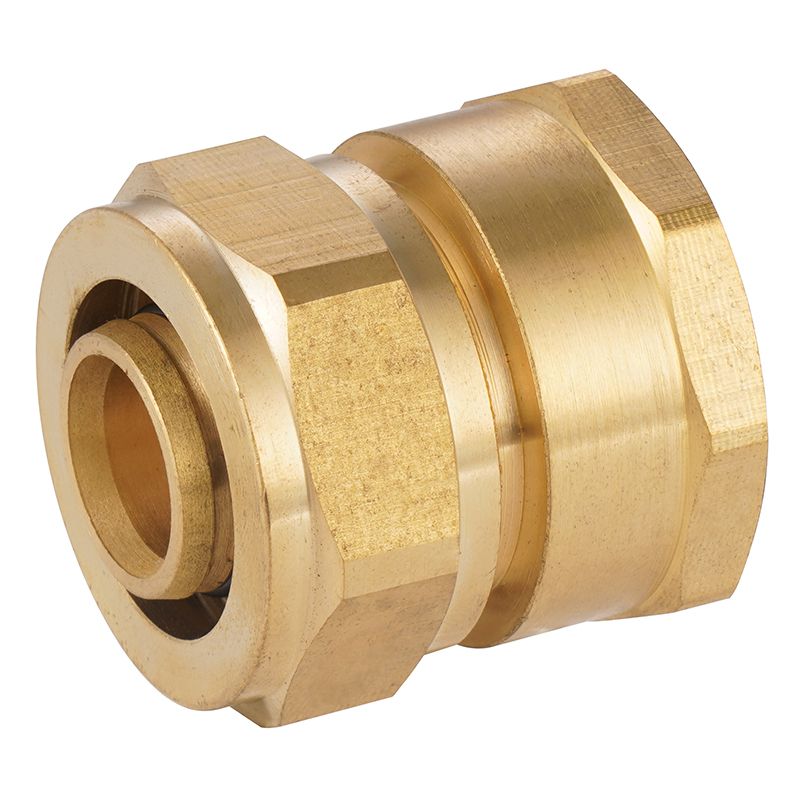

Acoplador hembra recto C×FI, HS210-003
  • Acoplador hembra recto C×FI, HS210-003
  • Acoplador hembra recto C×FI, HS210-003
Consulta
TAMAÑO D G L L1
16(×2.0)×1/2″F 16 1/2″ 33 11.5
16(×2.0)×3/4″F 16 3/4″ 34.5 13
20(×2.0)×1/2″F 20 1/2″ 29.5 11.5
20(×2.0)×3/4″F 20 3/4″ 34.5 13
25(×2.5)×3/4″F 25 3/4″ 35 13
25(×2.5)×1″F 25 1″ 40.5 14
32(×3.0)×1″F 32 1″ 40 14
32(×3.0)×1 1/4″F 32 1 1/4″ 42.5 16

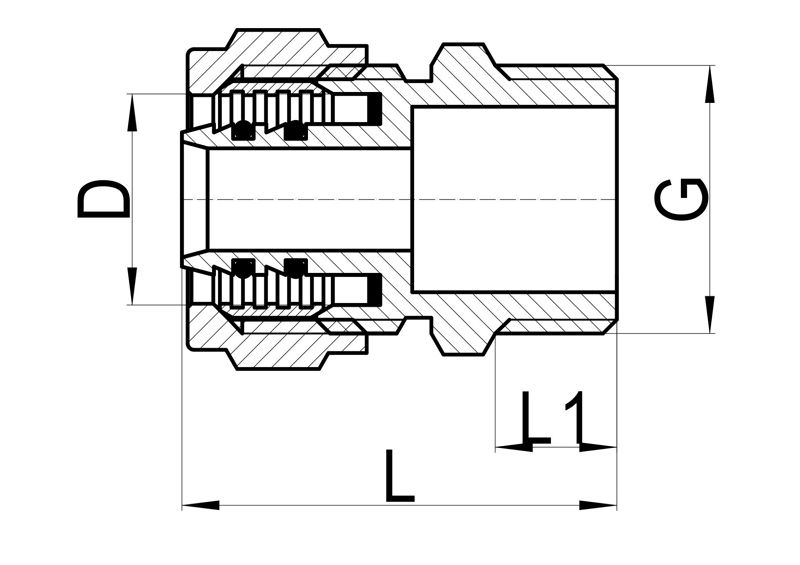

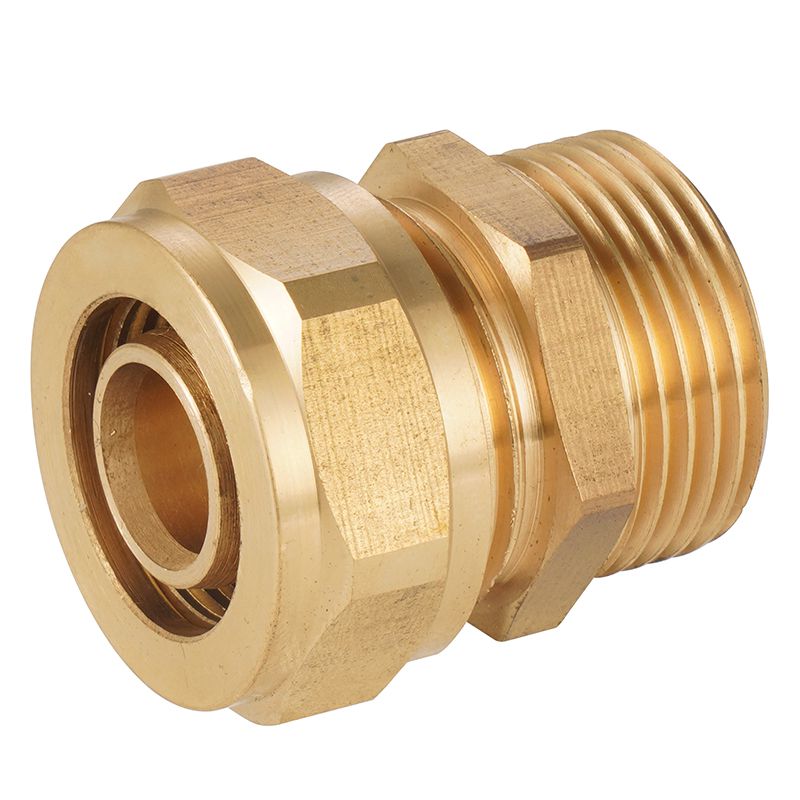

Acoplador macho recto C×MI, HS210-004
  • Acoplador macho recto C×MI, HS210-004
  • Acoplador macho recto C×MI, HS210-004
Consulta
TAMAÑO D G L L1
16(×2.0)×1/2″M 16 1/2″ 34 9.5
16(×2.0)×3/4″M 16 3/4″ 35.5 11
20(×2.0)×1/2″M 20 1/2″ 34 9.5
20(×2.0)×3/4″M 20 3/4″ 35.5 11
25(×2.5)×3/4″M 25 3/4″ 40.5 11
25(×2.5)×1″M 25 1″ 42 12.5
32(×3.0)×3/4″M 32 3/4″ 42 11
32(×3.0)×1″M 32 1″ 43.5 12.5
32(×3.0)×1 1/4″M 32 1 1/4″ 45.5 14.5
Codo de compresión de latón

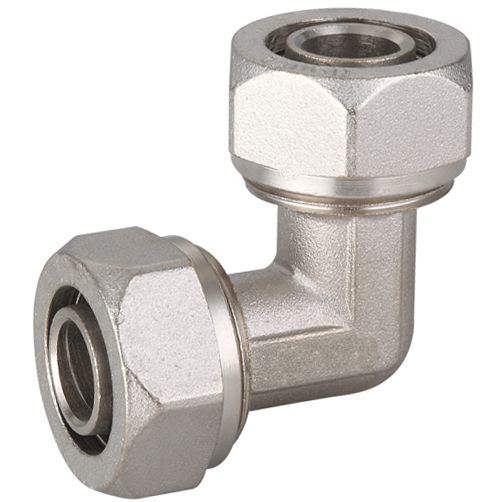

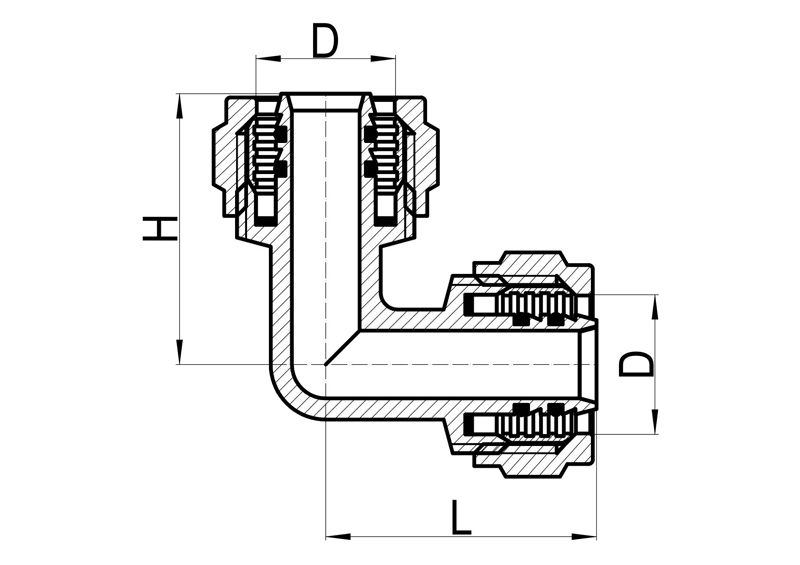

Codo C×C, HS210-005
  • Codo C×C, HS210-005
  • Codo C×C, HS210-005
Consulta
TAMAÑO D L H
16×16(×2.0) 16 32 32
20×20(×2.0) 20 35.5 35.5
25×25(×2.5) 25 42 42
32×32(×3.0) 32 45 45

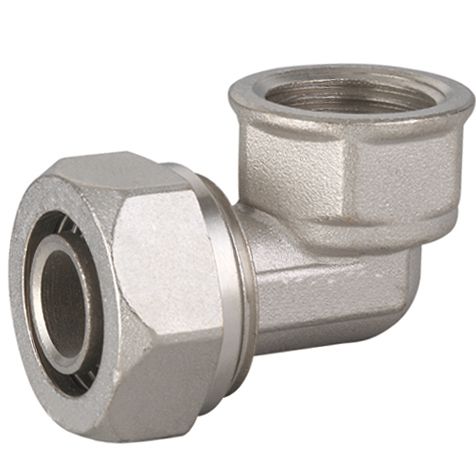

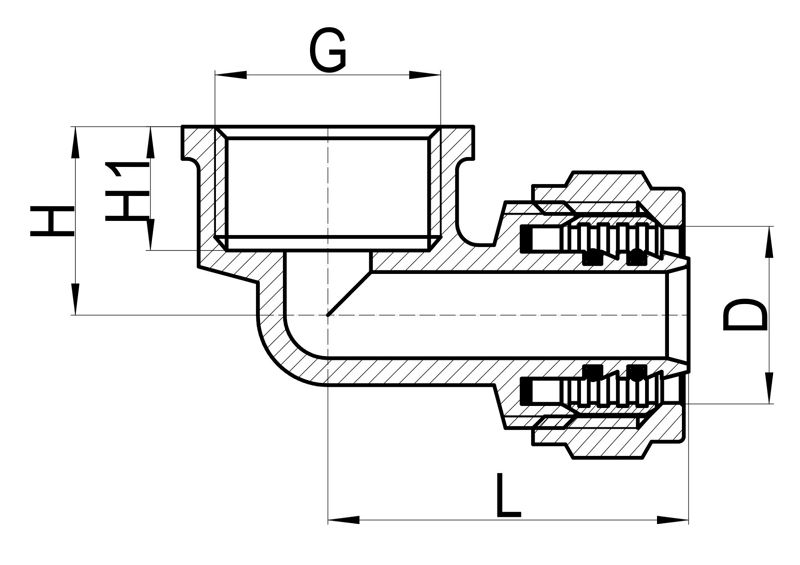

Codo hembra C×FI, HS210-006
  • Codo hembra C×FI, HS210-006
  • Codo hembra C×FI, HS210-006
Consulta
TAMAÑO D G L H H1
16(×2.0)×1/2″F 16 1/2″ 33.5 17.5 11.5
20(×2.0)×1/2″F 20 1/2″ 34.5 19.5 11.5
20(×2.0)×3/4″F 20 3/4″ 37.5 21 13
25(×2.5)×3/4″F 25 3/4″ 42 23 13
25(×2.5)×1″F 25 1″ 45.5 24.5 14
32(×3.0)×1″F 32 1″ 45.5 27.5 14

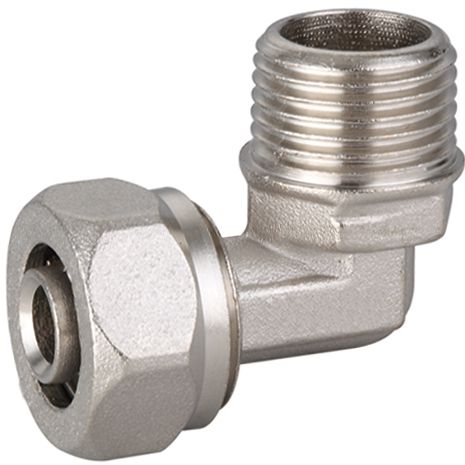

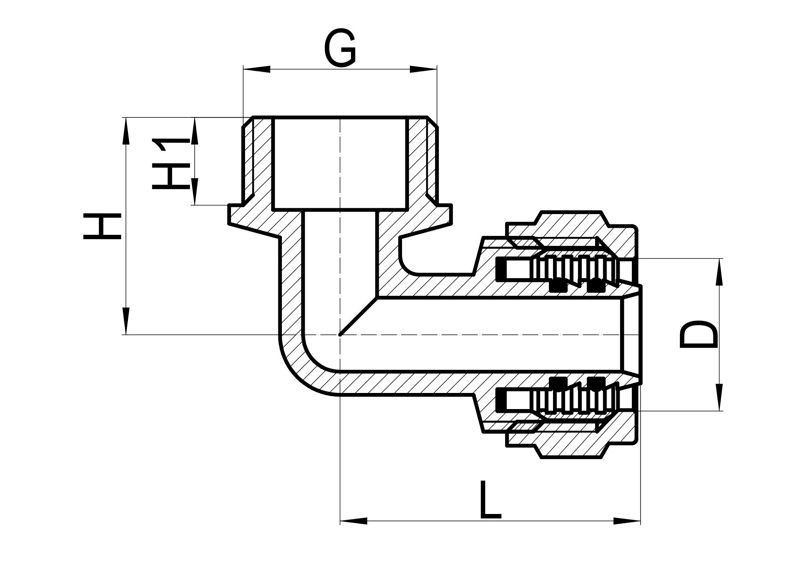

Codo macho C×MI, HS210-007
  • Codo macho C×MI, HS210-007
  • Codo macho C×MI, HS210-007
Consulta
TAMAÑO D G L H H1
16(×2.0)×1/2″M 16 1/2″ 32.5 23.5 9.5
20(×2.0)×1/2″M 20 1/2″ 33 27 9.5
20(×2.0)×3/4″M 20 3/4″ 36 28.5 11
25(×2.5)×3/4″M 25 3/4″ 40 32 11
25(×2.5)×1″M 25 1″ 43.5 33.5 12.5
32(×3.0)×1″M 32 1″ 44 37.5 12.5

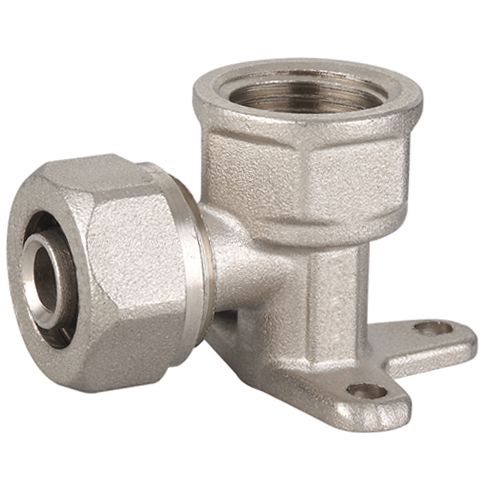

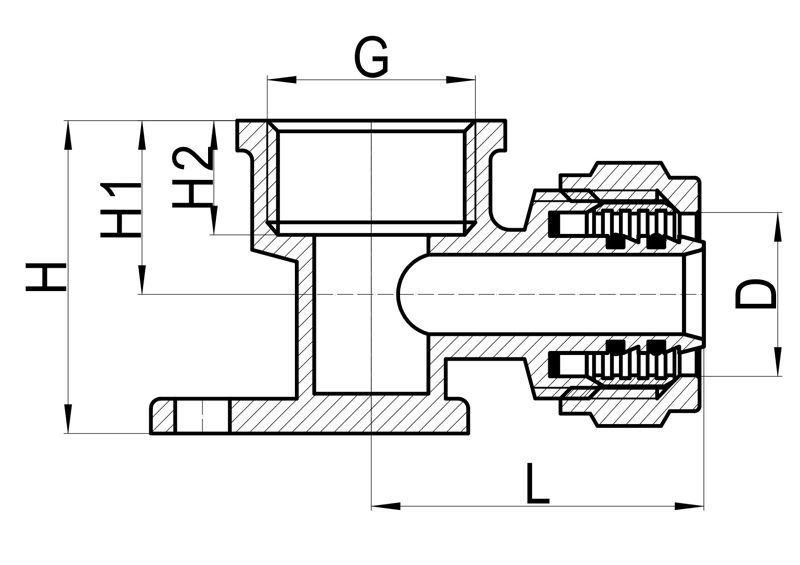

Codo con placa de pared C×FI, HS210-008
  • Codo con placa de pared C×FI, HS210-008
  • Codo con placa de pared C×FI, HS210-008
Consulta
TAMAÑO D G L H H1 H2
16(×2.0)×1/2″F 16 1/2″ 33.5 31.5 17.5 11.5
20(×2.0)×1/2″F 20 1/2″ 34.5 37 19.5 11.5
20(×2.0)×3/4″F 20 3/4″ 38.5 37.5 21 13
T de compresión de latón

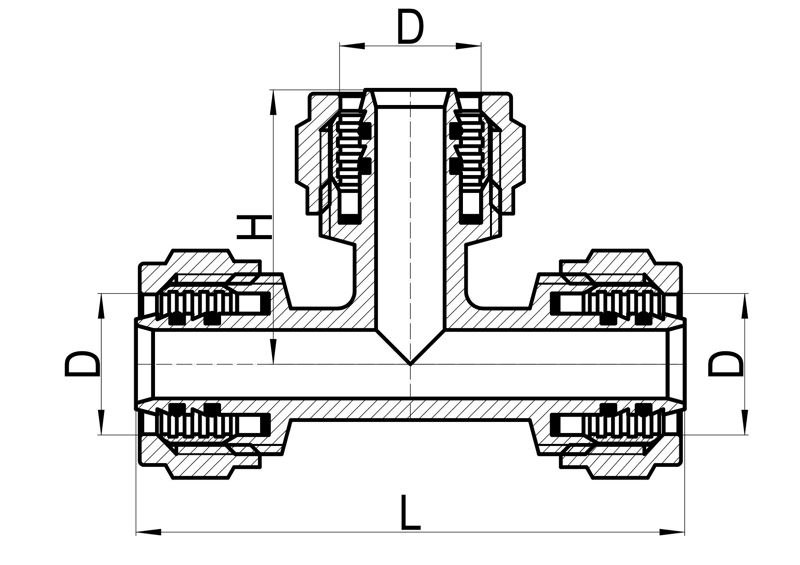

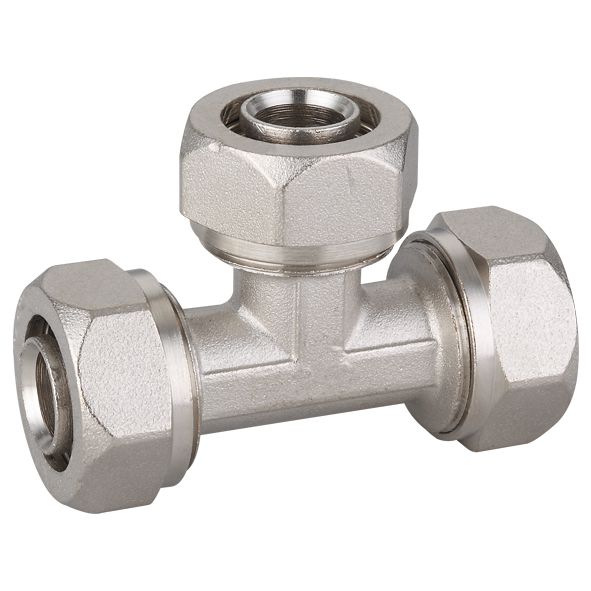

T simétrica C×C×C, HS210-011
  • T simétrica C×C×C, HS210-011
  • T simétrica C×C×C, HS210-011
Consulta
TAMAÑO D L H
16×16×16(×2.0) 16 38 34
20×20×20(×2.0) 20 72 36
25×25×25(×2.5) 25 80 40
32×32×32(×3.0) 32 92 46

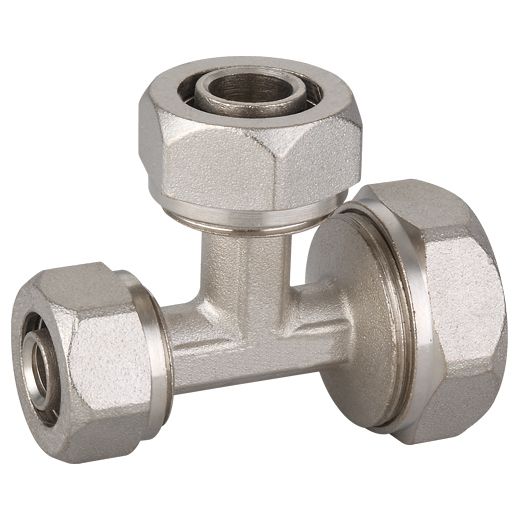

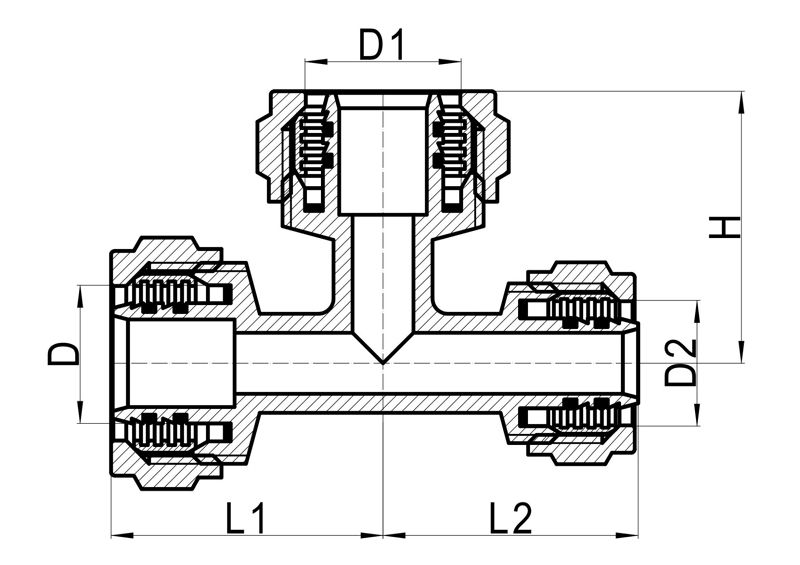

T reductora C×C×C, HS210-012
  • T reductora C×C×C, HS210-012
  • T reductora C×C×C, HS210-012
Consulta
TAMAÑO D D1 D2 L1 L2 H
20(×2.0)×16(×2.0)×16(×2.0) 20 16 16 31.5 31 34.5
20(×2.0)×16(×2.0)×20(×2.0) 20 16 20 31.5 31.5 34.5
20(×2.0)×20(×2.0)×16(×2.0) 20 20 16 35.5 33.5 35.5
20(×2.0)×25(×2.5)×20(×2.0) 20 25 20 37.5 37.5 40
25(×2.5)×16(×2.0)×16(×2.0) 25 16 16 34 30 39
25(×2.5)×16(×2.0)×20(×2.0) 25 16 20 34 32 39
25(×2.5)×16(×2.0)×25(×2.5) 25 16 25 34 34 39
25(×2.5)×20(×2.0)×16(×2.0) 25 20 16 36 33 39.5
25(×2.5)×20(×2.0)×20(×2.0) 25 20 20 36 34 39.5
25(×2.5)×20(×2.0)×25(×2.5) 25 20 25 36 36 39.5
25(×2.5)×32(×3)×25(×2.5) 25 32 25 44.5 44.5 42
32(×3)×16(×2.0)×25(×2.5) 32 16 25 37 34 43
32(×3)×16(×2.0)×32(×3) 32 16 32 37 37 43
32(×3)×20(×2.0)×20(×2.0) 32 20 20 39 34 43.5
32(×3)×20(×2.0)×25(×2.5) 32 20 25 39 35 43.5
32(×3)×20(×2.0)×32(×3) 32 20 32 39 39 43.5
32(×3)×25(×2.5)×25(×2.5) 32 25 25 42 37 44.5
32(×3)×25(×2.5)×32(×3) 32 25 32 42 42 44.5

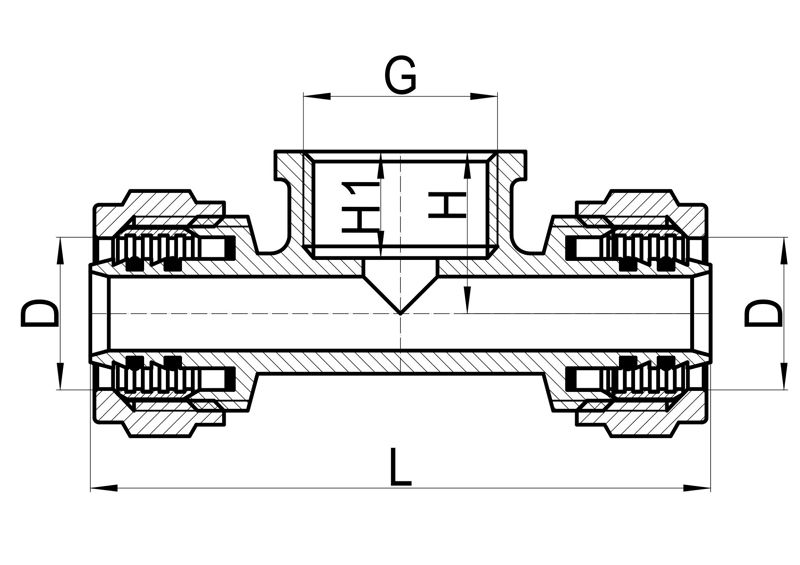

T hembra C×FI, HS210-013
  • T hembra C×FI, HS210-013
Consulta
TAMAÑO D G L H H1
16(×2.0)×1/2″F×16(×2.0) 16 1/2″ 67 17.5 11.5
20(×2.0)×1/2″F×20(×2.0) 20 1/2″ 69 19.5 11.5
20(×2.0)×3/4″F×20(×2.0) 20 3/4″ 75 21 13
25(×2.5)×3/4″F×25(×2.5) 25 3/4″ 84 23 13
25(×2.5)×1″F×25(×2.5) 25 1″ 91 24.5 14
32(×3.0)×1″F×32(×3.0) 32 1″ 91 27.5 14

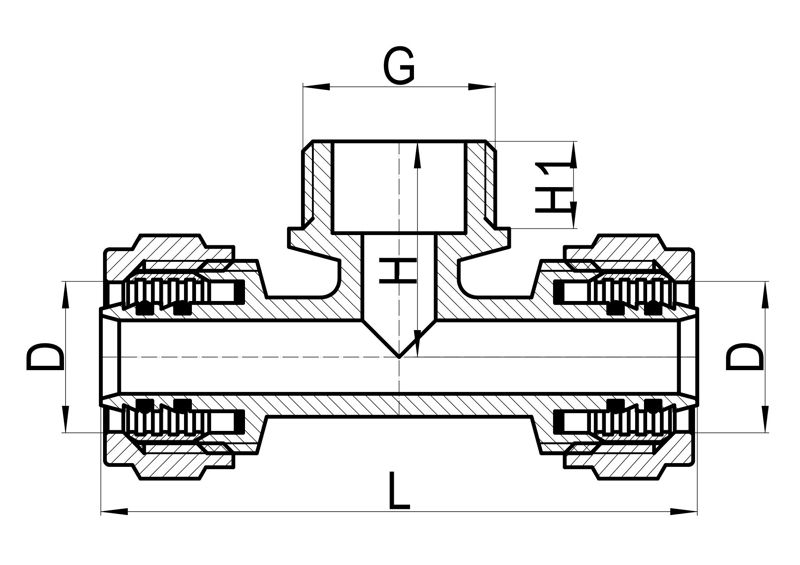

T macho C×MI, HS210-014
  • T macho C×MI, HS210-014
Consulta
TAMAÑO D G L H H1
16(×2.0)×1/2″M×16(×2.0) 16 1/2″ 64 23.5 9.5
20(×2.0)×1/2″M×20(×2.0) 20 1/2″ 66 27 9.5
20(×2.0)×3/4″M×20(×2.0) 20 3/4″ 72 28.5 11
25(×2.5)×3/4″M×25(×2.5) 25 3/4″ 80 32 11
25(×2.5)×1″M×25(×2.5) 25 1″ 87 33.5 12.5
32(×3.0)×1″M×32(×3.0) 32 1″ 88 37.5 15.5
