Racor a Presión, HS220

Racores para tubos PEX-AL-PEX

Los racores a presión HS220 de Honson son ideales para tuberías multicapa y son adecuados para sistemas de distribución de agua caliente y fría en sistemas sanitarios y de calefacción. Su diseño es excelente, lo que garantiza su funcionalidad y durabilidad.

La gran variedad de estos racores se clasifican en función del en función del tipo de herramienta de instalación utilizada.

Categoría Tipo de pinza
Tipo U Pinza U
Tipo TH  Pinza TH
Tipo Universal Compatible con diferentes formatos

Los racores a presión de latón son la solución perfecta, una vez instalados correctamente, ofrecen una deformación constante para garantizar la hermeticidad a largo plazo. Además, nuestro diseño exclusivo tiene un anillo de bloqueo de plástico que ayuda a separar el tubo de aluminio del tubo de latón, a fin de que la resistencia a la corrosión sea garantizada. Con nuestros racores a presión, puede lograr que sus sistemas sean seguros y duraderos

Nuestro racor de tipo universal con función LBP (fuga antes del prensado) es lo que necesitas, ha sido diseñado para garantizar una conexión segura y confiable, cuenta con la función LBP que te permite detectar cualquier racor no prensado o mal prensado. Además, gracias a su diseño exclusivo, este racor puede utilizarse con una gran variedad de tuberías.

Los racores a presión de latón tienen una variedad de tamaños de Ø16 a Ø 32. Su instalación y desintalación son fáciles.

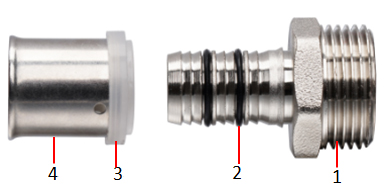

Descripción  Materiales
Cuerpo MS58 / CW617N-4MS
Anillo O  EPDM
Anillo de cierre  Plástico
Manguito Acero inoxidable

Estructura

Racor de Compresión, HS100
Documento técnico del producto
Características
  • Apto para utilizarlo en sistemas de fontanería y calefacción
  • Aprobado por la CE
  • Junta tórica doble para mayor seguridad
  • Temperatura de trabajo: -25°C a + 120°C
  • Presión máxima PN 16 bar (PN-16)
  • Instalación rápida y sencilla, evita riesgo de incendio
  • Tamaños disponibles de Ø16 a Ø 32
  • Amplia variedad. El tipo U es económico. Tipo universal tiene la función LBP.
  • Marcado para una mejor trazabilidad
  • Acoplador recto de latón a presión
  • Codo a presión de latón
  • Te a presión de latón
Acoplador recto a presión de latón

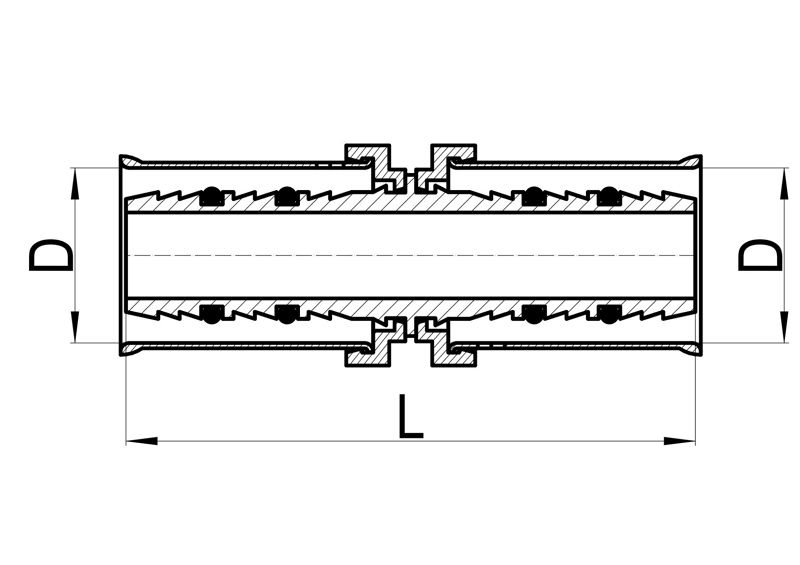

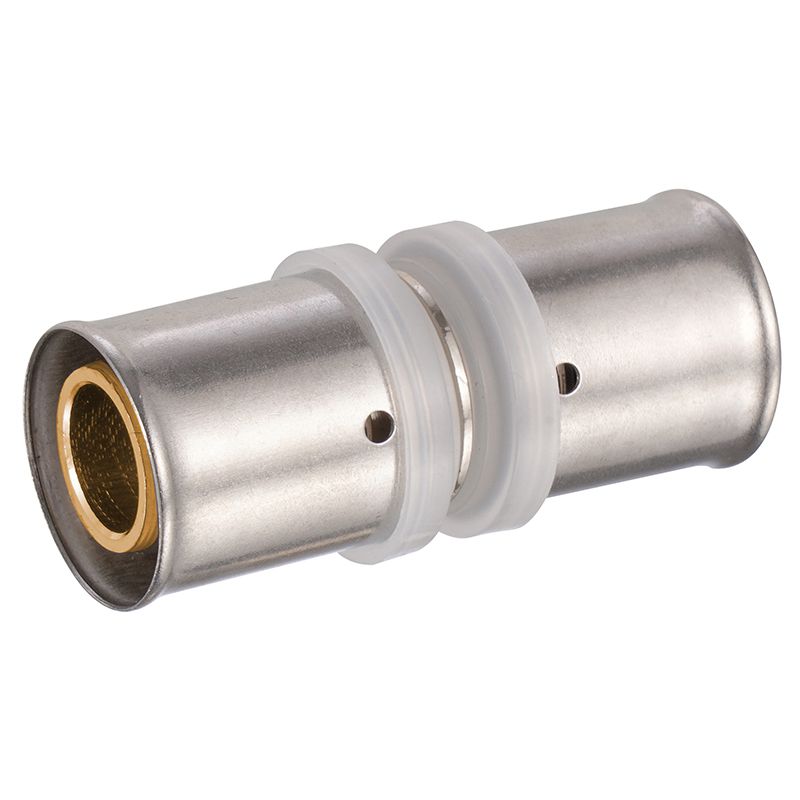

Acoplador recto , HS220-001
  • Acoplador recto , HS220-001
  • Acoplador recto , HS220-001
Consulta
TAMAÑO D L
16×16 16 53
20×20 20 53
25×25 25 66
32×32 32 66

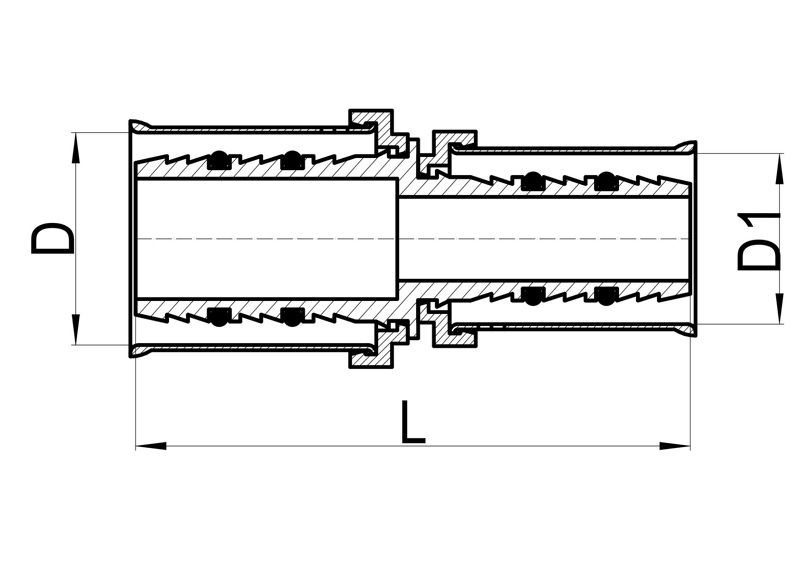

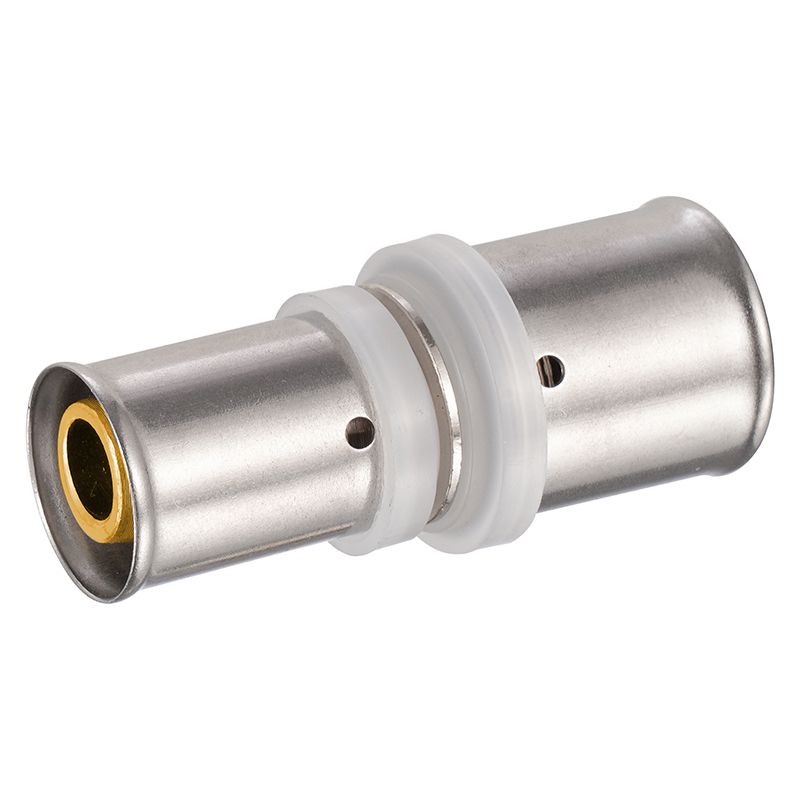

Acoplador recto reducido, HS220-002
  • Acoplador recto reducido, HS220-002
  • Acoplador recto reducido, HS220-002
Consulta
TAMAÑO D D1 L
20×16 20 16 53
25×16 25 16 59.5
25×20 25 20 59.5
32×20 32 20 59.5
32×25 32 25 66

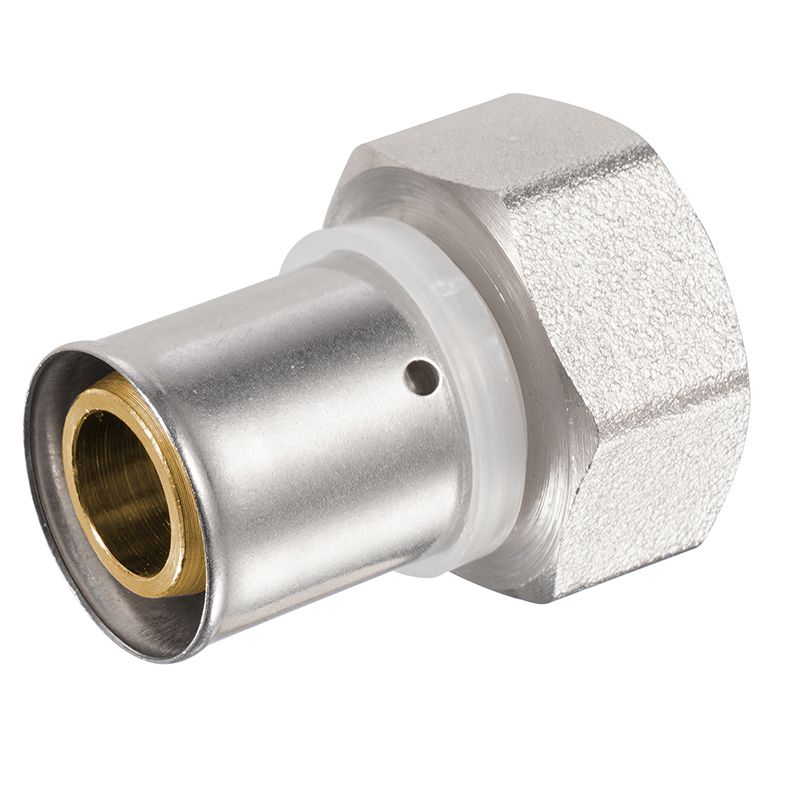

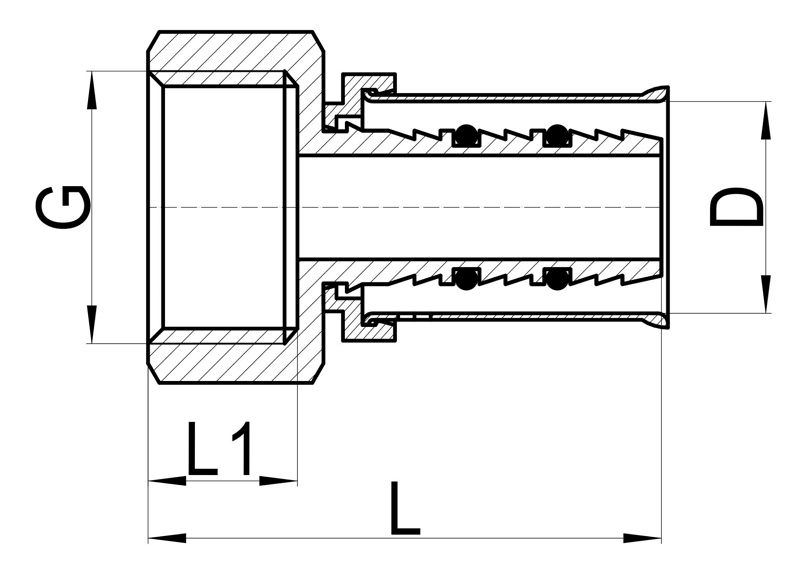

Acoplador hembra recto, HS220-003
  • Acoplador hembra recto, HS220-003
  • Acoplador hembra recto, HS220-003
Consulta
TAMAÑO D G L L1
16×3/8″F 16 3/8" 37 9
16×1/2″F 16 1/2″ 39.5 11.5
16×3/4″F 16 3/4″ 41 13
20×1/2″F 20 1/2″ 39.5 11.5
20×3/4″F 20 3/4″ 41 13
20×1″F 20 1″ 42 14
25×1/2″F 25 1/2″ 46 11.5
25×3/4″F 25 3/4″ 47.5 13
25×1″F 25 1″ 48.5 14
32×3/4″F 32 3/4″ 47.5 13
32×1″F 32 1″ 48.5 14

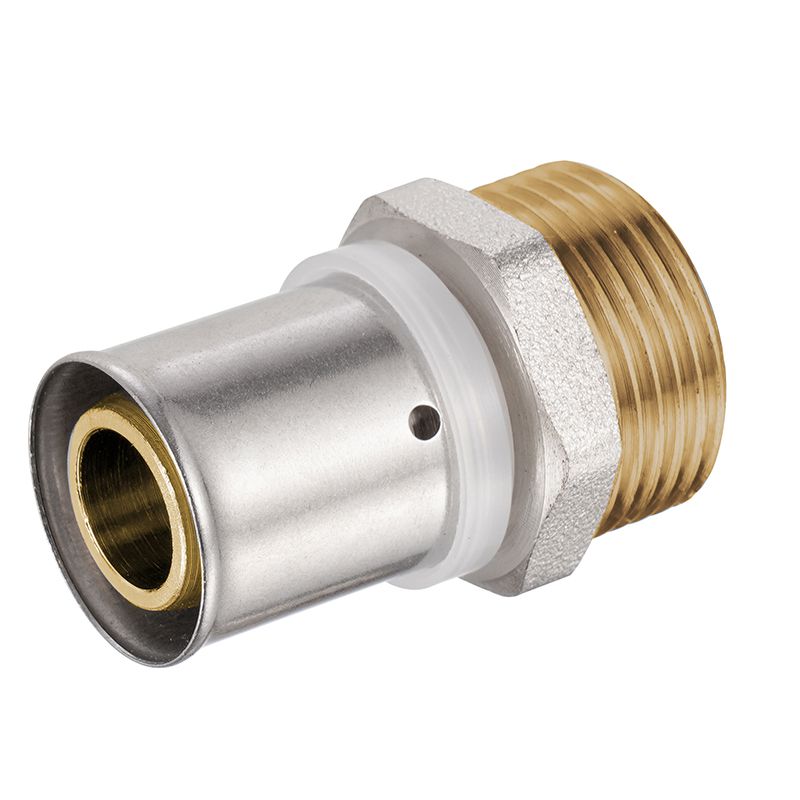

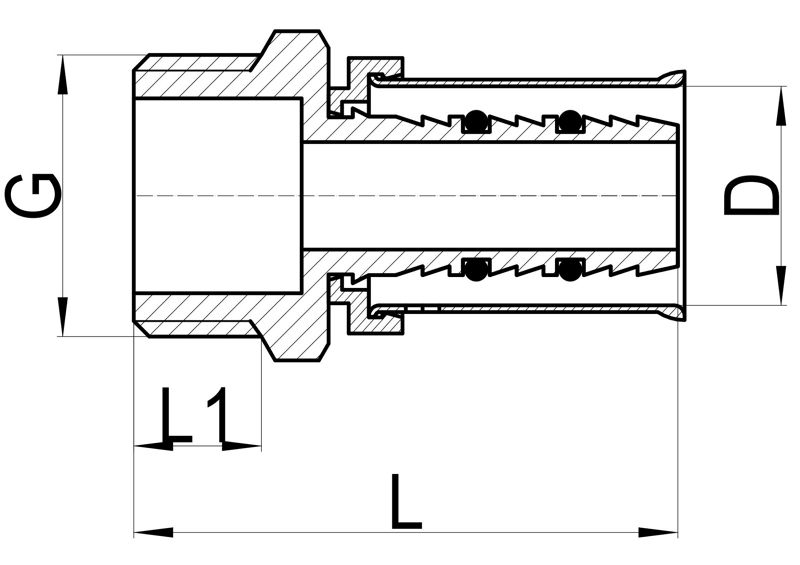

Acoplador macho recto, HS220-004
  • Acoplador macho recto, HS220-004
  • Acoplador macho recto, HS220-004
Consulta
TAMAÑO D G L L1
16×3/8″M 16 3/8″ 39.5 9
16×1/2″M 16 1/2″ 40.5 9.5
16×3/4″M 16 3/4″ 43 11
20×1/2″M 16 1/2″ 40.5 9.5
20×3/4″M 20 3/4″ 43 11
20×1″M 20 1″ 44.5 12.5
25×3/4″M 25 3/4″ 49.5 11
25×1″M 25 1″ 51 12.5
32×1″M 32 1″ 51 12.5

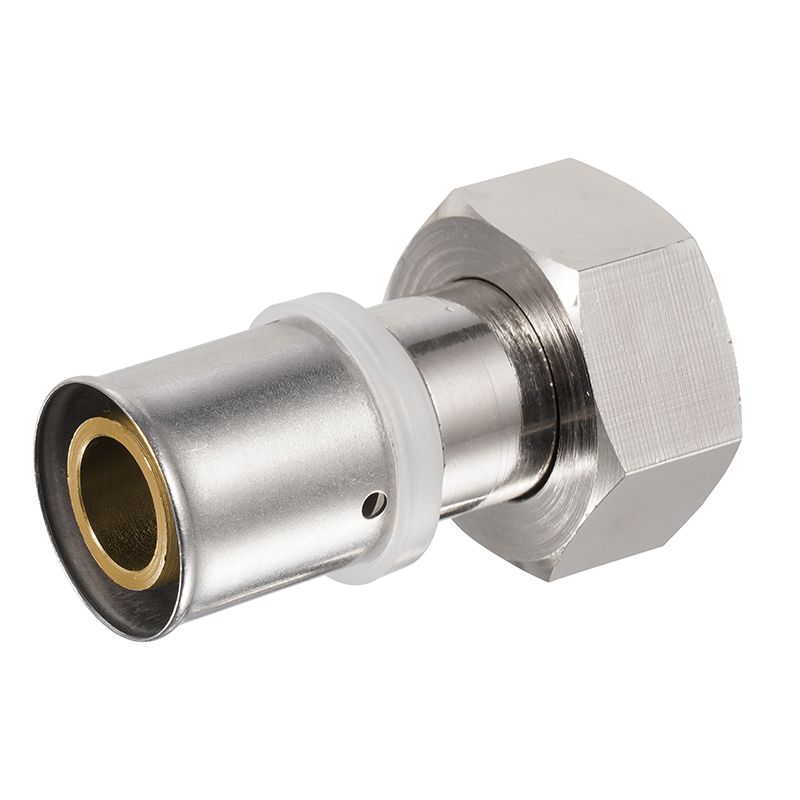

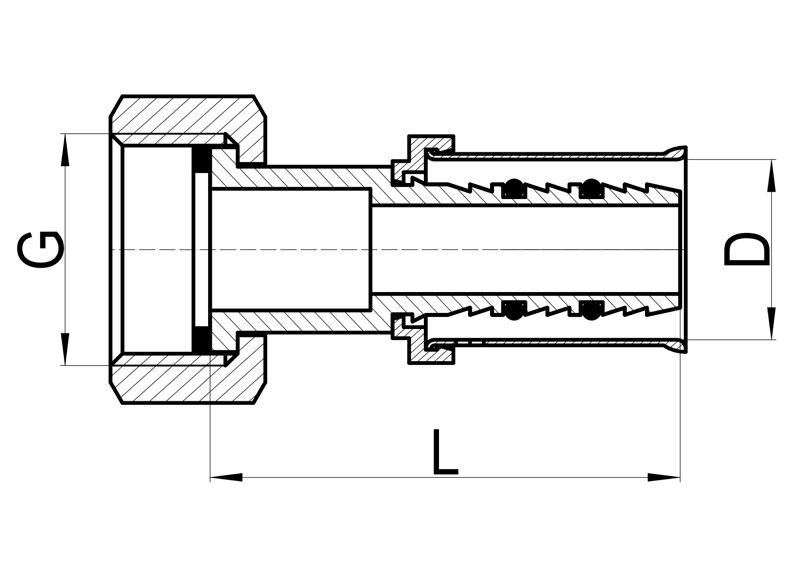

Acoplador recto con tuerca giratoria, HS220-014
  • Acoplador recto con tuerca giratoria, HS220-014
  • Acoplador recto con tuerca giratoria, HS220-014
Consulta
TAMAÑO D G L
16×1/2″F 16 1/2″ 42.5
20×1/2″F 20 1/2″ 45
20×3/4″F 20 3/4″ 44
32×1″F 32 1″ 54
Codo a presión de latón

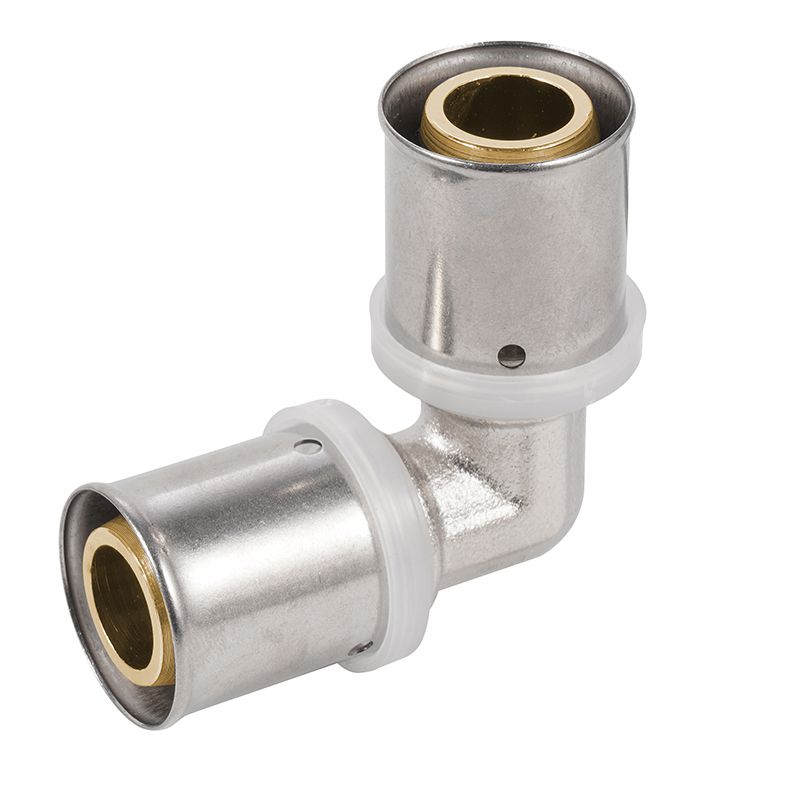

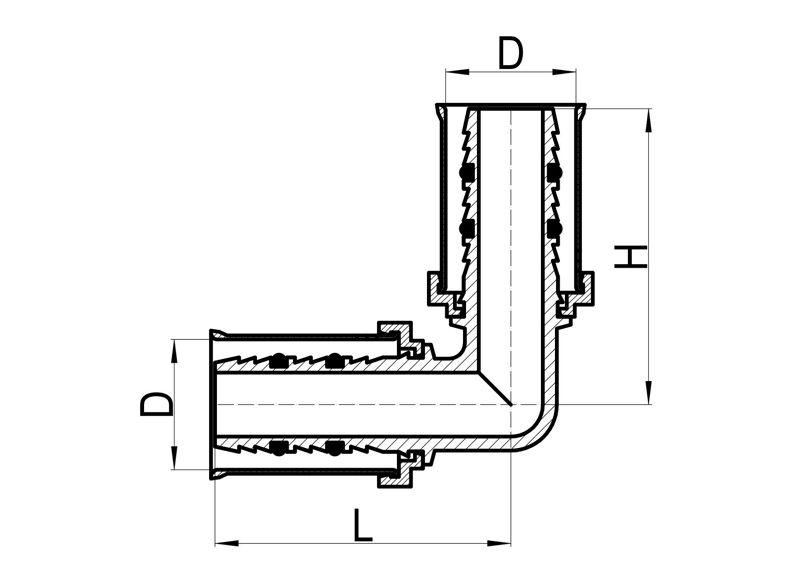

Codo, HS220-005
  • Codo, HS220-005
  • Codo, HS220-005
Consulta
TAMAÑO D L H1
16×16 16 37 37
20×20 20 39 39
25×25 25 48 48
32×32 32 51.5 51.5

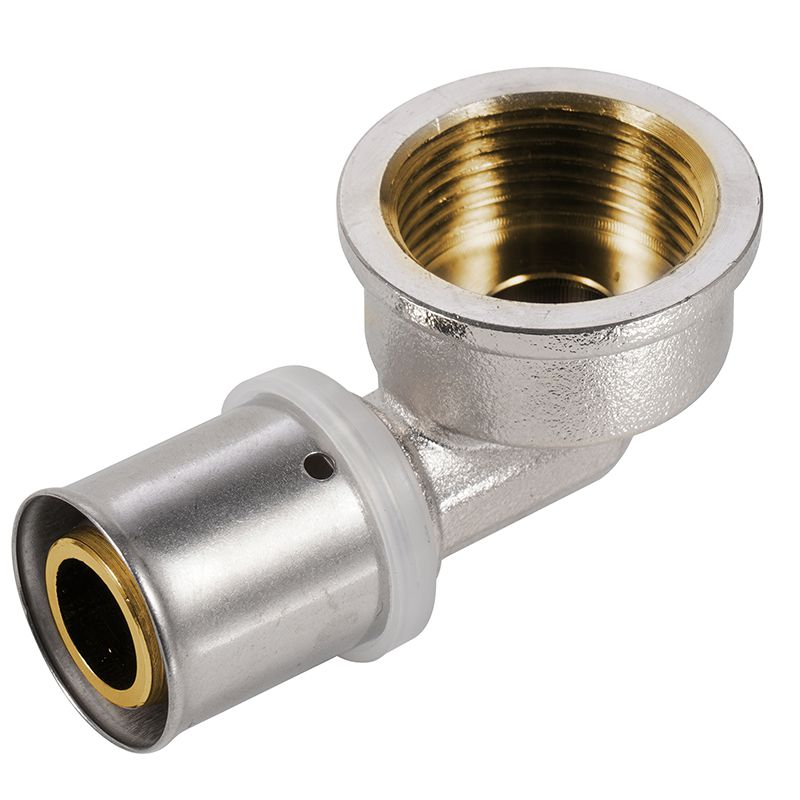

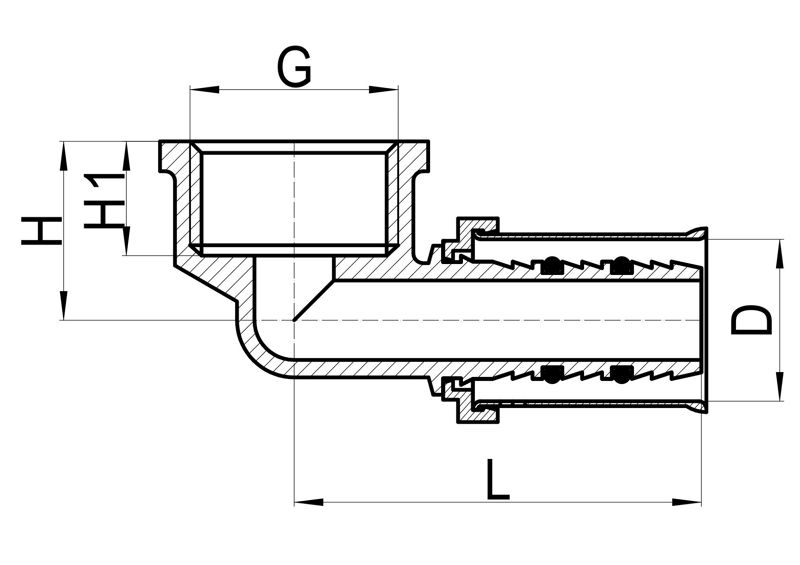

Codo hembra, HS220-006
  • Codo hembra, HS220-006
  • Codo hembra, HS220-006
Consulta
TAMAÑO D G L H H1
16×3/8″F 16 3/8″ 39 15 9
16×1/2″F 16 1/2″ 41 18 11.5
16×3/4″F 16 3/4″ 44.5 20 13
20×1/2″F 20 1/2″ 41 20 11.5
20×3/4″F 20 3/4″ 44.5 22 13
25×1/2″F 25 1/2″ 47.5 21.5 11.5
25×3/4″F 25 3/4″ 51 23.5 13
25×1″F 25 1″ 54.5 24.5 14
32×1/2″F 32 1/2″ 47.5 25 11.5
32×3/4″F 32 3/4″ 51 26 13
32×1″F 32 1″ 54.5 27.5 14

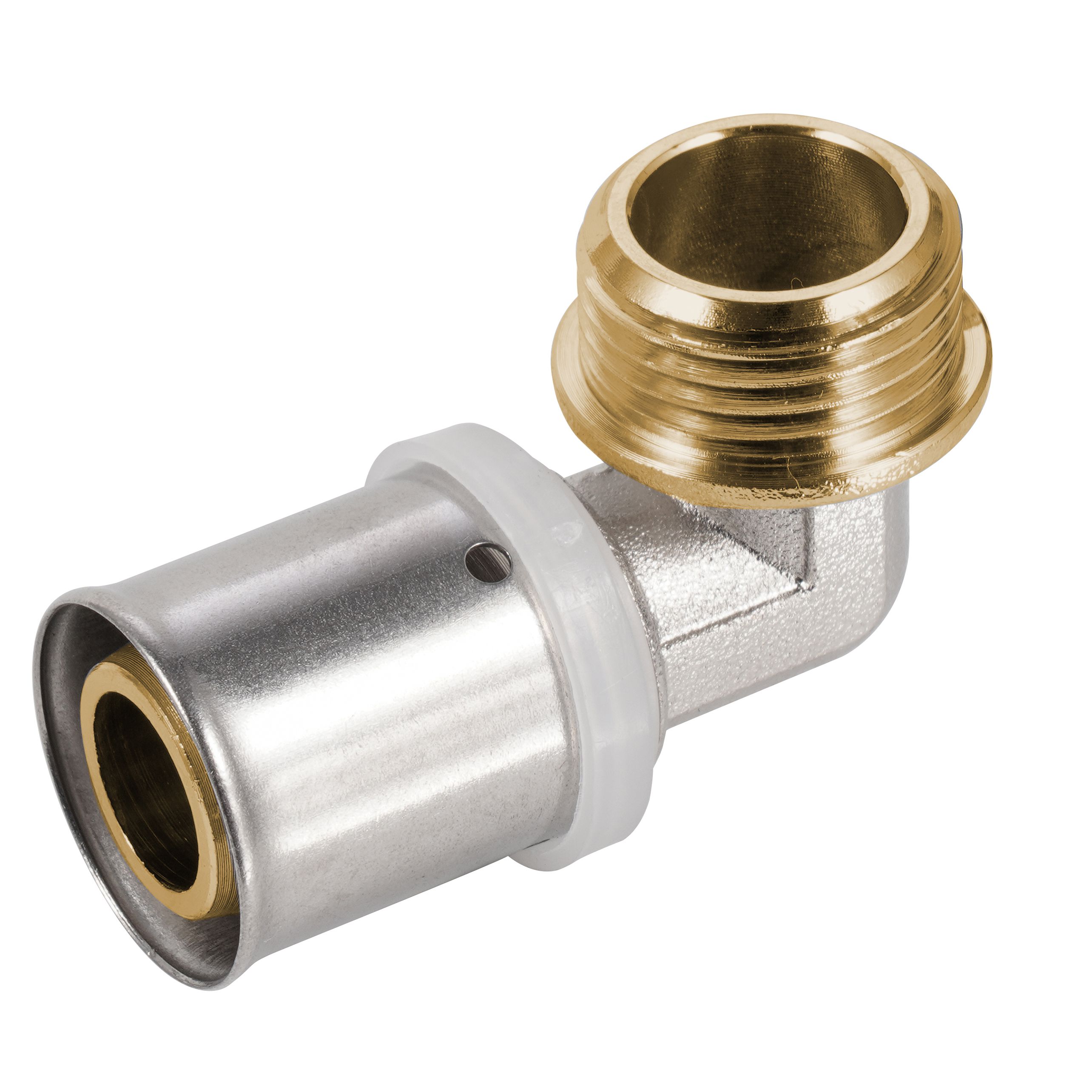

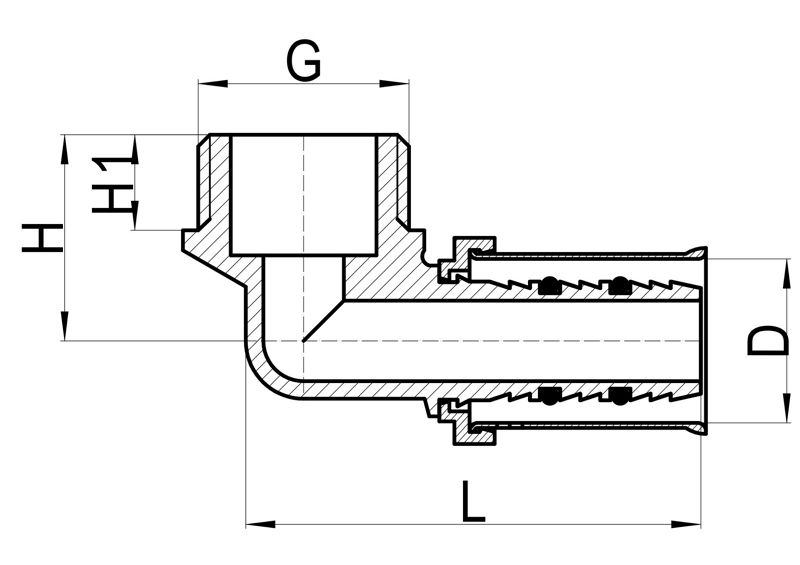

Codo macho, HS220-007
  • Codo macho, HS220-007
  • Codo macho, HS220-007
Consulta
TAMAÑO D G L H H1
16×3/8″M 16 3/8″ 37.5 20 9
16×1/2″M 16 1/2″ 39.5 20.5 9.5
16×3/4″M 16 3/4″ 42.5 22 11
20×1/2″M 20 1/2″ 39.5 22.5 9.5
20×3/4″M 20 3/4″ 42.5 24 11
25×3/4″M 25 3/4″ 49.5 27 11
25×1″M 25 1″ 53 29 12.5
32×3/4″M 32 3/4″ 49.5 30 11
32×1″M 32 1″ 53 32.5 12.5

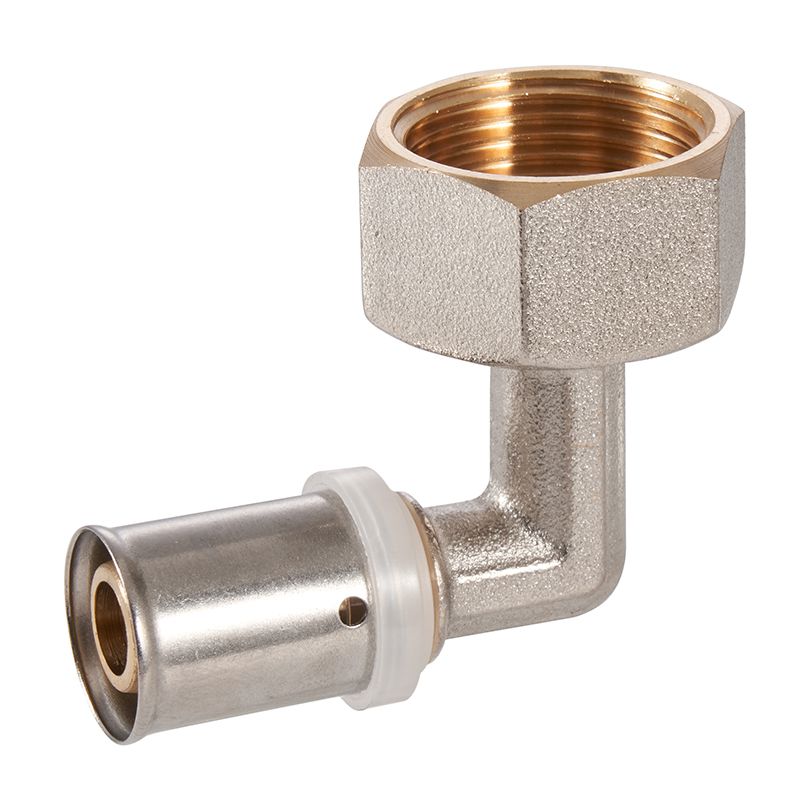

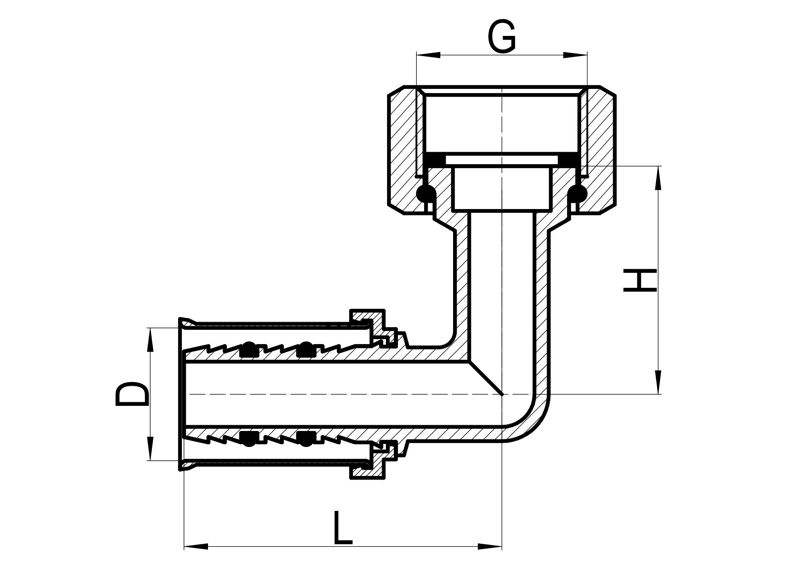

Codo con tuerca giratoria, HS220-015
  • Codo con tuerca giratoria, HS220-015
  • Codo con tuerca giratoria, HS220-015
Consulta
TAMAÑO D G L H
16×1/2″F 16 1/2″ 39 28
16×3/4″F 16 3/4″ 42.5 29
20×1/2″F 20 1/2″ 39 30
20×3/4″F 20 3/4″ 42.5 31

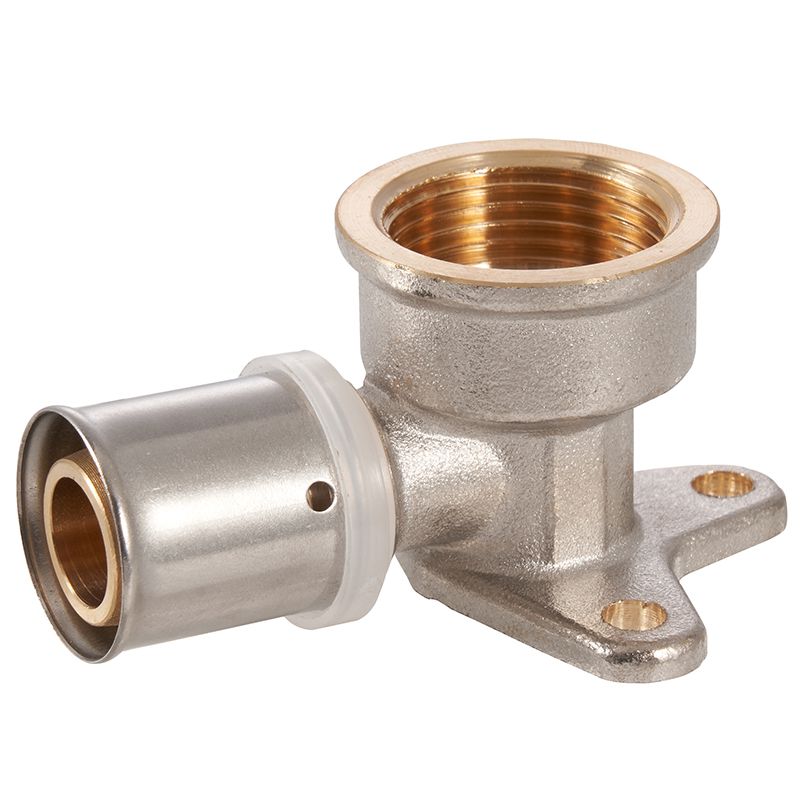

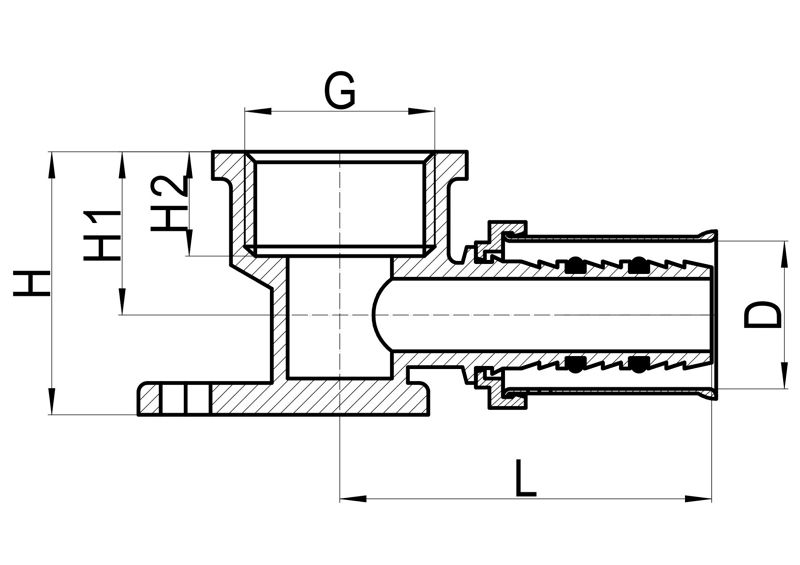

Codo con placa de pared C×FI, HS220-016
  • Codo con placa de pared C×FI, HS220-016
  • Codo con placa de pared C×FI, HS220-016
Consulta
TAMAÑO D G
16×1/2″F 16 1/2″
16×3/4″F 16 3/4″
20×1/2″F 20 1/2″
20×3/4″F 20 3/4″
25×3/4″F 25 3/4″
T a presión de latón

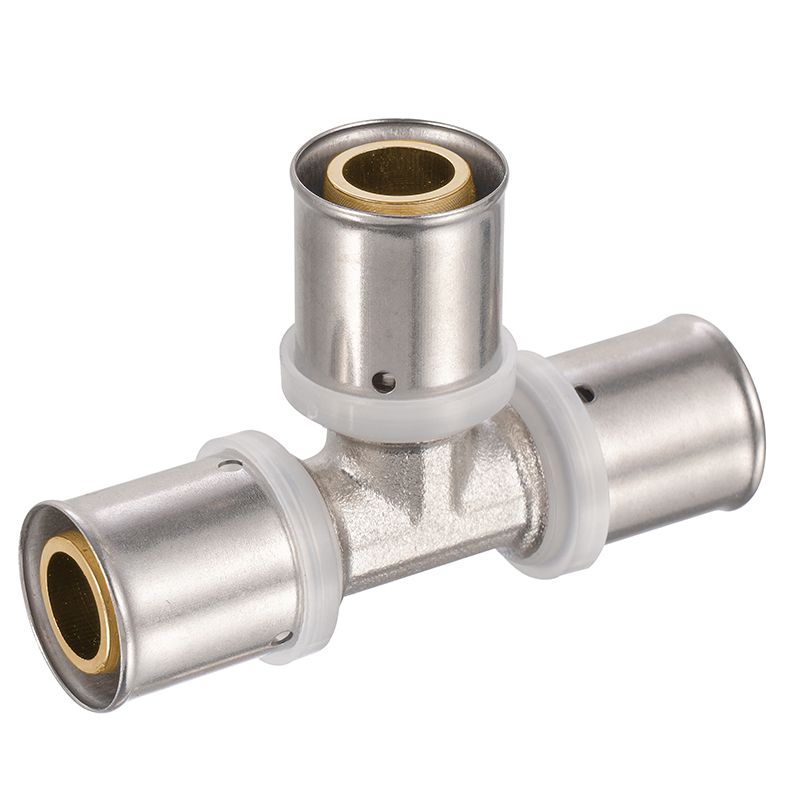

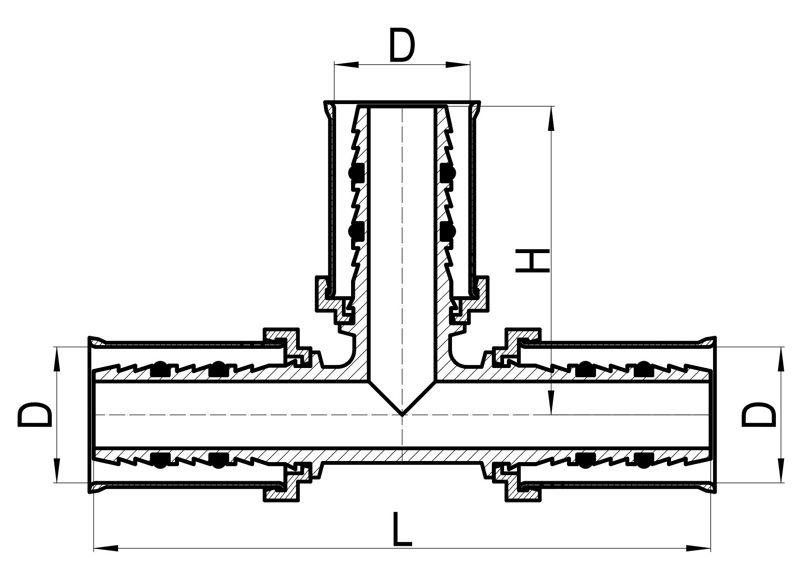

T , HS220-010
  • T , HS220-010
  • T , HS220-010
Consulta
TAMAÑO D L H
16×16×16 16 74 37
20×20×20 20 78 39
25×25×25 25 96 48
32×32×32 32 103 51.5

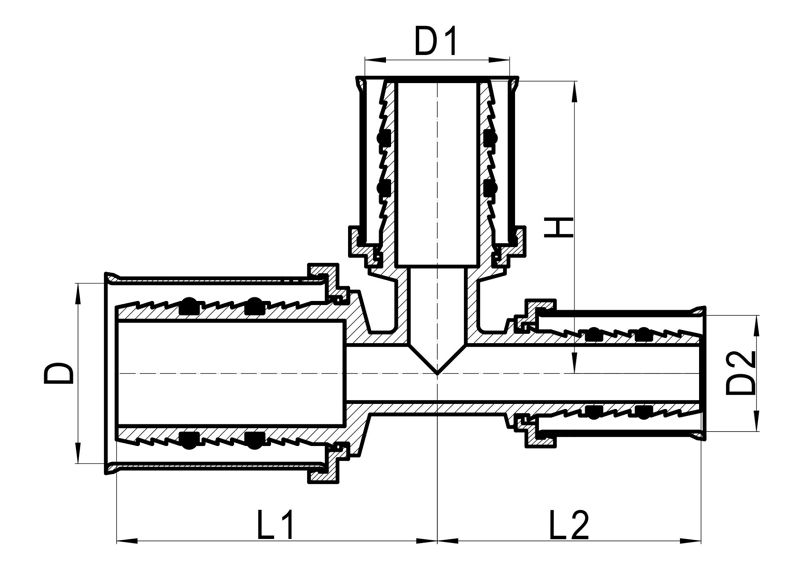

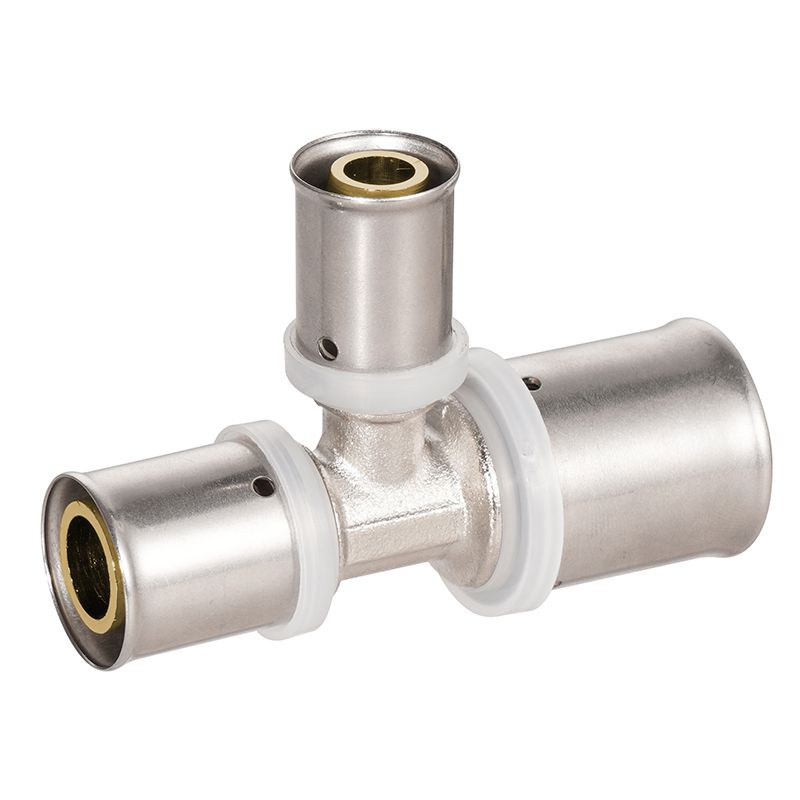

T reducida, HS220-011
  • Reducing Tee C×C×C, HS220-011
  • Reducing Tee C×C×C, HS220-011
Consulta
TAMAÑO D D1 D2 L1 L2 H
16×20×16 16 20 16 38 38 36
20×16×16 20 16 16 36 35 38
20×16×20 20 16 20 36 36 38
20×20×16 20 20 16 38 37 38
20×25×16 20 25 16 41 40 45
20×25×20 20 25 20 41 41 45
25×16×16 25 16 16 43 35 41
25×16×20 25 16 20 43 35 41
25×16×25 25 16 25 43 43 41
25×20×16 25 20 16 45 37 41
25×20×20 25 20 20 46 37 41
25×20×25 25 20 25 45 45 41
25×32×20 25 32 20 51 44 48
25×32×25 25 32 25 51 51 48
32×16×25 32 16 25 43 42 45
32×16×32 32 16 32 43 43 45
32×20×20 32 20 20 45 37 45
32×20×25 32 20 25 45 44 45
32×20×32 32 20 32 45 45 45
32×25×16 32 25 16 48 40.5 51
32×25×20 32 25 20 48 40.5 51
32×25×25 32 25 25 48 47 51
32×25×32 32 25 32 48 48 51

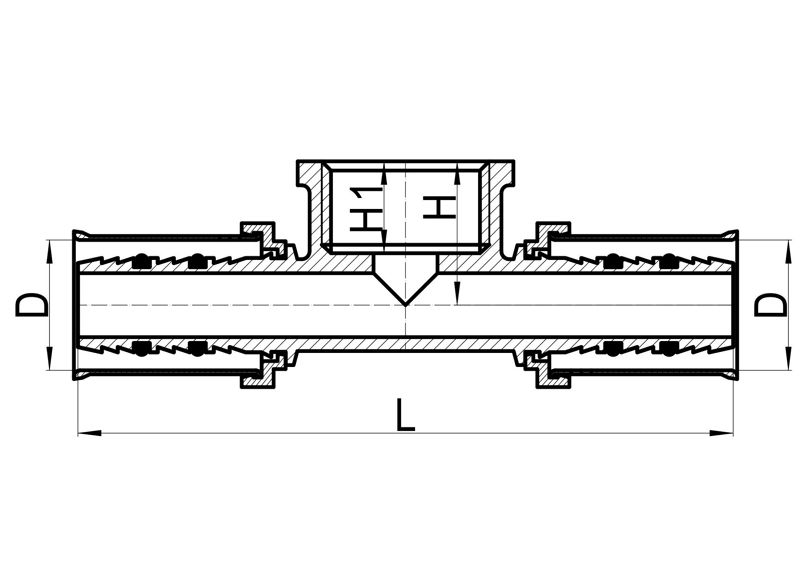

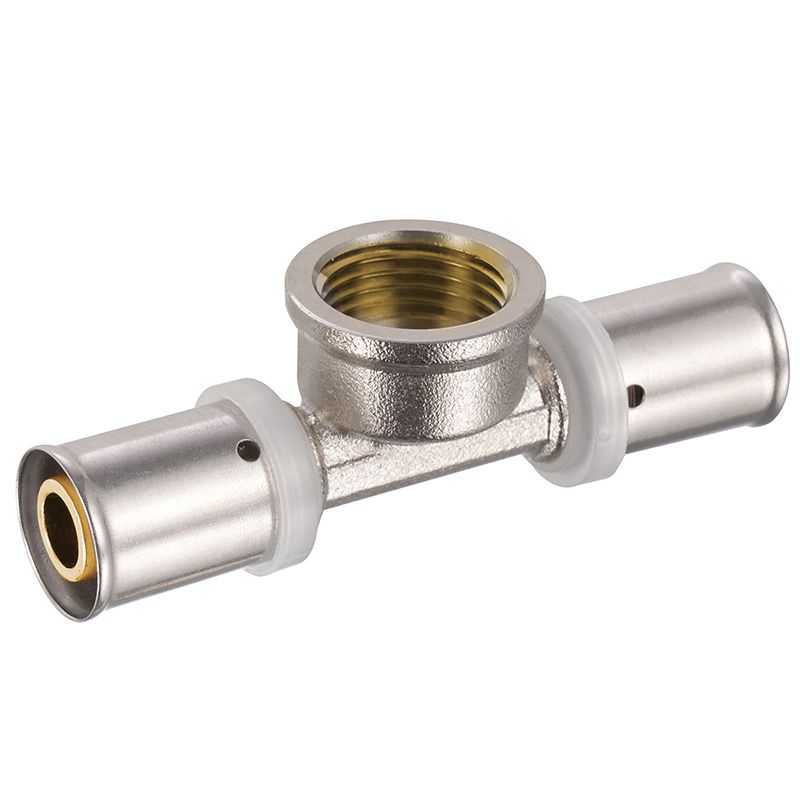

T hembra, HS220-012
  • T hembra, HS220-012
  • T hembra, HS220-012
Consulta
TAMAÑO D G L H H1
16×1/2″F×16 16 1/2″ 82 18 11.5
16×3/4″F×16 16 3/4″ 89 20 13
20×1/2″F×20 20 1/2″ 82 20 11.5
20×3/4″F×20 20 3/4″ 89 22 13
25×1/2″F×25 25 1/2″ 95 21.5 11.5
25×3/4″F×25 25 3/4″ 102 23.5 13
25×1″F×25 25 1″ 109 24.5 14
32×1/2″F×32 32 1/2″ 95 25 11.5
32×3/4″F×32 32 3/4″ 102 26 13
32×1″F×32 32 1″ 109 27.5 14

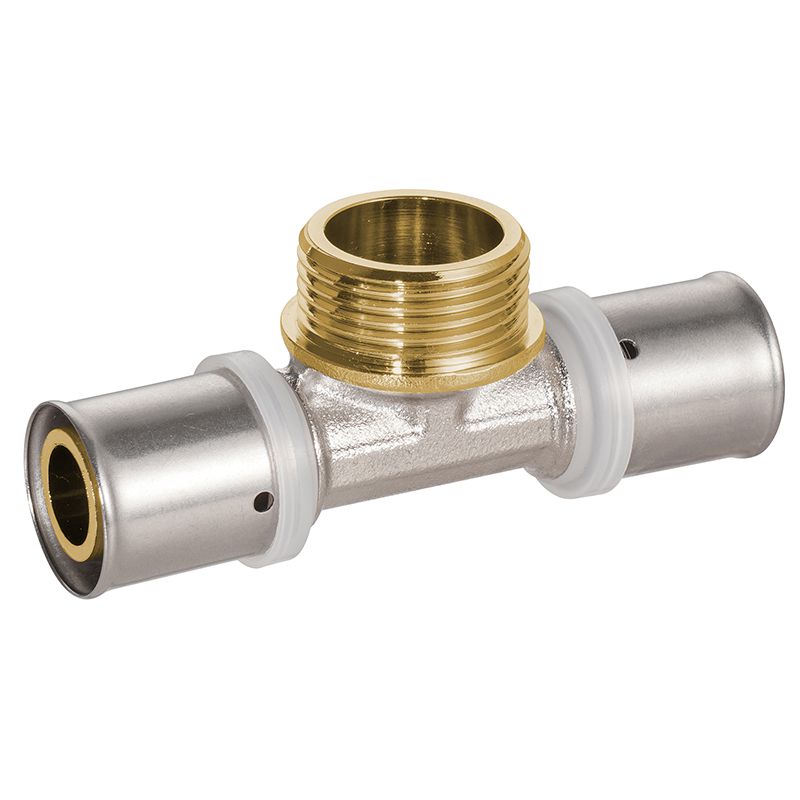

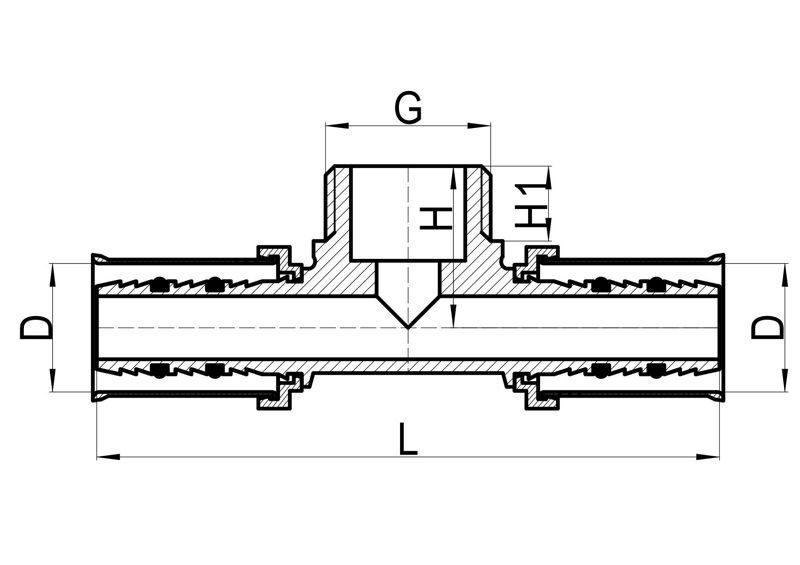

T macho, HS220-013
  • T macho, HS220-013
  • T macho, HS220-013
Consulta
TAMAÑO D G L H H1
16×1/2″M×16 16 1/2″ 79 20.5 9.5
20×1/2″M×20 20 1/2″ 79 22.5 9.5
20×3/4″M×20 20 3/4″ 85 24 11
25×3/4″M×25 25 3/4″ 99 27 11
25×1″M×25 25 1″ 106 29 12.5
32×1″M×32 32 1″ 106 32.5 12.5
