Conexión de Compresión, de Gran Tamaño ⌀75-90-110 HS160

Los accesorios de latón HS160 de alta gama están diseñados en conformidad con las normas DIN8076-1, garantizando un uso seguro y fiable en aplicaciones de distribución de agua. Confíe en nosotros para obtener lo mejor en accesorios de latón:

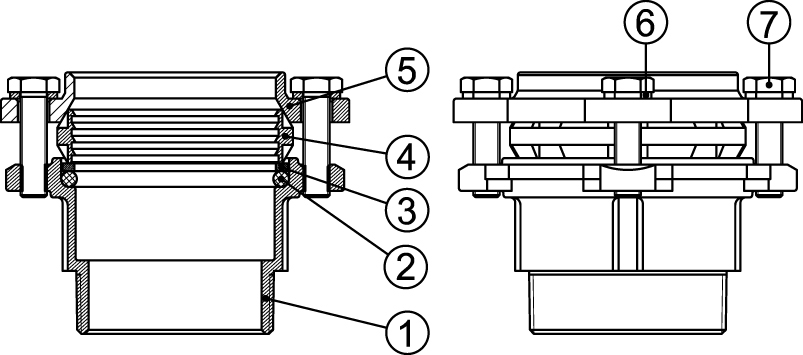

Item Descripción  Materiales
1 Cuerpo CW617N-4MS por forja en caliente
2 Junta tórica EPDM
3 Arandela A3
4 Compresión (Anillo -C)  HPb57-3
5 Tuerca CW617N-4MS
6 Junta SS304
7 Perno SS304
Características
  • Medidas disponibles de 75 mm a 110 mm
  • Se adapta a unión de tuberías de polietileno (PE) de baja, media y alta densidad
  • Cuerpo y tuerca fabricados en latón forjado en caliente según norma UNE-EN12165.
  • Temperatura mínima y máxima: -10°C a + 80°C
  • Presión máx. PN: 16 bar (PN-16)
  • Marcas para una trazabilidad total
  • De acuerdo a la norma DIN8076-1
  • Tubería adaptable: LDPE, MDPE, HDPE
  • Opciones de tratamiento superficial: bruto
  • Presión máx. PN: 16 bar (PN-16)
  • Roscas de fijación: ISO228/1
  • Adecuado para su uso en instalaciones de fontanería.

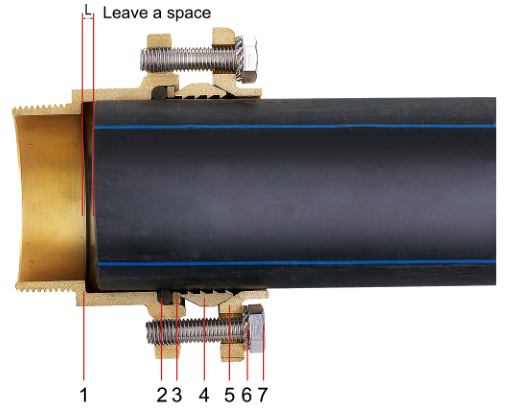

Estructura

Conexión de Compresión, de Gran Tamaño HS160
Conexión de Compresión, de Gran Tamaño HS160
Documento técnico del producto
Instrucciones de ensamblaje
  • Corte el tubo con el cortatubos o la sierra.
  • Limpie el tubo con la lima o la herramienta de rebaje.
  • Coloque el anillo de compresión, el anillo de arandela y la junta tórica en el tubo con delicadeza.
  • Introduzca completamente el tubo en todos los accesorios.
  • Colocar la tubería con todos los componentes dentro del cuerpo hasta que la tubería quede fija en su interior, asegurándose de que todos ellos se han desplazado a su posición final antes de darle el ajuste final.
  • Apretar la tuerca del cuerpo con el tornillo.
Normas de seguridad
  • El personal que realice el trabajo debe estar debidamente capacitado en el uso seguro de herramientas y ser capaz de identificar los peligros y riesgos asociados a los distintos pasos de ensamblaje.
  • Elija la herramienta adecuada para cada paso.
  • Asegúrese de que las herramientas sean de buena calidad y estén bien conservadas.
  • Evite los ambientes que dificulten el montaje.
  • Siga todas las instrucciones de ensamblaje al pie de la letra.
  • Acoplamiento recto
  • Codo
  • T
Acoplamiento recto de compresión de latón grande

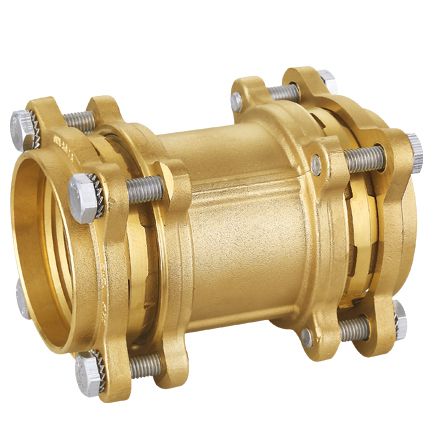

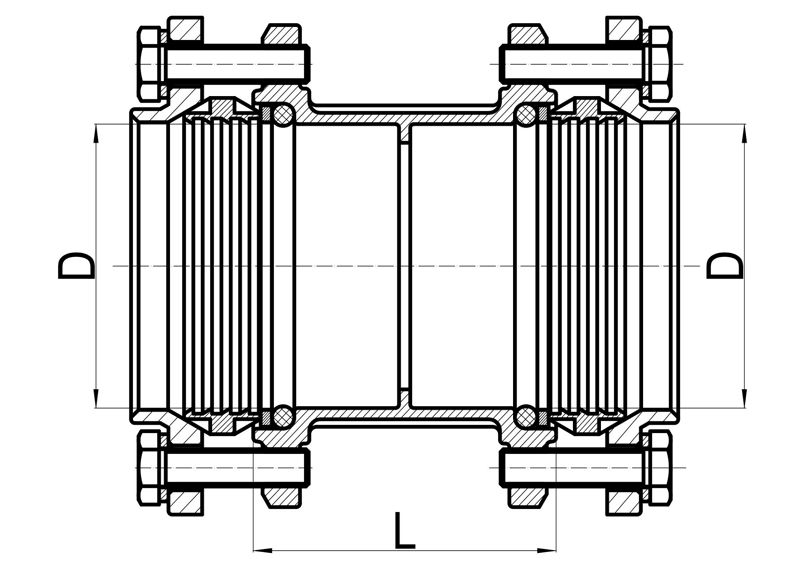

Acoplamiento recto C×C, HS160-001
  • Acoplamiento recto C×C, HS160-001
  • Acoplamiento recto C×C, HS160-001
Consulta
TAMAÑO D L
75×75 76 81
90×90 91 90
110×110 111 110

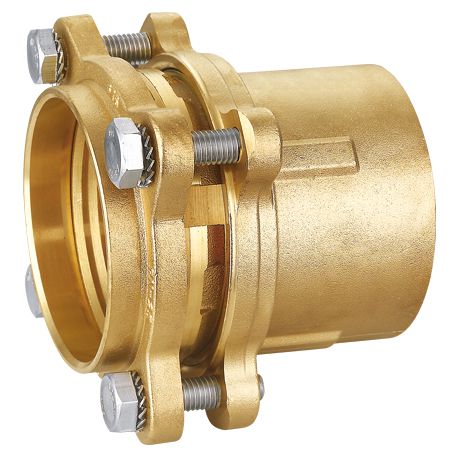

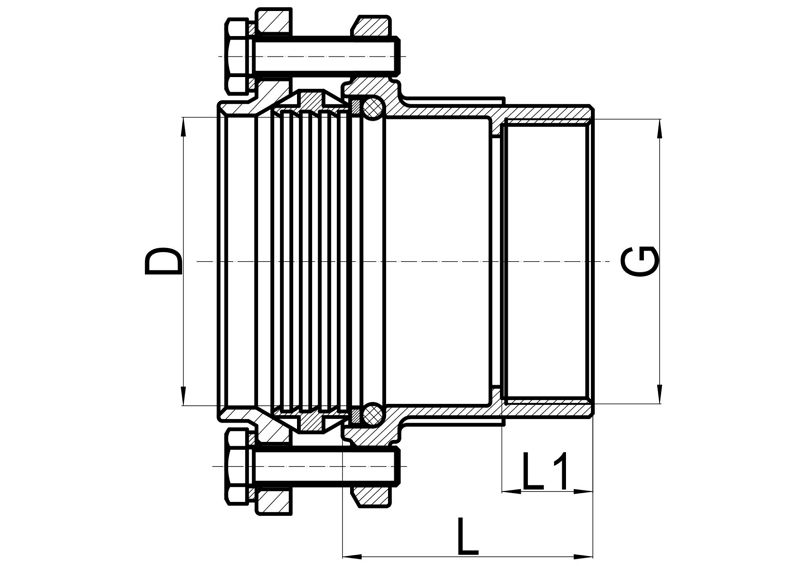

Racor hembra recto C×FI, HS160-002
  • Racor hembra recto C×FI, HS160-002
  • Racor hembra recto C×FI, HS160-002
Consulta
TAMAÑO D G L L1
75×2 1/2''F 76 2 1/2'' 66 24
90×3''F 91 3'' 72 25
110×4''F 111 4'' 85.5 28

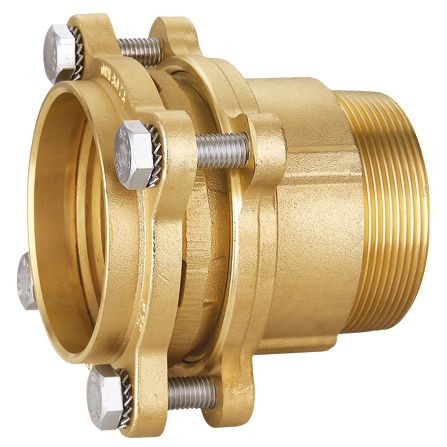

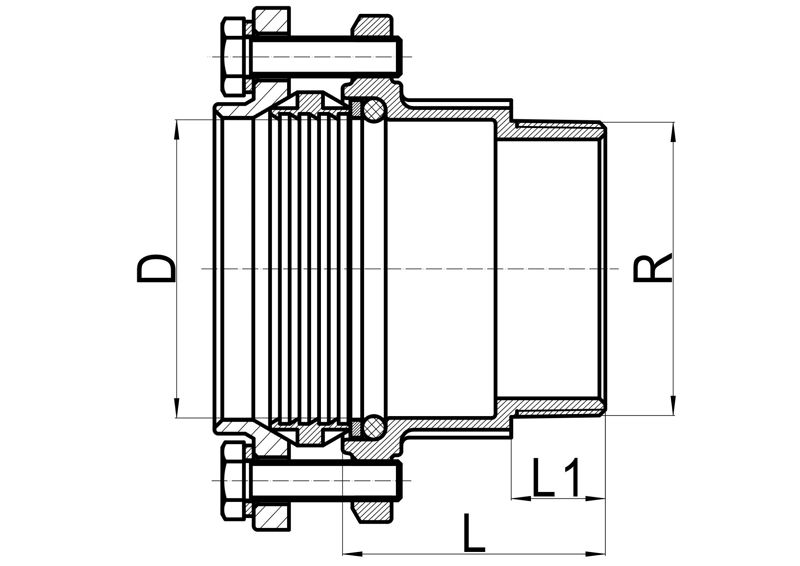

Racor macho recto C×MI, HS160-003
  • Racor macho recto C×MI, HS160-003
  • Racor macho recto C×MI, HS160-003
Consulta
TAMAÑO D R L L1
75×2 1/2''M 76 2 1/2'' 67 24
90×3''M 91 3'' 72.5 25
110×4''M 111 4'' 85.5 28
Codo de compresión de latón grande

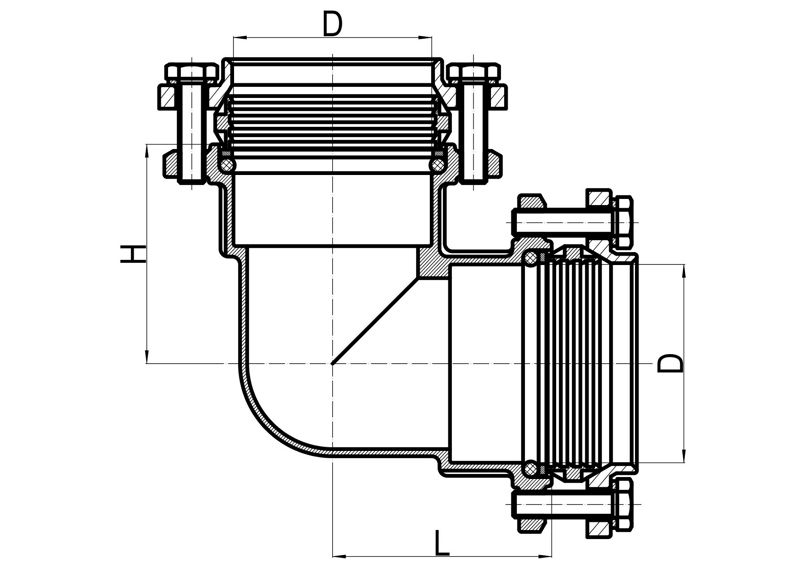

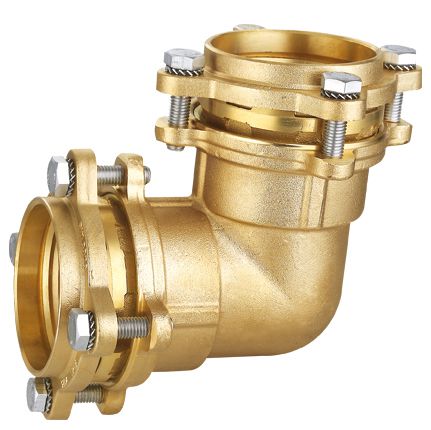

Codo simétrico C×C, HS160-004
  • Codo simétrico C×C, HS160-004
  • Codo simétrico C×C, HS160-004
Consulta
TAMAÑO D L H
75×75 76 84 84
90×90 91 98.5 98.5
110×110 111 120 120

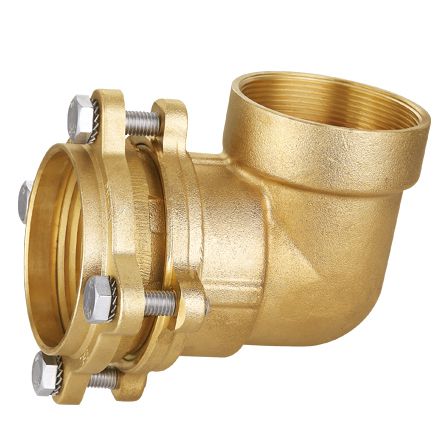

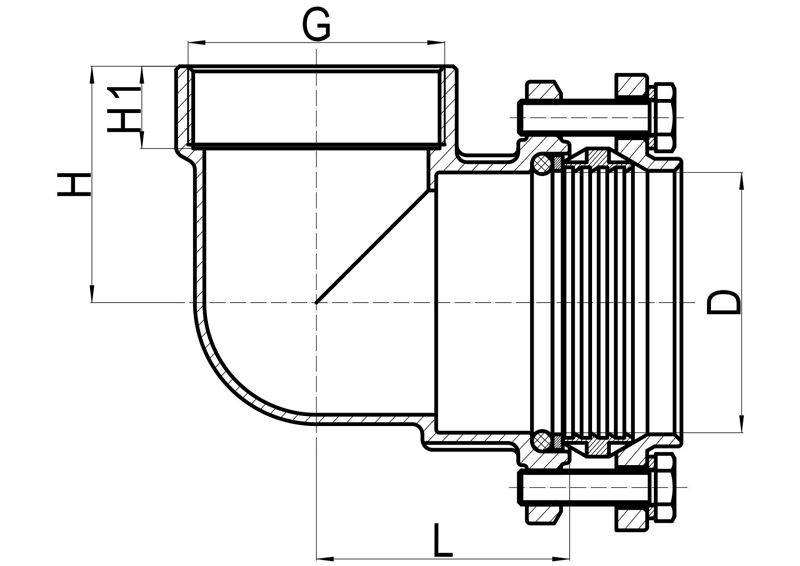

Codo hembra C×FI, HS160-005
  • Codo hembra C×FI, HS160-005
  • Codo hembra C×FI, HS160-005
Consulta
TAMAÑO D G L H H1
75×2 1/2''F 76 2 1/2'' 74 69 24
90×3''F 91 3'' 85.5 78 25
110×4''F 111 4'' 102 94 28

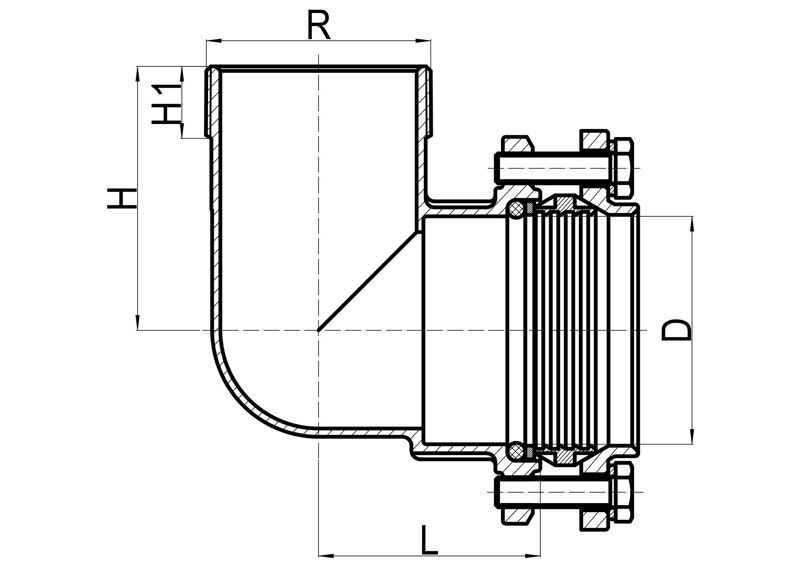

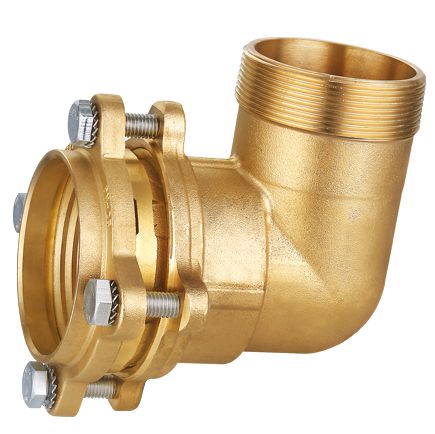

Codo macho C×MI, HS160-006
  • Codo macho C×MI, HS160-006
  • Codo macho C×MI, HS160-006
Consulta
TAMAÑO D R L H H1
75×2 1/2''M 76 2 1/2'' 74 88 24
90×3''M 91 3'' 85.5 98 25
110×4''M 111 4'' 102 112 29
T de compresión de latón grande

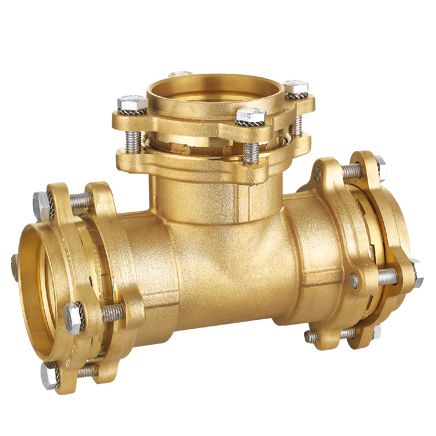

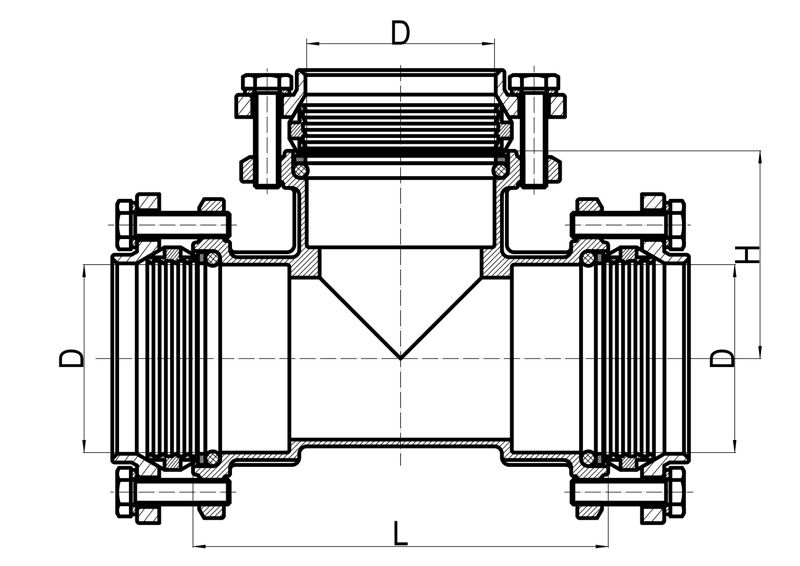

T simétrica C×C×C, HS160-007
  • T simétrica C×C×C, HS160-007
  • T simétrica C×C×C, HS160-007
Consulta
TAMAÑO D L H
75×75×75 76 168 84
90×90×90 91 197 98.5
110×110×110 111 240 120

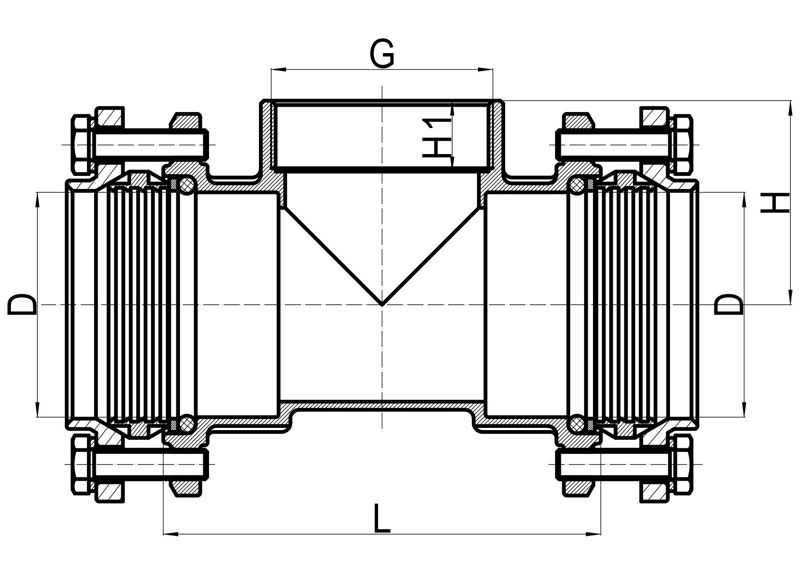

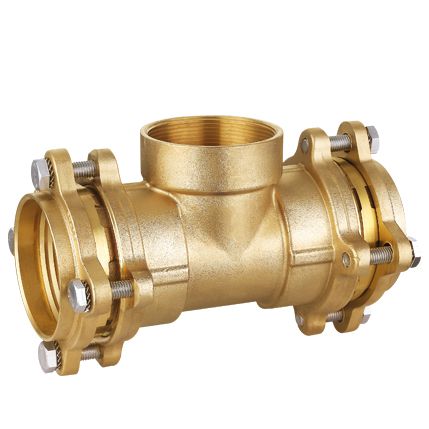

T hembra C×C×FI, HS160-008
  • T hembra C×C×FI, HS160-008
  • T hembra C×C×FI, HS160-008
Consulta
TAMAÑO D G L H H1
75×2 1/2''F 76 2 1/2'' 148 69 24
90×3''F 91 3'' 171 78 25
110×4''F 111 4'' 204 94 28
