Conexión de Compresión, de Alta Resistencia HS130

Los accesorios de compresión de latón, HS130 con conexión hembra para tuberías de PE de Honson; están diseñados bajo los requerimientos de la norma DIN8076-1 para emplearlas en la distribución de agua.

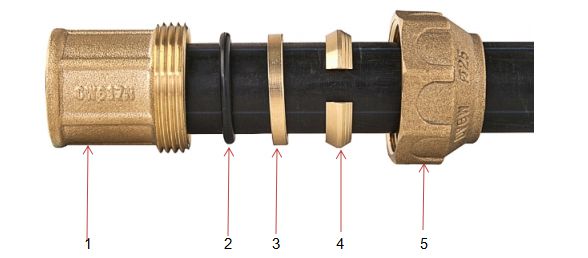

Item Descripción Materiales
1 Cuerpo CW617N-4MS
2 Junta tórica EPDM
3 Arandela CW617N-4MS
4 Compresión (Anillo -C)  CW617N-4MS
5 Tuerca CW617N-4MS

Estructura

Conexión de Compresión, de Alta Resistencia HS130
Documento técnico del producto
Características
  • Indicado para su uso en instalaciones de fontanería y calefacción.
  • Aprobado por DVGW
  • Conforme a la norma DIN8076-1
  • Tubo compatible: LDPE, MDPE, HDPE
  • Cuerpo y tuerca fabricados en latón forjado en caliente según norma UNE-EN12165
  • Variedad de medidas desde 20mm hasta 63mm
  • Temperatura de trabajo: -10°C a + 80°C
  • Presión máxima PN: 16 bar (PN-16)
  • Marcas para una trazabilidad total
  • Opciones de tratamiento superficial: bruto
  • Roscas de fijación: ISO228/1
  • Acoplador recto
  • Codo
  • Te
Acoplador recto de compresión de latón

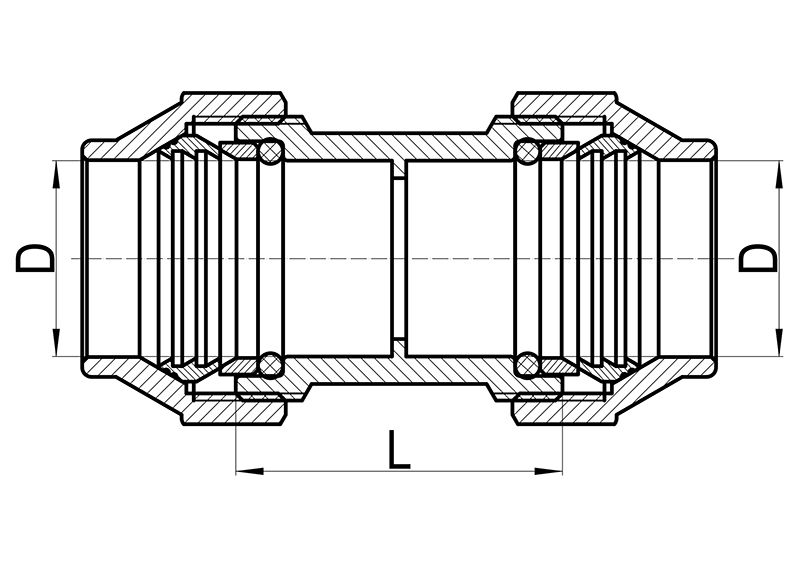

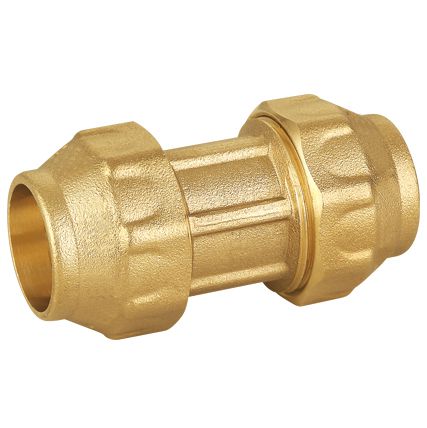

Acoplador recto simétrico C×C, HS130-001
  • Acoplador recto simétrico C×C, HS130-001
  • Acoplador recto simétrico C×C, HS130-001
Consulta
TAMAÑO D L
20×20 20.7 34.5
25×25 25.8 40
32×32 33 48
40×40 41.5 55.5
50×50 51 64
63×63 64 72

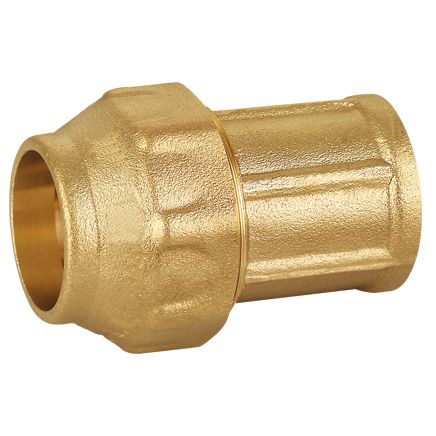

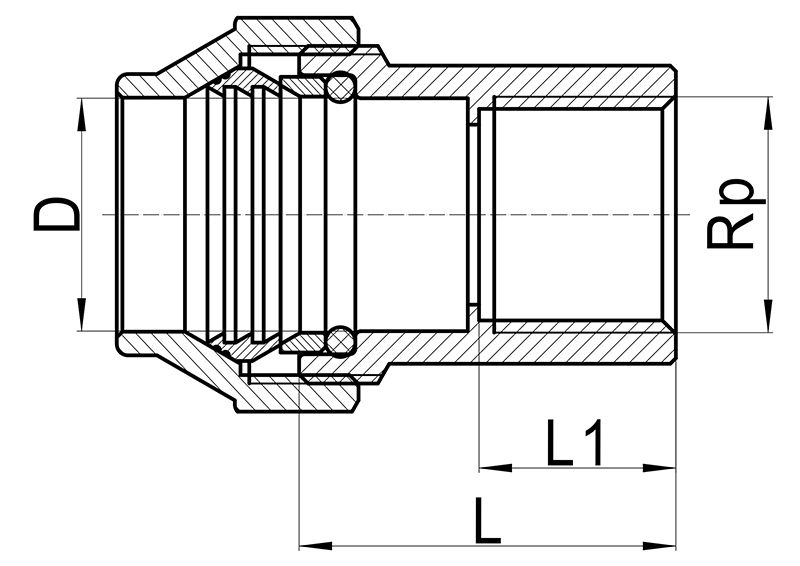

Acoplador hembra recto C×FI, HS130-002
  • Acoplador hembra recto C×FI, HS130-002
  • Acoplador hembra recto C×FI, HS130-002
Consulta
TAMAÑO D Rp L L1
20×1/2''F 20.7 1/2'' 33.5 17.5
25×3/4''F 25.8 3/4'' 37.5 19
32×1''F 33 1'' 45 22
40×1 1/4''F 41.5 1 1/4'' 53 25
50×1 1/2''F 51 1 1/2'' 57 25
63×2''F 64 2'' 67.5 29

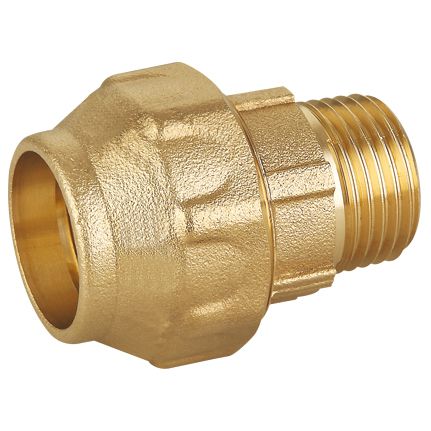

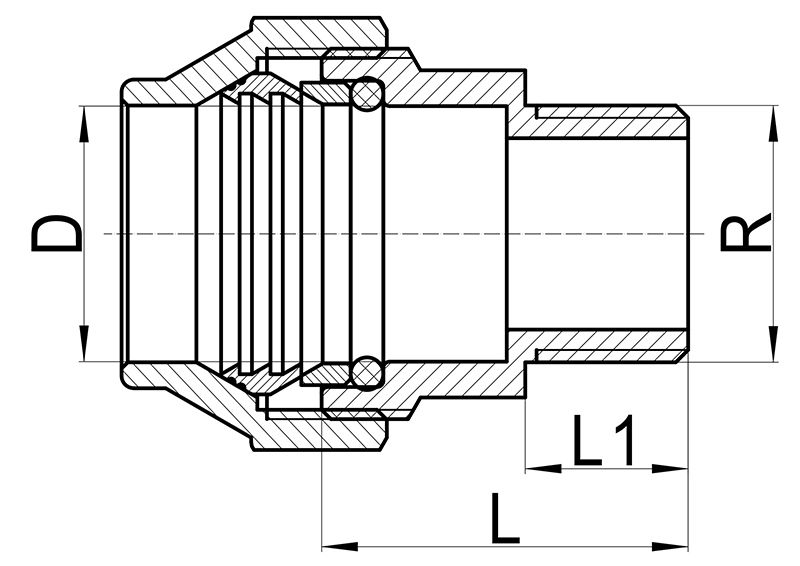

Acoplador macho recto C×MI, HS130-003
  • Acoplador macho recto C×MI, HS130-003
  • Acoplador macho recto C×MI, HS130-003
Consulta
TAMAÑO D R L L1
20×1/2''M 20.7 1/2'' 30 13.2
25×3/4''M 25.8 3/4'' 34 14.5
32×1''M 33 1'' 41 16.8
40×1 1/4''M 41.5 1 1/4'' 51.5 22
50×1 1/2''M 51 1 1/2'' 56 22
63×2''M 64 2'' 66.5 26.5

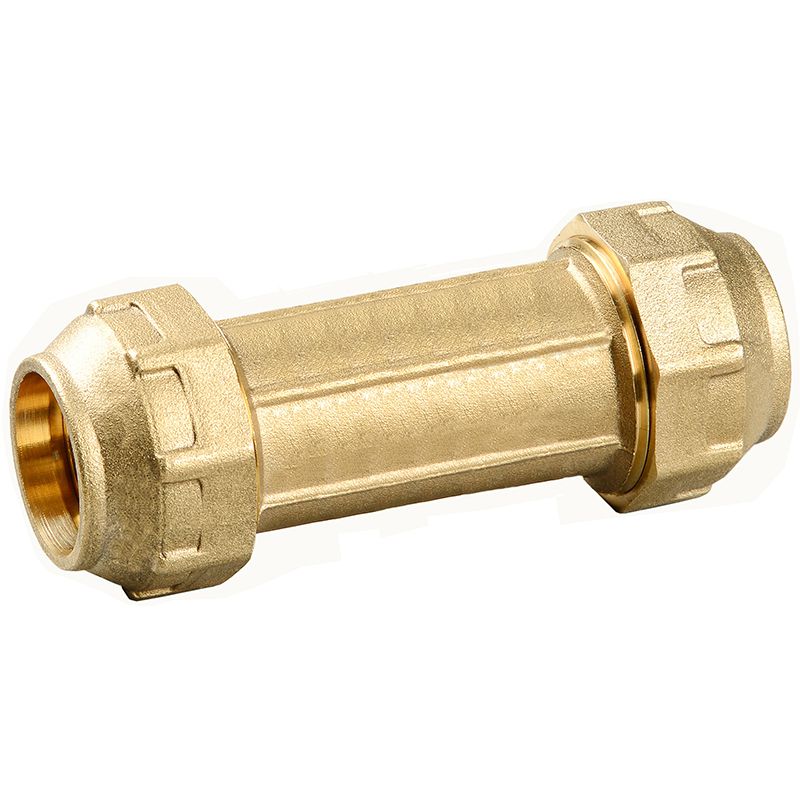

Acoplamiento de reparación por compresión, HS130-011
  • Acoplamiento de reparación por compresión, HS130-011
Consulta
TAMAÑO D L
20×20 20.7 95
25×25 25.8 95
32×32 33 97.5
40×40 41.5 109
50×50 51 116
63×63 64 124

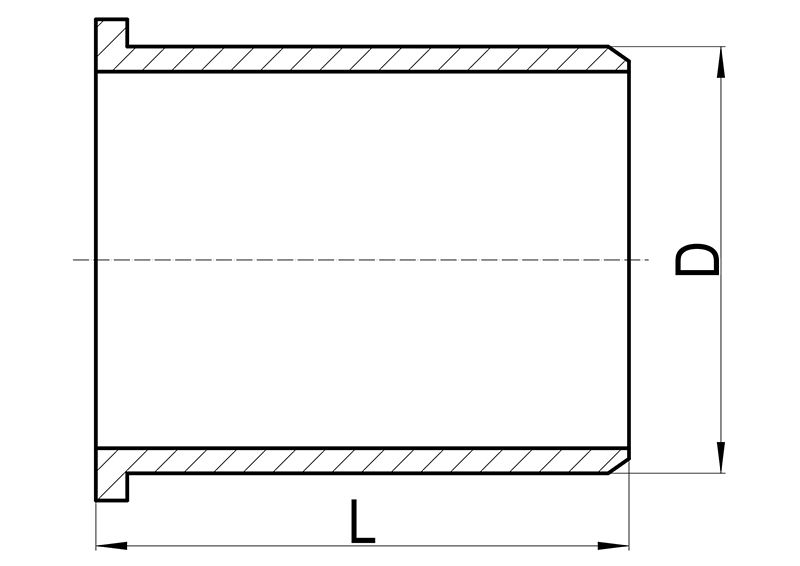

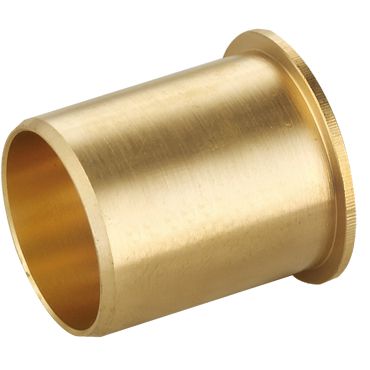

Cono de presión interna / Manguito en línea, HS130-012
  • Cono de presión interna / Manguito en línea, HS130-012
  • Cono de presión interna / Manguito en línea, HS130-012
Consulta
TAMAÑO D L
20 15.4 22
25 20.4 25.5
32 25.8 31.5
40 32.6 39
50 40.3 45
63 50.7 53
Codo de compresión de latón

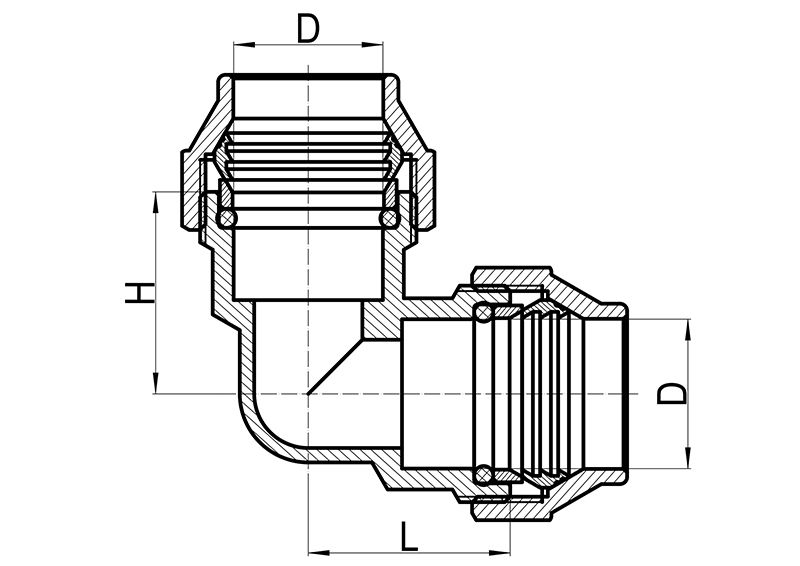

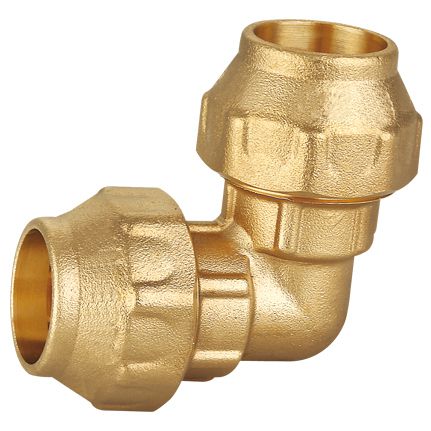

Codo simétrico C×C, HS130-004
  • Codo simétrico C×C, HS130-004
  • Codo simétrico C×C, HS130-004
Consulta
TAMAÑO D L H
20×20 20.7 28 28
25×25 25.8 34 34
32×32 33 39 39
40×40 41.5 49 49
50×50 51 57 57
63×63 64 69 69

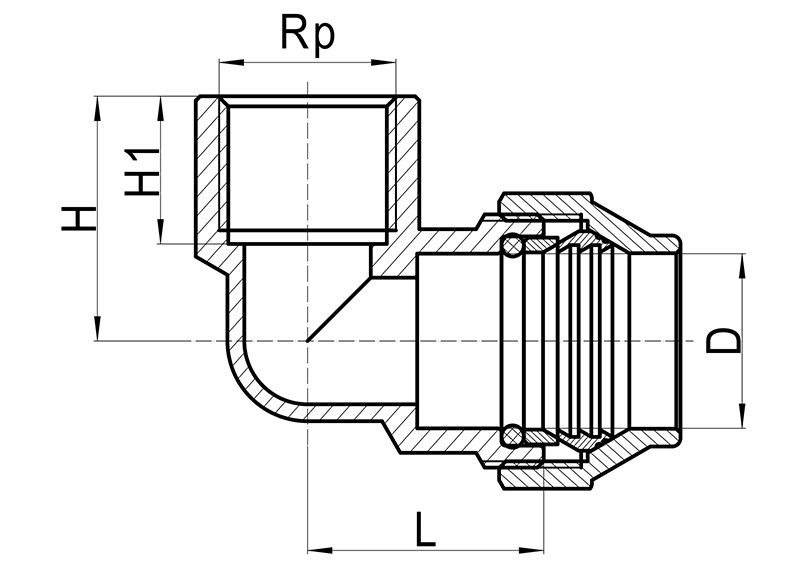

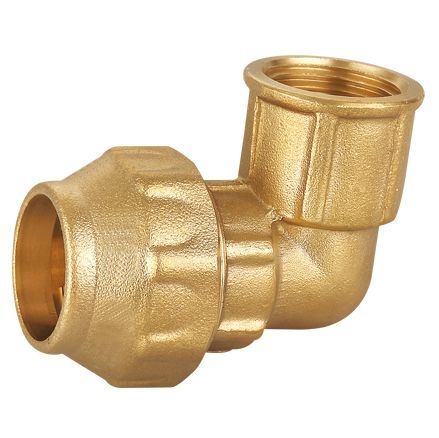

Codo hembra C×FI, HS130-005
  • Codo hembra C×FI, HS130-005
  • Codo hembra C×FI, HS130-005
Consulta
TAMAÑO D Rp L H H1
20×1/2''F 20.7 1/2'' 28 29 17.5
25×3/4''F 25.8 3/4'' 34 36.5 19
32×1''F 33 1'' 39 42 22
40×1 1/4''F 41.5 1 1/4'' 49 48 25
50×1 1/2''F 51 1 1/2'' 57 51.5 25
63×2''F 64 2'' 69 60.5 29

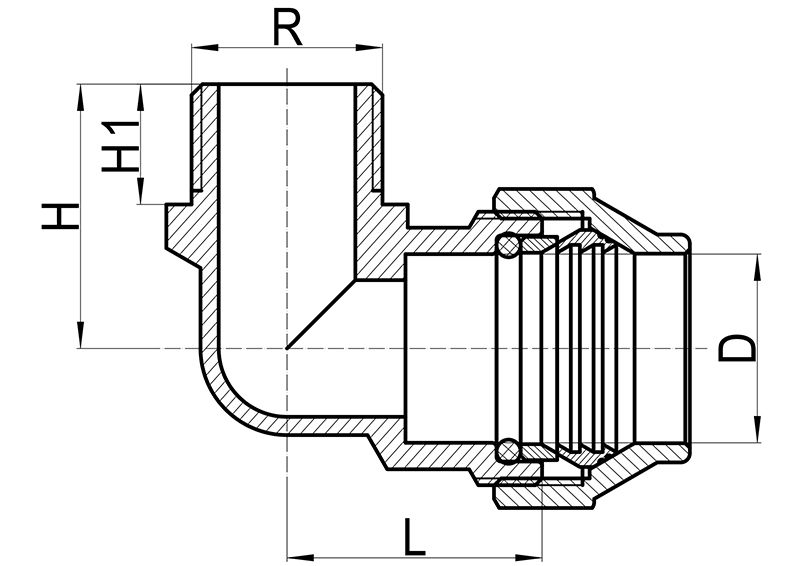

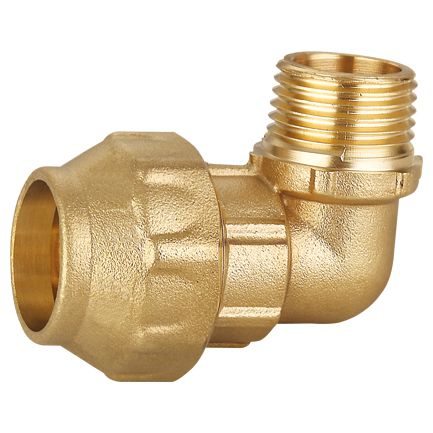

Codo macho C×MI, HS130-006
  • Codo macho C×MI, HS130-006
  • Codo macho C×MI, HS130-006
Consulta
TAMAÑO D R L H H1
20×1/2''M 20.7 1/2'' 28 29 13.2
25×3/4''M 25.8 3/4'' 34 32.5 14.5
32×1''M 33 1'' 39 38 16.8
40×1 1/4''M 41.5 1 1/4'' 49 48.5 22
50×1 1/2''M 51 1 1/2'' 57 53 22
63×2''M 64 2'' 69 67 26.5

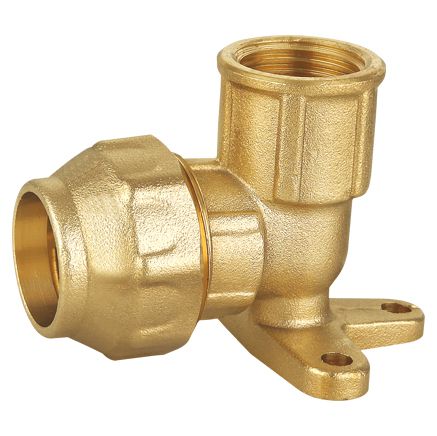

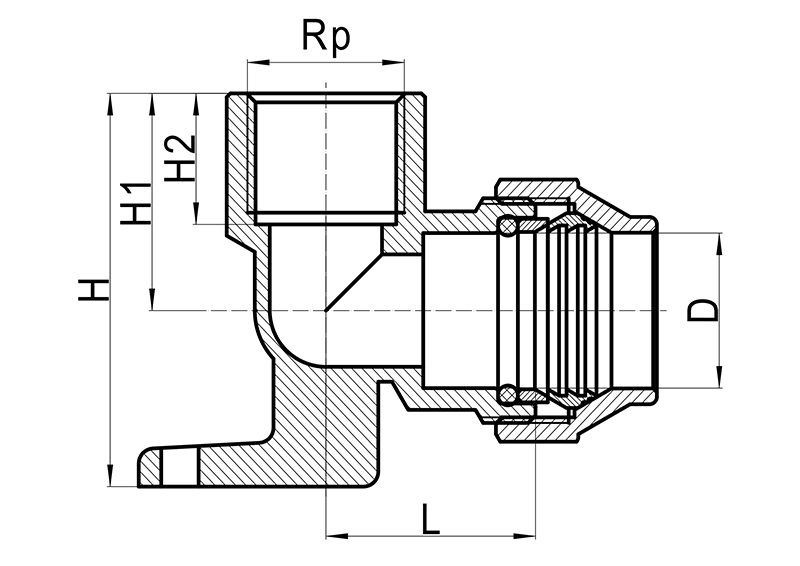

Codo con placa de pared C×FI, HS130-007
  • Codo con placa de pared C×FI, HS130-007
  • Codo con placa de pared C×FI, HS130-007
Consulta
TAMAÑO D Rp L H H1 H2
20×1/2''F 20.7 1/2'' 28 52.5 29 17.5
25×3/4''F 25.8 3/4'' 34 64.5 36.5 19
32×1''F 33 1'' 39 73 42 22
T de compresión de latón

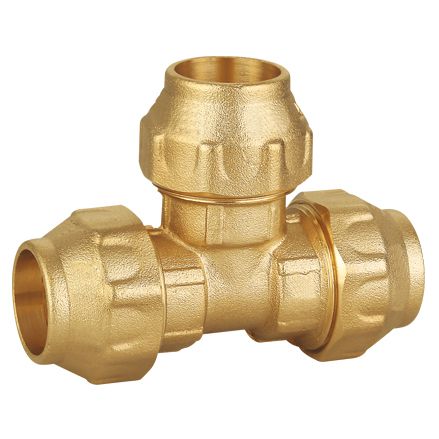

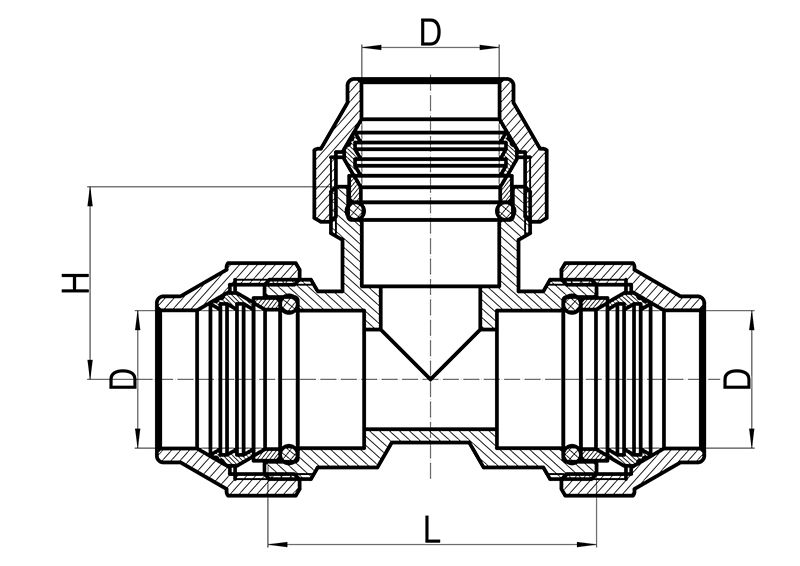

T simétrica C×C×C, HS130-008
  • T simétrica C×C×C, HS130-008
  • T simétrica C×C×C, HS130-008
Consulta
TAMAÑO D L H
20×20×20 20.7 50 29
25×25×25 25.8 58 34
32×32×32 33 75 40
40×40×40 41.5 92 50.5
50×50×50 51 109 61
63×63×63 64 132 72

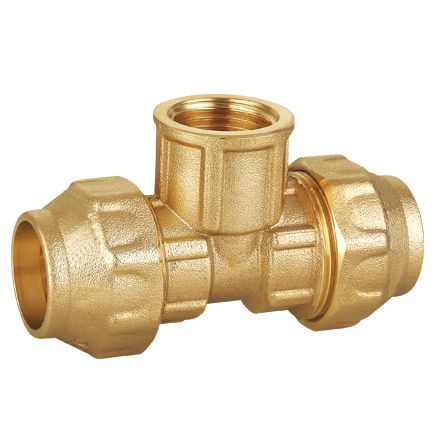

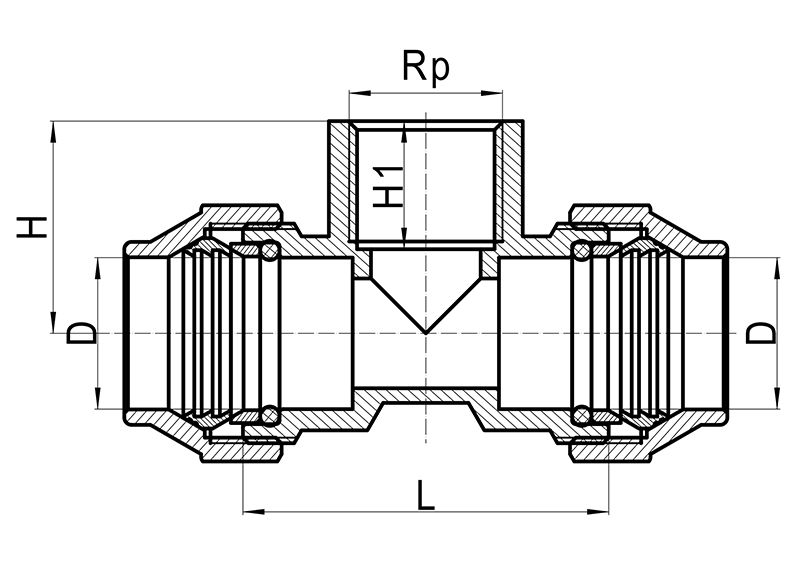

Te hembra C×C×FI, HS130-009
  • Te hembra C×C×FI, HS130-009
  • Te hembra C×C×FI, HS130-009
Consulta
TAMAÑO D Rp L H H1
20×1/2''F 20.7 1/2'' 50 29 17.5
25×3/4''F 25.8 3/4'' 58 35 19
32×1''F 33 1'' 75 42 22
40×1 1/4''F 41.5 1 1/4'' 92 48 25
50×1 1/2''F 51 1 1/2'' 109 56 25
63×2''F 64 2'' 132 66 29

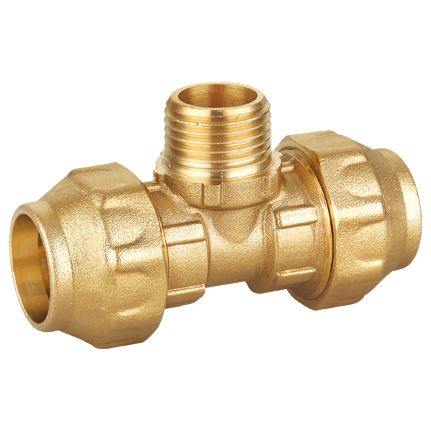

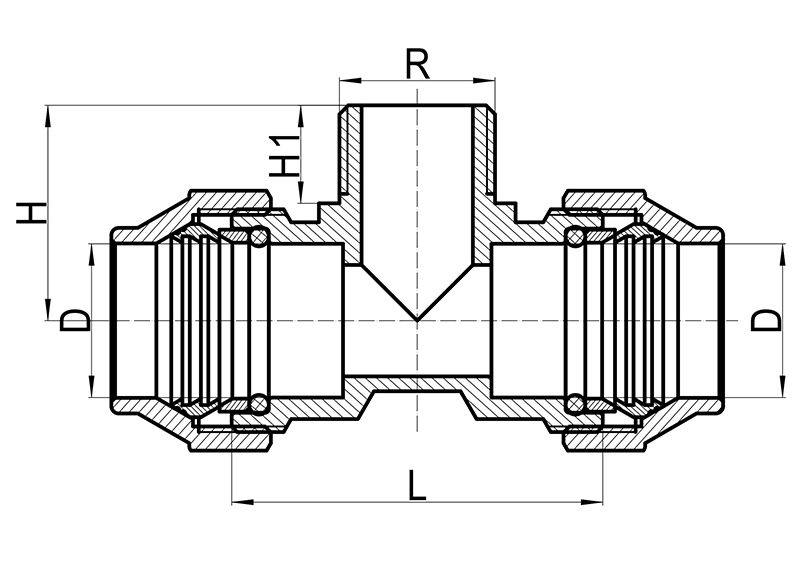

T macho C×C×MI, HS130-010
  • T macho C×C×MI, HS130-010
  • T macho C×C×MI, HS130-010
Consulta
TAMAÑO D R L H H1
20×1/2''M 20.7 1/2'' 48 29 13.2
25×3/4''M 25.8 3/4'' 56 32.5 14.5
32×1''M 33 1'' 75 40.5 16.8
40×1 1/4''M 41.5 1 1/4'' 92 50 22
50×1 1/2''M 51 1 1/2'' 109 55 22
63×2''M 64 2'' 132 67 26.5
